INSTALLATIEVOORSCHRIFT

Geveldoorvoer met concentrische pijpen

Let op dat bij de geveldoorvoer eerst één meter pijp
verticaal gemonteerd moet worden.
• Bepaal de plaats van het toestel en van de plaats van de
geveldoorvoer.
• Maak op de plaats van de geveldoorvoer een gat van
Ø160 mm.
• Sluit nu één of meerdere concentrische pijpen verticaal
aan op de uitmonding van het toestel. Druk deze aan en
breng de klemband(en) aan. De blauwe rubber ring zorgt
voor voldoende afdichting van het verbrandingsgas
afvoersysteem.
• Plaats hierop de bocht en eventuele horizontale
concentrische pijpen en maak deze ook gasdicht.
• Sluit de geveldoorvoer aan op de bocht of horizontale
pijplengte en zorg dat deze ook gasdicht wordt afgesloten.

Dakdoorvoer met concentrische pijpen

Een dakdoorvoer kan op elk punt van het dak uitmonden,
eventueel met een versleping naar de nok. De
dakdoorvoer wordt afhankelijk van één van bovenstaande
mogelijkheden geleverd met een plakplaat voor een plat
dak of een universeel verstelbare pan voor een schuin dak.
• Bepaal de plaats van het toestel en van de plaats van de
dakdoorvoer.
• Maak op de plaats van de dakdoorvoer een gat van Ø160
mm.
• Sluit nu de concentrische pijpen verticaal aan op de
uitmonding van het toestel. Druk deze aan en breng de
klemband aan. De blauwe rubber ring zorgt voor
voldoende afdichting van het verbrandingsgas
afvoersysteem.
• Bepaal de lengte van de benodigde pijpen en zorg ervoor
dat de plakplaat of de universele pan goed aansluit op het
dak.
• Zaag de buitenpijp af op de juiste lengte.
• Sluit de dakdoorvoer aan op de concentrische pijpen.
Let op: u kunt ook eerst de concentrische pijpen
aanbrengen alvorens het toestel te plaatsen. U
dient dan de aansluiting op de uitmonding van het
toestel te maken met een inkortbare pijp.

Bestaande schoorsteen

Het is ook mogelijk om de het toestel op een bestaande
schoorsteen aan te sluiten. Hiervoor wordt door DRU een
speciale schoorsteen aansluitset geleverd. Daarin vindt u
ook een installatievoorschrift voor deze aansluitset.
Bij aansluiting op een bestaande schoorsteen moeten de
volgende punten gelden:
• De schoorsteen moet minimaal ø 150mm zijn.
• De totale lengte mag niet meer zijn dan 10 m en niet
meer dan 4 m horizontaal.
• De schoorsteen dient voor de installatie goed gereinigd te
worden.

Restrictieschuif

Om een goede werking van het toestel te waarborgen
dient men de restrictieschuif zo in te stellen, dat het
toestel optimaal wordt afgesteld op het klantspecifieke
pijpensysteem.

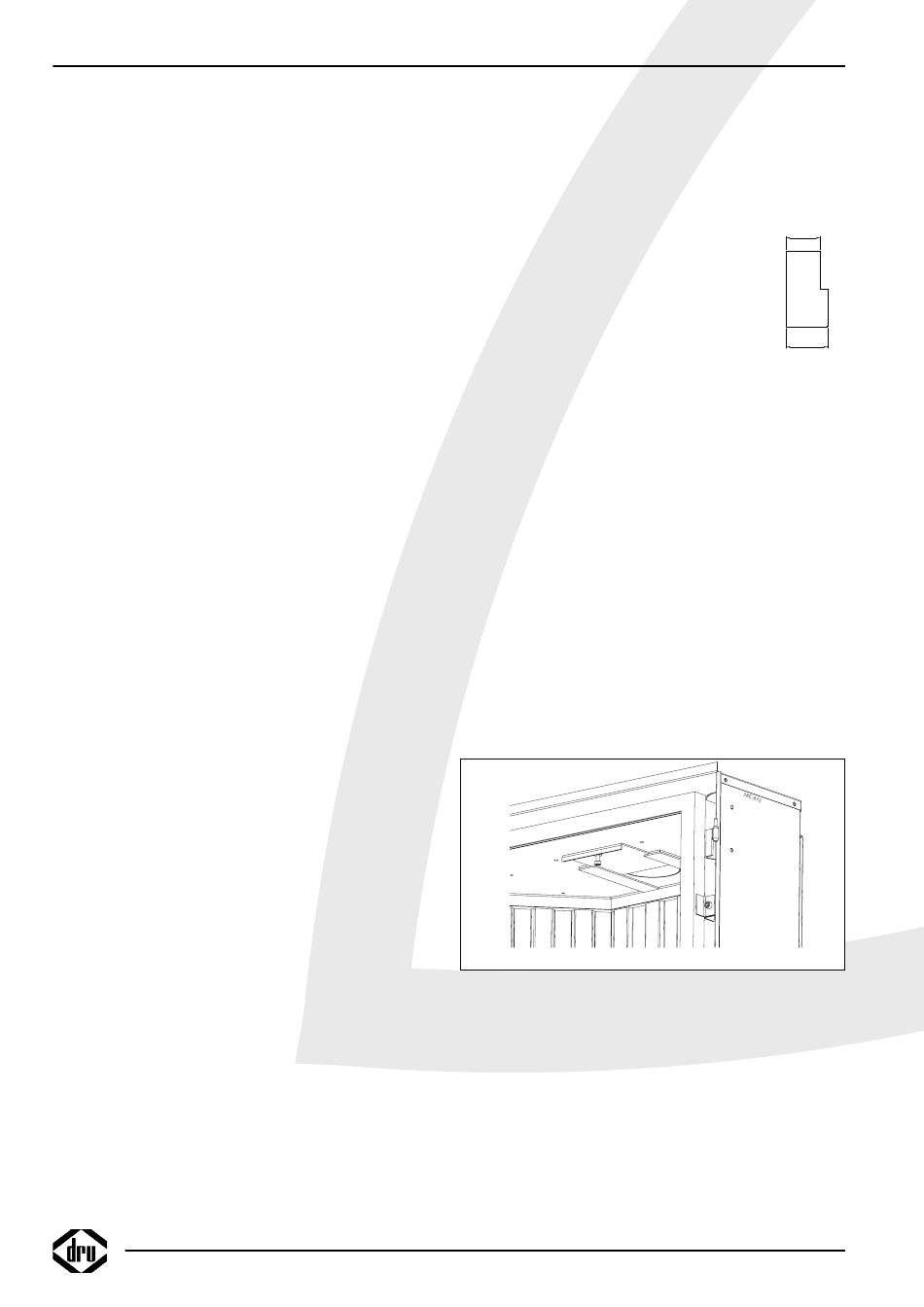

De restrictieschuif wordt los meegeleverd en
moet in het toestel worden geplaatst zoals
aangegeven in fig. 4. Met behulp van de
bijgeleverde afstelmal kan de schuif op de juiste
maat afgesteld worden.Na het afstellen kan de
restrictieschuif vastgezet worden met de
inbusbout.
Instellen restrictie:
• Als de berekende totale lengte van het pijpensysteem 1-12
meter bedraagt (plaatje 1, 2 & 3).
G25: Restrictieschuif op 40 mm.
G20: Restrictieschuif op 30 mm.
Schuif de restrictieschuif in totdat deze niet verder
kan, de opening is dan automatisch 30 mm.
• Als er wordt aangesloten met 1-1,5 meter pijp vertikaal,
een 90° bocht en een muurdoorvoer.
G25: Geen restrictieschuif.
G20: Restrictieschuif op 55 mm.
• Als er wordt aangesloten met 1-1,5 meter vertikaal, een
90° bocht en 1 t/m 4 meter horizontaal als in plaatje 4.
G25: Geen restrictieschuif.
G20: Geen restrictieschuif.
In figuur 3 is geïllustreerd hoe de totale lengten moeten
worden berekend.
4
40
55
fig. 4
