1.

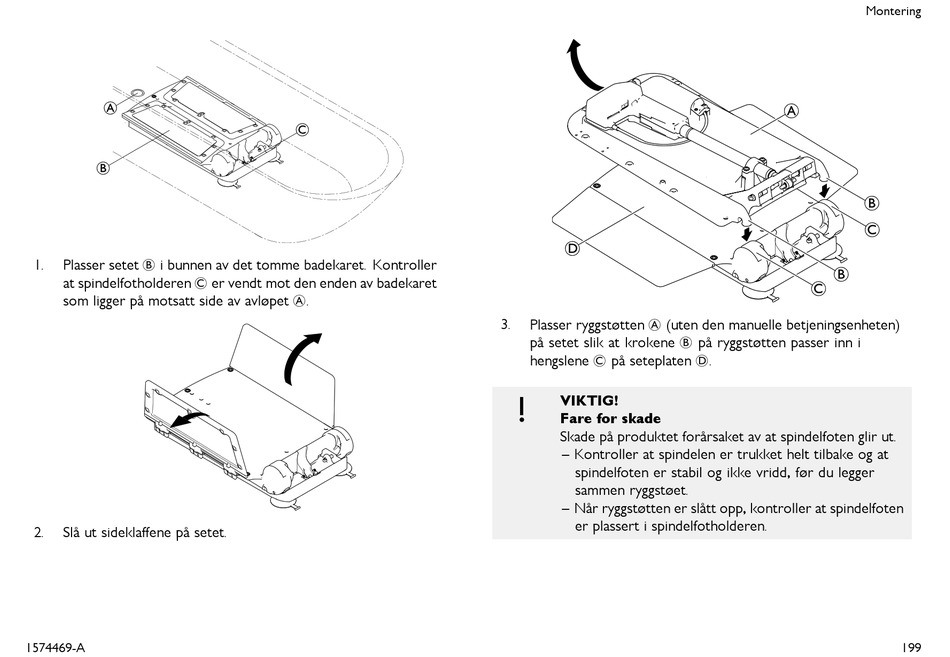

Plasser setet B i bunnen av det tomme badekaret. Kontroller
at spindelfotholderen C er vendt mot den enden av badekaret
som ligger på motsatt side av avløpet A.
2.
Slå ut sideklaffene på setet.
1574469-A
3.
Plasser ryggstøtten A (uten den manuelle betjeningsenheten)
på setet slik at krokene B på ryggstøtten passer inn i
hengslene C på seteplaten D.
VIKTIG!
Fare for skade
Skade på produktet forårsaket av at spindelfoten glir ut.
– Kontroller at spindelen er trukket helt tilbake og at
spindelfoten er stabil og ikke vridd, før du legger
sammen ryggstøet.
– Når ryggstøtten er slått opp, kontroller at spindelfoten
er plassert i spindelfotholderen.
Montering
199
