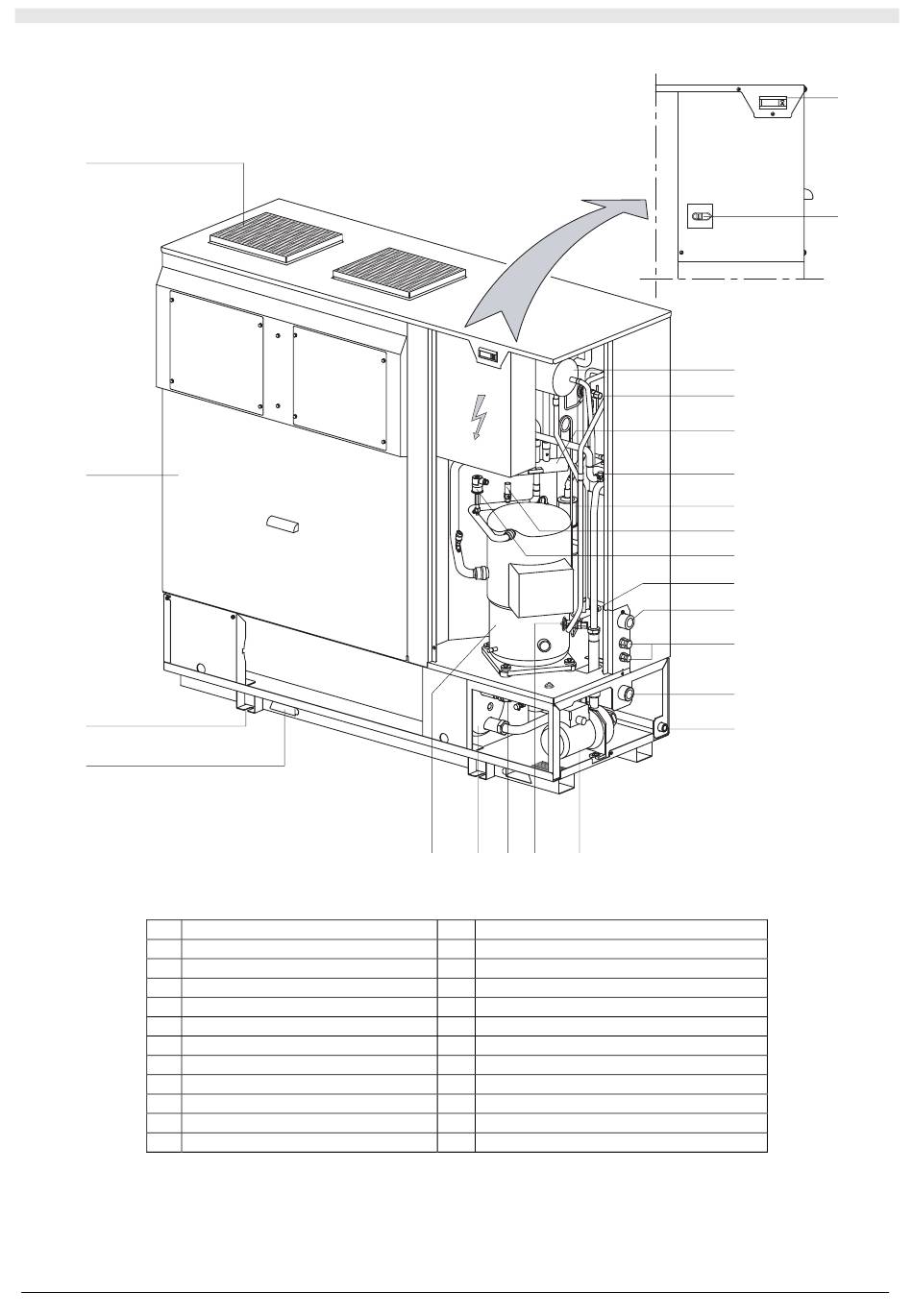

A1 KENNZEICHNUNG DER BAUTEILE (TYPISCHE KENNZEICHNUNG FÜR THCE)
23
22
21
20
Zeichenerklärung:
1
2
3
4
5
6
7
8
9
10
11
12
Bedientafel
Hauptschalter
Flüssigkeitssammler
Thermostatventil Winterbetrieb
4-Wege-Ventil
Entlüftungsventil
Dehydratationsfilter
Entlastungsventil
Sicherheitspressostat
Wasserablauf
Wasseraustritt
Eingang Netz- und Steuerkabel
18 17 16 15
19
13 Wassereintritt
14 Ablass
15 Umwälzpumpe
16 Thermostatventil Sommerbetrieb
17 Sicherheitsventil
18 Behälter
19 Scroll-Verdichter
20 Langlöcher zum Durchziehen der Hubriemen
21 Langlöcher zur Bodenbefestigung der Einheit
22 Inspektionspaneel
23 Luftauslässe der Ventilatoren
99
