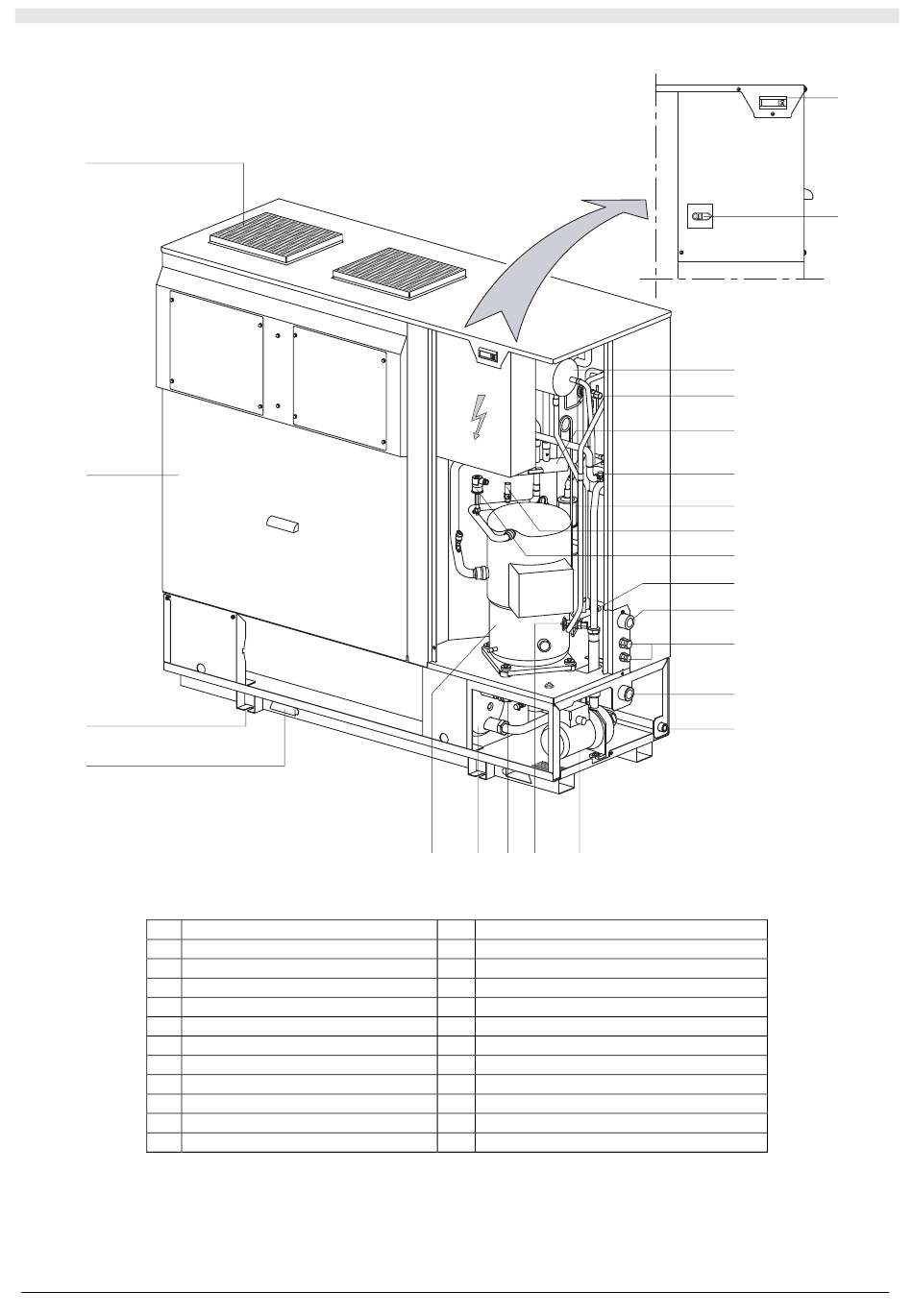

A1 IDENTIFICAZIONE DELLE PARTI (TIPICA PER THCE)
23
22
21
20
Legenda:
1
2
3
4
5
6
7
8
9
10
11
12
Tastiera di comando
Interruttore generale
Ricevitore di liquido
Valvola termostatica invernale
Valvola 4 vie
Rubinetto di sfiato dell'aria
Filtro de-idratatore
Valvola di sfogo
Pressostato di sicurezza
Scarico acqua
Uscita acqua
Entrata cavi di alimentazione e controllo
18 17 16 15
19
13 Entrata acqua
14 Scarico
15 Pompa di circolazione
16 Valvola termostatica estiva
17 Valvola di sicurezza
18 Serbatoio
19 Compressore Scroll
20 Asole per il passaggio cinghie di sollevamento
21 Asole per il fissaggio a terra dell'unità
22 Pannello di ispezione
23 Bocche di mandata dei ventilatori
84
