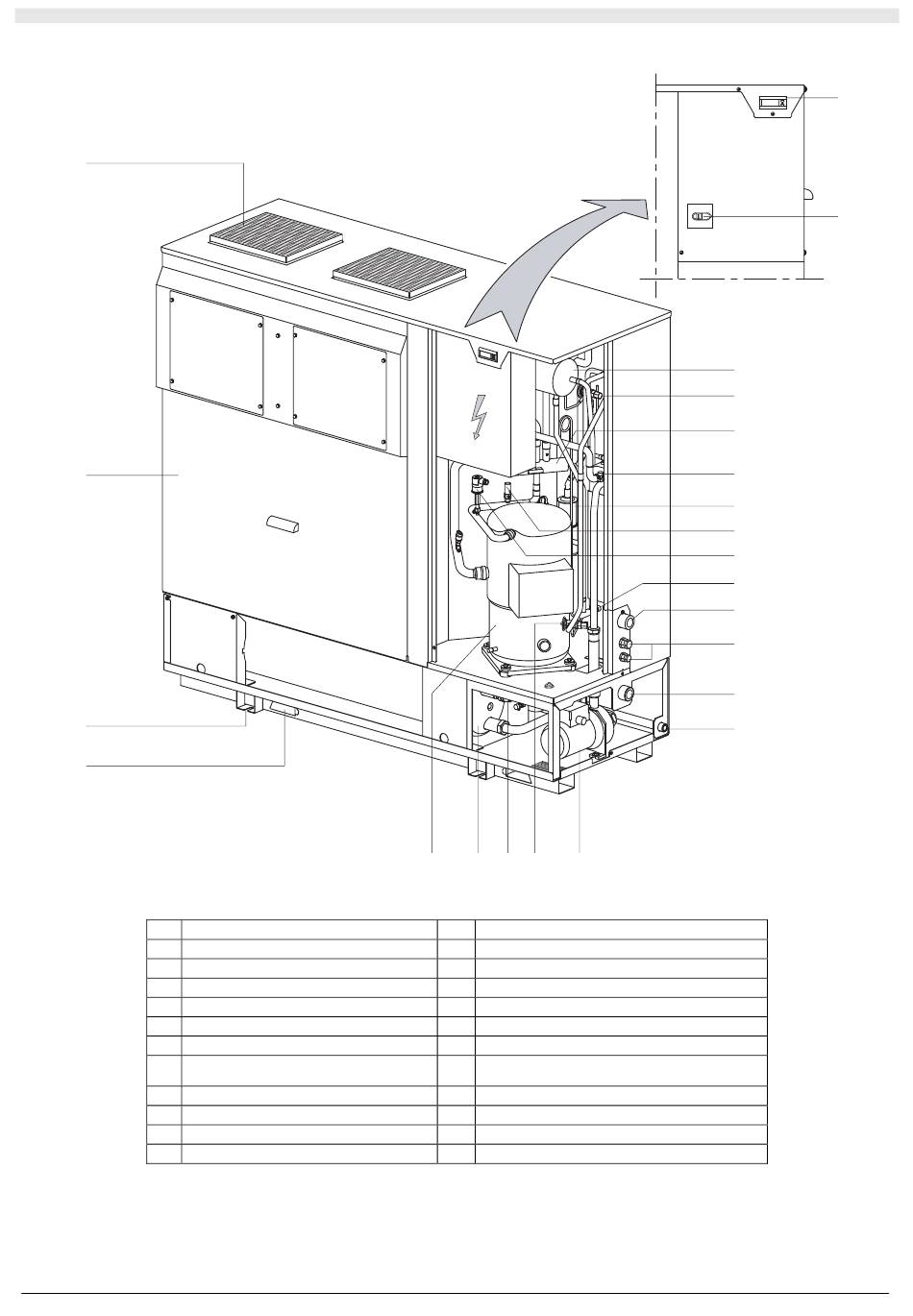

A1 DESCRIPTION DES ELEMENTS (TYPIQUE POUR THCE)
23
22
21
20
Légende :
1
2
3
4
5
6
7
8
9
10
11
12
Clavier de commande
Interrupteur général
Réservoir de liquide
Détendeur thermostatique hiver
Vanne 4 voies
Robinet de purge d'air
Filtre déshydrateur
Soupape de purge
Pressostat de sécurité
Vidage eau
Sortie d'eau
Entrée câbles d'alimentation et contrôle
18 17 16 15
19
13 Arrivée d'eau
14 Vidange
15 Pompe de circulation
16 Détendeur thermostatique été
17 Soupape de sécurité
18 Réservoir
19 Compresseur Scroll
20 Orifices pour le passage des sangles de
soulèvement
21 Orifices pour ancrer l'unité au sol
22 Panneau d'inspection
23 Bouches de refoulement des ventilateurs
