II.3 TRANSPORT – MANUTENTION, STOCKAGE
DANGER !
Les opérations de manutention et de transport
doivent être confiées à des techniciens formés et
spécialisés pour ce type d'opérations.
PROTECTION DE L'ENVIRONNEMENT !
Éliminer les matériaux d'emballage en respectant
les dispositions légales, locales et nationales en
vigueur dans le pays où l'unité est installée. Ne pas
laisser les emballages à la portée des enfants.
IMPORTANT !
Veiller à ce que l'unité ne subisse aucun choc
accidentel.
II.3.1

EMBALLAGE, COMPOSANTS

DANGER !
NE PAS OUVRIR NI MODIFIER L'EMBALLAGE
AVANT SON ARRIVÉE À DESTINATION.
Les opérations de manutention et de soulèvement
de l'unité doivent être effectuées par du personnel
qualifié et spécialisé pour ce type d'opérations.

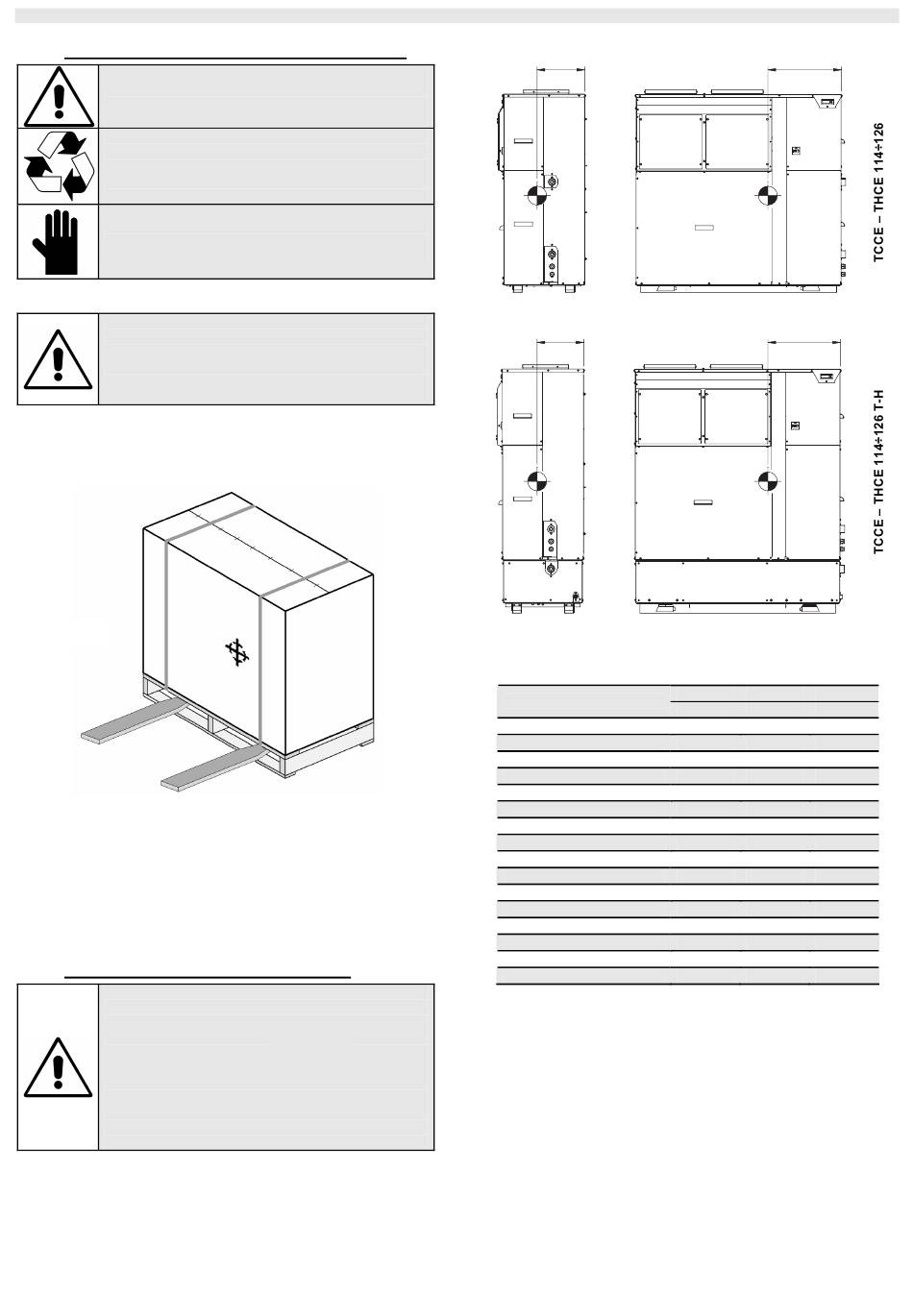

Transporter l'appareil à l'emplacement choisi pour l'installation dans son
emballage intact, au moyen d'un chariot élévateur ou d'un transpalette,
en veillant à ce que le centre de gravité soit bien centré lors du
transport (la position du symbole est indicative et approximative,
vérifiez toujours la stabilité du chargement).
Fig. 4
Les unités sont livrées emballées dans un carton, placées sur une
palette et fixées à celle-ci à l'aide de 4 vis et de feuillards.
Les documents suivants accompagnent l'unité :
• mode d'emploi ;
• schéma électrique ;
• liste des centres d'assistance technique agréés ;
• documents de garantie ;
• certificats des soupapes de sécurité ;
• manuels d'utilisation, d'entretien et de maintenance des soupapes
de sécurité, des ventilateurs et des pompes ou des circulateurs.
II.4

CONSEILS POUR LA MANUTENTION

DANGER !
Si le barycentre n'est pas placé correctement, le
porte-à-faux qui en résulte pourrait entraîner des
mouvements brusques et dangereux. La
manutention de l'unité doit être effectuée avec soin
pour éviter de détériorer la structure externe et les
parties mécaniques et électriques internes.
Veillez également à ce qu'aucun obstacle et
personne ne se trouvent le long du trajet, afin
d'éviter tout risque de chocs, d'écrasement ou
renversement du moyen de levage.
Y
G
Y
G
Position indicative et approchée du centre de gravité.
MODÈLE
TCCE 14
TCCE 17
TCCE 21
TCCE 26
THCE 14
THCE 17
THCE 21
THCE 26
TCCE 14 T-H
TCCE 17 T-H
TCCE 21 T
TCCE 26 T
THCE 14 T-H
THCE 17 T-H
THCE 21 T
THCE 26 T
(*) Poids de l'unité emballée avec réservoir à accumulation vide.
Le soulèvement de la machine doit être effectué exclusivement pour le
retrait de la palette et pour déposer ensuite l'unité au sol après avoir
retiré préalablement les 4 vis de fixation. Toutes les opérations de
manutention doivent être effectuées avec le plus grand soin et la plus
grande prudence. Ne jamais utiliser cette méthode pour des
soulèvements et/ou des déplacements différents de ceux qui sont
décrits.
45
SECTION II : INSTALLATION ET ENTRETIEN
G
G
X Y
(cm) (cm)
56,5 28,0
55,0 26,5
65,0 31,2
65,0 31,0
56,5 28,0
55,0 26,5
65,0 34,2
65,0 34,0
62,0 25,6
61,0 27,1
73,5 32,0
73,0 32,2
57,0 27,1
62,0 26,6
73,0 34,0
72,5 34,2
X
X
Fig. 5
Poids (*)
kg
260
280
350
370
280
290
370
380
350
370
440
470
360
380
450
480
