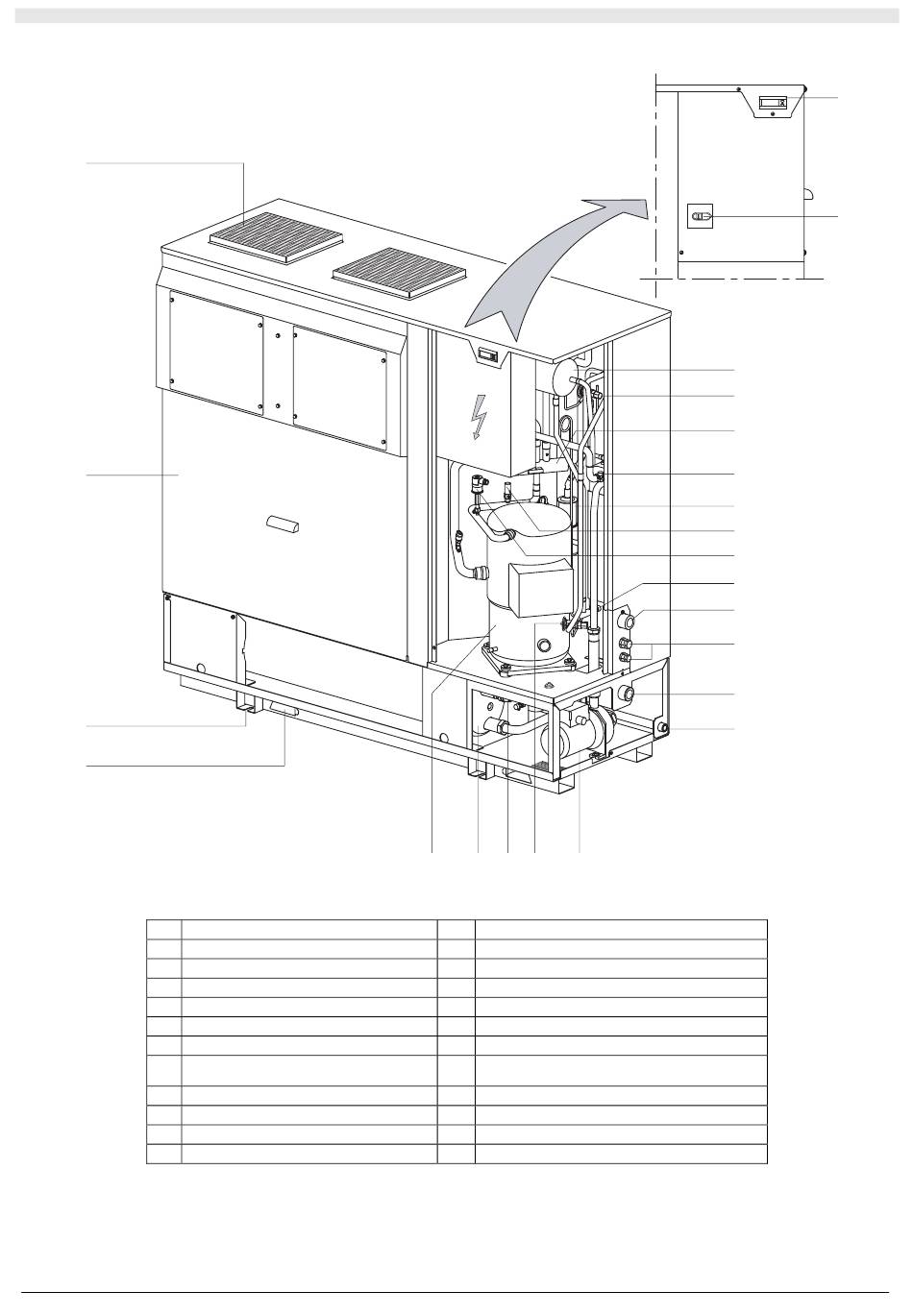

A1 IDENTIFICACIÓN DE LAS PARTES (TÍPICA PARA THCE)
23
22
21
20
Leyenda:
1
2
3
4
5
6
7
8
9
10
11
12
Teclado de mando
Interruptor general
Receptor de líquido
Válvula termostática invierno
Válvula 4 vías
Válvula de purga de aire
Filtro deshidratador
Válvula de purga
Presostato de seguridad
Desagüe
Salida de agua
Entrada cables de alimentación y control
18 17 16 15
19
13 Entrada de agua
14 Desagüe
15 Bomba de circulación
16 Válvula termostática verano
17 Válvula de seguridad
18 Depósito
19 Compresor Scroll
20 Ranuras para el paso de las correas de
elevación
21 Ranuras para la fijación a tierra de la unidad
22 Panel de inspección
23 Bocas de impulsión de los ventiladores
