8.3 Verhalten des Analogausgangs im Fehlerfall

I / mA
20,5
20,0
4,0
3,8
I / mA
20,5
20,0
4,0
3,8
UL
Messbereichs-
anfang

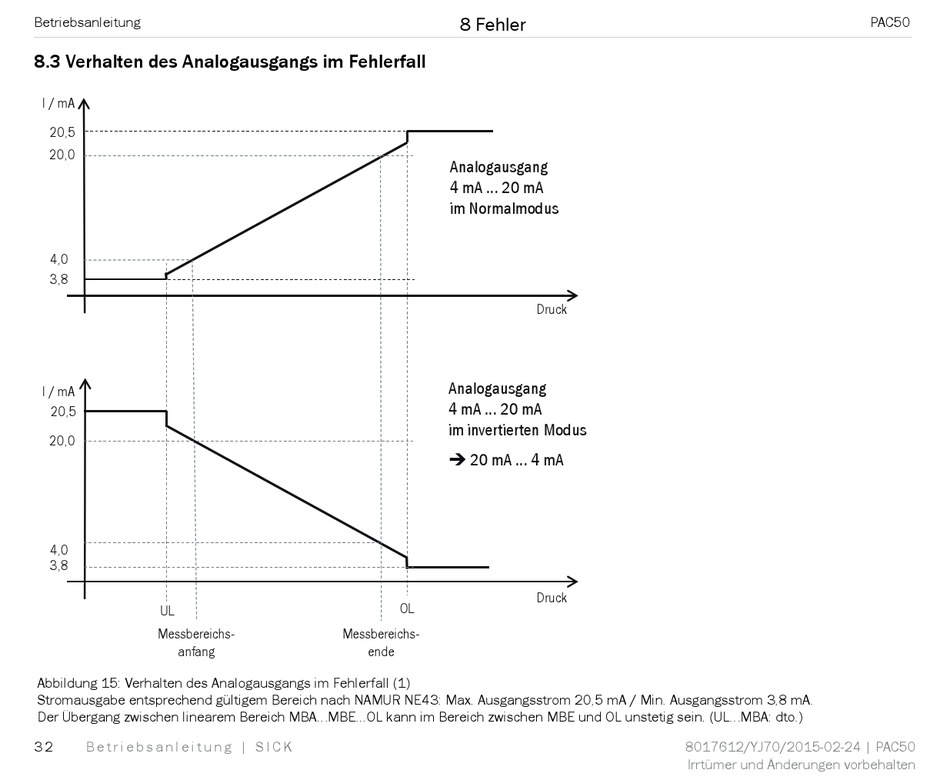

Abbildung 15: Verhalten des Analogausgangs im Fehlerfall (1)
Stromausgabe entsprechend gültigem Bereich nach NAMUR NE43: Max. Ausgangsstrom 20,5 mA / Min. Ausgangsstrom 3,8 mA.
Der Übergang zwischen linearem Bereich MBA...MBE...OL kann im Bereich zwischen MBE und OL unstetig sein. (UL...MBA: dto.)
3 2 B e t r i e b s a n l e i t u n g | S I C K
8 Fehler
Analogausgang
4 mA ... 20 mA
im Normalmodus
Analogausgang
4 mA ... 20 mA
im invertierten Modus
 20 mA ... 4 mA
OL
Messbereichs-
ende
Druck
Druck
