5.1 Montage an Hutschiene

Der Druckschalter PAC50 besitzt eine integrierte Befestigung zur Montage an einer Hutschiene nach DIN EN
60715; 35 mm x 15 mm/7,5 mm.
Zur Montage setzen Sie den PAC50 mit der unteren Befestigungsführung an die Hutschiene an (siehe
•
Abbildung 7 ). und kippen Sie den PAC50 nach oben, bis er einrastet (siehe Abbildung 7 2 und 3).
1
Zum Lösen des PAC50 von der Hutschiene ziehen Sie den Befestigungsclip nach unten und kippen Sie
•
den PAC50 nach oben von der Hutschiene weg.
1

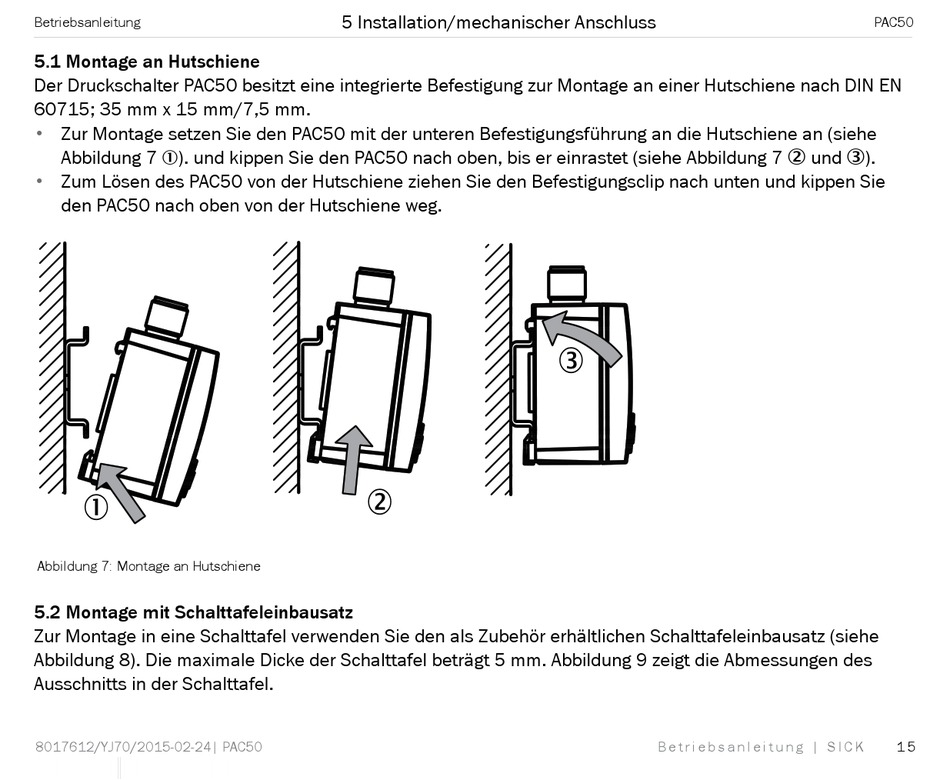

Abbildung 7: Montage an Hutschiene

5.2 Montage mit Schalttafeleinbausatz

Zur Montage in eine Schalttafel verwenden Sie den als Zubehör erhältlichen Schalttafeleinbausatz (siehe
Abbildung 8). Die maximale Dicke der Schalttafel beträgt 5 mm. Abbildung 9 zeigt die Abmessungen des
Ausschnitts in der Schalttafel.
