Betriebsanleitung
1

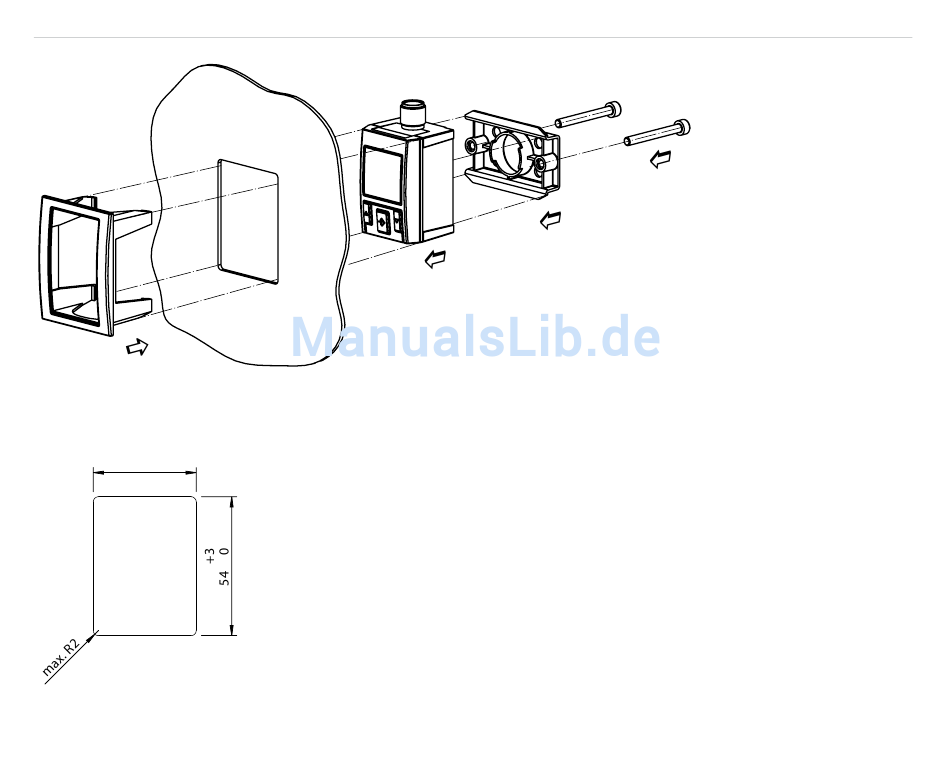

Abbildung 8: Schalttafeleinbausatz
+ 3
40 0
Abbildung 9: Öffnung in Schalttafel
1 6 B e t r i e b s a n l e i t u n g | S I C K
5 Installation/mechanischer Anschluss
Setzen Sie den Schalttafeleinbaurahmen von außen in die Schalttafel ein.
•
Befestigen Sie das Befestigungselement in der Hutschienenaufnahme des
•
Druckschalters.
Setzen Sie von der Rückseite den Druckschalter in die Aufnahme des Schalt-
•
tafeleinbaurahmens ein, bis er spür- und sichtbar einrastet.
Schrauben Sie die beiden Befestigungsschrauben vorsichtig bis zum Anschlag
•
ein (4 Ncm) und fixieren Sie die Befestigungsschrauben mithilfe der Konter-
muttern.
3
2
4
8017612/YJ70/2015-02-24 | PAC50
Irrtümer und Änderungen vorbehalten
