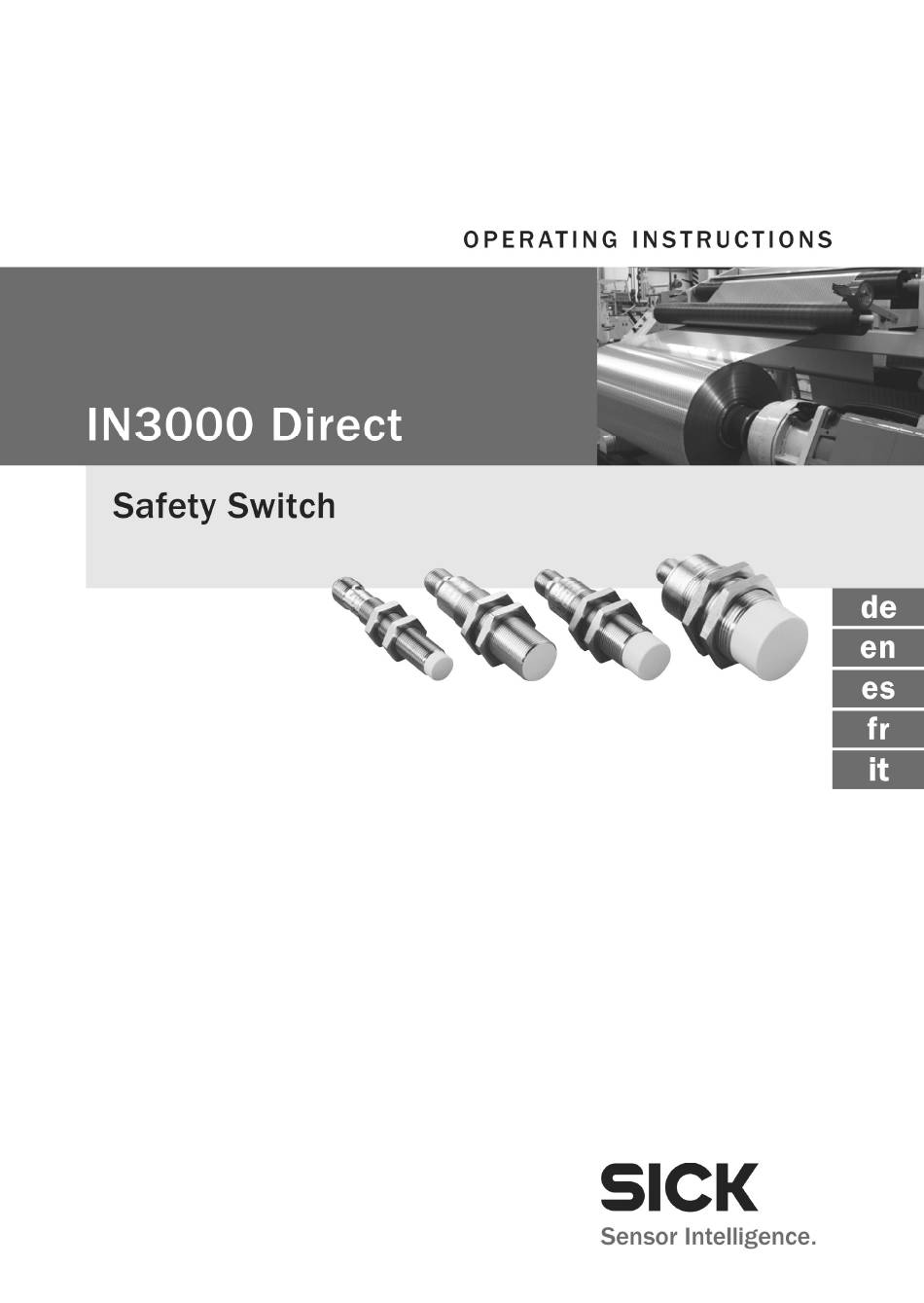

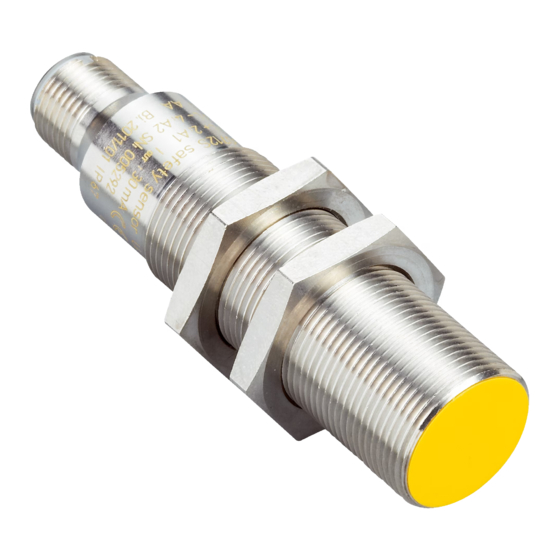

SICK IN3000 Direct Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. SICK Anleitungen
  4. Switch
  5. IN3000 Direct
  6. Bedienungsanleitung

SICK IN3000 Direct Bedienungsanleitung

Safety switch
Vorschau ausblenden
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

loading

Verwandte Anleitungen für SICK IN3000 Direct

Inhaltszusammenfassung für SICK IN3000 Direct

  • Seite 2 Copyright Law. Alteration or abridgement of the document is not permitted without the explicit written approval of the company SICK AG. © SICK AG • Industrial Safety Systems • Germany • All rights reserved 8014173/YIJ3/2016-04-18 Subject to change without notice...

  • Seite 3: Inhaltsverzeichnis

    Sicherheitsschalters ......22 3.7.1 Reaktionszeiten der Sicherheitsschalter IN30- E0407K, IN30-E0305K und IN30-E0306K ......... 22 3.7.2 Reaktionszeit des Sicherheitsschalters IN30- E0208K ..........22 8014173/YIJ3/2016-04-18 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...
  • Seite 4 10.1 Geräte............. 43 10.2 Zubehör ..........43 11 Konformität mit EU-Richtlinien..44 12 Anhang ..........45 12.1 Tabellenverzeichnis ....... 45 12.2 Abbildungsverzeichnis ......46 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014173/YIJ3/2016-04-18 Irrtümer und Änderungen vorbehalten...

  • Seite 5: Zu Diesem Dokument

    IN3000 Direct abgesichert werden sollen. Sie richtet sich auch an Personen, die den IN3000 Direct in eine Maschine integrieren, erstmals in Betrieb nehmen oder prüfen. 8014173/YIJ3/2016-04-18 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...

  • Seite 6: Informationstiefe

    Dort finden Sie: Beispielapplikationen Geltungsbereich Diese Betriebsanleitung ist eine Original-Betriebs- anleitung. Diese Betriebsanleitung ist gültig für den induktiven Sicherheitsschalter IN3000 Direct. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014173/YIJ3/2016-04-18 Irrtümer und Änderungen vorbehalten...

  • Seite 7: Verwendete Abkürzungen

    (Sicherheitsklasse) nach IEC 61508. SILCL Safety Integrity Level claim limit = Sicherheits- Integritätslevel-Eignung (nach IEC 62061) Mission Time = Lebensdauer (max. Gebrauchsdauer) 8014173/YIJ3/2016-04-18 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...

  • Seite 8: Verwendete Symbole

    In der Praxis kann es verschiedene Gefahr bringende Zustände geben z. B.: Maschinenbewegungen, Strom führende Teile, sichtbare oder unsichtbare Strahlung, eine Kombination mehrerer Gefahren. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014173/YIJ3/2016-04-18 Irrtümer und Änderungen vorbehalten...

  • Seite 9: Zur Sicherheit Kapitel

    über eine geeignete technische Ausbildung verfügt vom Maschinenbetreiber in der Bedienung und den gültigen Sicherheitsrichtlinien unterwiesen wurde Zugriff auf diese Betriebsanleitung hat. 8014173/YIJ3/2016-04-18 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...

  • Seite 10: Verwendungsbereiche Der Sicherheitsschalter

    Einhalten der einschlägigen Anforderungen für den Einbau und den Betrieb. ACHTUNG Die Sicherheitsschalter müssen regelmäßig einer technischen Überprüfung entsprechend Abschnitt 6.2 unterzogen werden. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014173/YIJ3/2016-04-18 Irrtümer und Änderungen vorbehalten...

  • Seite 11: Bestimmungsgemäße Verwendung

    Kategorie 3 gemäß EN ISO 13849, Performance Level d gemäß EN ISO 13849, SIL 2 gemäß IEC 61508, SILCL 2 gemäß IEC 62061. 8014173/YIJ3/2016-04-18 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...
  • Seite 12 Maßnahmen getroffen werden, die das verhindern, siehe Kapitel 4 „Montage“. Bitte beachten Sie die Einbaumaßnahmen gemäß EN ISO 14119. Beschädigte Geräte müssen ausgetauscht werden. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014173/YIJ3/2016-04-18 Irrtümer und Änderungen vorbehalten...

  • Seite 13: Produktbeschreibung Kapitel

    Mittels LEDs kann der Status direkt am Sensor abge- lesen werden. Fehler, wie beispielsweise Spulenbruch und Kurzschluss, werden durch die Selbstüber- wachung des Sensors erkannt. 8014173/YIJ3/2016-04-18 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...
  • Seite 14 Sicherheitsschalters IN3000 Direct. Der Sicherheitsschalter kann direkt an eine sichere SPS oder an eine SICK-Auswerteeinheit, z. B. Flexi Classic oder Flexi Soft angeschlossen werden. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014173/YIJ3/2016-04-18 Irrtümer und Änderungen vorbehalten...

  • Seite 15: Freigabezone Und Sicherer Ausschaltabstand

    (45 x 45 x 1 mm) für IN30-E0208K bzw. für bündigen Einbau des Sicherheitsschalters: (18 x 18 x 1 mm) für IN30-E0306K mit verschiedenen Materialien folgende Freigabezone erreicht: 8014173/YIJ3/2016-04-18 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...

  • Seite 16: Tab. 1: Freigabezone Und Sicherer

    5,6 mm 1.4302 (V2A) 12 mm AlMg 3G22 0 mm 3,2 mm CuZn 37 0 mm 3,2 mm 0 mm 2,4 mm © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014173/YIJ3/2016-04-18 Irrtümer und Änderungen vorbehalten...

  • Seite 17: Tab. 3: Freigabezone Und Sicherer

    11,4 mm Edelstahl 1.4302 (V2A) 22 mm AlMg 3G22 0 mm 6,8 mm CuZn 37 0 mm 7,2 mm 0 mm 5,5 mm 8014173/YIJ3/2016-04-18 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...

  • Seite 18: Led-Anzeigen

    LEDs, die den Status der Versorgungsspannung und den Betriebszustand anzeigen. Abb. 2: LED-Anzeigen für LEDs Versorgungs- spannung und Betriebszustand LEDs LEDs LEDs © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014173/YIJ3/2016-04-18 Irrtümer und Änderungen vorbehalten...

  • Seite 19: Anzeigen Im Betriebsmodus

    Die LED leuchtet konstant. Die LED blinkt (1,65 Hz). Die LED blinkt schnell (4,85 Hz). Die LED ist aus. LED-Signal: gelb LED-Power: grün 8014173/YIJ3/2016-04-18 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...

  • Seite 20: Signalverhalten

    5 V DC Reststrom 0,2 mA heitsschalter IN3000 Direct Ist das Bedämpfungselement außerhalb der Frei- gabezone, werden die Ausgänge abgeschaltet (Logisch „0“). © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014173/YIJ3/2016-04-18 Irrtümer und Änderungen vorbehalten...
  • Seite 21 Steuerung erkennen. Die sichere Steuerung darf den überwachten Gefahrbereich erst dann freigeben, wenn vor der Freigabe beide Sicherheitseingänge gleichzeitig ausgeschaltet (LOW) waren. 8014173/YIJ3/2016-04-18 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...

  • Seite 22: Reaktionszeiten Des Sicherheitsschalters

    Risikozeit/Fehlerreaktionszeit bei 30 ms sicherheitsrelevanten Fehlern 1 ms Gleichzeitigkeit der Ein- und Ausschaltung der Ausgänge bei Sicherheitsanforderung Dauer der Abschalttestimpulse O 1 ms © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014173/YIJ3/2016-04-18 Irrtümer und Änderungen vorbehalten...

  • Seite 23: Montage

    Klassifizierung I2A30SP2 gemäß EN 60947-5-2 Der Einbau des Sicherheitsschalters IN30-E0306K darf bündig erfolgen; daraus ergibt sich die Klassifizierung I1A18SP2 gemäß EN 60947-5-2. 8014173/YIJ3/2016-04-18 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...
  • Seite 24 Sensoren und die Mindestabstände zu feststehen- den Anlagenteilen und Wänden müssen eingehal- ten werden. Abb. 3: Mindestabstände bei der Montage des Sicherheits- schalters IN30-E0407K © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014173/YIJ3/2016-04-18 Irrtümer und Änderungen vorbehalten...

  • Seite 25: Abb. 4: Mindestabstände Bei Der Montage Des

    Betriebsanleitung Montage Kapitel 4 IN3000 Direct Abb. 4: Mindestabstände bei der Montage des Sicherheits- schalters IN30-E0305K 8014173/YIJ3/2016-04-18 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...

  • Seite 26: Abb. 5: Mindestabstände Bei Der Montage Des

    Kapitel 4 Montage Betriebsanleitung IN3000 Direct Abb. 5: Mindestabstände bei der Montage des Sicherheits- schalters IN30-E0306K © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014173/YIJ3/2016-04-18 Irrtümer und Änderungen vorbehalten...

  • Seite 27: Abb. 6: Mindestabstände Bei Der Montage Des

    Betriebsanleitung Montage Kapitel 4 IN3000 Direct Abb. 6: Mindestabstände bei der Montage des Sicherheits- schalters IN30-E0208K 8014173/YIJ3/2016-04-18 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...

  • Seite 28: Elektroinstallation

    0 ... 20 Vrms (0 ... 28,3 Vp) b) oder 100/Vp für Spannungen von 20 ... 30 Vrms (28,3 ... 42,4 Vp). Sicherheitsauswertung © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014173/YIJ3/2016-04-18 Irrtümer und Änderungen vorbehalten...
  • Seite 29 Klemmleiste anschließen. Nur so ist sichergestellt, dass im Fehlerfall keine Potenzialdifferenz zwischen den 0MVMAnschlüssen der Lasten und denen der zugehörigen Schutzeinrichtung möglich ist. 8014173/YIJ3/2016-04-18 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...

  • Seite 30: Inbetriebnahme Und Betrieb

    Sensors IN3000 Direct entfer- nen. Maschine oder Anlage starten; bei korrekter Si- cherheitsfunktion der Schutzeinrichtung darf die Maschine oder Anlage nicht anlaufen. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014173/YIJ3/2016-04-18 Irrtümer und Änderungen vorbehalten...

  • Seite 31: Wiederkehrende Technische Prüfungen

    Dies dient der Aufdeckung von Veränderungen an der Maschine oder von Manipula- tionen an der Schutzeinrichtung nach der Erstinbe- triebnahme. 8014173/YIJ3/2016-04-18 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...

  • Seite 32: Fehlerdiagnose

    Sie sich mit Ihrer zuständigen SICK- Niederlassung in Verbindung. Im Fehlerfall wird die Art des Fehlers über die LED- Anzeige am Sender oder am Empfänger angezeigt. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014173/YIJ3/2016-04-18 Irrtümer und Änderungen vorbehalten...

  • Seite 33: Fehlerbehebung

    Bedämpfungs- (Material, Form, elements ändern, Größe) die Freigabe- siehe Abschnitt 3.3 zone bis direkt vor die „Freigabezone und Sensorfläche sicherer Ausschaltabstand” 8014173/YIJ3/2016-04-18 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...

  • Seite 34: Sicherer Zustand Im Fehlerfall

    (siehe 9.1 „Technische Daten“ auf Seite 36). Fehler, die zum Verlust der Sicherheitsfunktion führen, können z. B. sein: Sicherheitsrelevante, interne Fehler Verlust der Versorgungsspannung Verlust der zugesicherten Detektionsfähigkeit © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014173/YIJ3/2016-04-18 Irrtümer und Änderungen vorbehalten...

  • Seite 35: Wartung Und Entsorgung Kapitel

    (z. B. Europäischer Abfallschlüssel 16 02 14). Gerne sind wir Ihnen bei der Entsorgung dieser Geräte Hinweis behilflich. Sprechen Sie uns an. 8014173/YIJ3/2016-04-18 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...

  • Seite 36: Technische Daten

    Für detaillierte Informationen zur Sicherheitsauslegung Ihrer Maschine/Anlage setzen Sie sich bitte mit Ihrer zuständigen SICK-Niederlassung in Verbindung. Mittlere Wahrscheinlichkeit eines Gefahr bringenden Ausfalls pro Stunde. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014173/YIJ3/2016-04-18 Irrtümer und Änderungen vorbehalten...
  • Seite 37 Nicht zulässig Temperaturänderungsrate 0,5 K/min Betriebstemperatur = 10 Jahre –25 °C ... 70 °C = 20 Jahre 10 °C ... 40 °C 8014173/YIJ3/2016-04-18 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...
  • Seite 38 Kompatibel mit EN 61131-2 bei 24 V DC Eingänge Typ 1, 2 Auswerteeinheit z. B. Flexi Classic oder Flexi Soft oder Failsafe SPS. Nicht überlastsicher. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014173/YIJ3/2016-04-18 Irrtümer und Änderungen vorbehalten...
  • Seite 39 1 mm ... 15 mm Sicherer Ausschalt- abstand s IN30-E0407K > 6 mm IN30-E0305K > 12 mm IN30-E0306K > 7 mm IN30-E0208K > 22 mm 8014173/YIJ3/2016-04-18 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...

  • Seite 40: Anschlussbelegung

    +24 V DC Tab. 11: Adernfarbe Funktion Pin-Belegung der L+ (24 V DC) Sicherheitsschal- ter IN3000 Direct OUT1 L– (GND) OUT2 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014173/YIJ3/2016-04-18 Irrtümer und Änderungen vorbehalten...

  • Seite 41: Maßzeichnungen

    Betriebsanleitung Technische Daten Kapitel 9 IN3000 Direct Maßzeichnungen Abb. 8: Maßzeichnung Sicherheits- schalter IN30-E0407K Abb. 9: 70,5 Maßzeichnung Sicherheits- schalter IN30-E0305K 8014173/YIJ3/2016-04-18 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...

  • Seite 42: Abb. 10: Maßzeichnung Sicherheitsschalter

    Kapitel 9 Technische Daten Betriebsanleitung IN3000 Direct Abb. 10: Maßzeichnung 70,5 Sicherheits- schalter IN30-E0306K Abb. 11: Maßzeichnung Sicherheits- schalter IN30-E0208K © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014173/YIJ3/2016-04-18 Irrtümer und Änderungen vorbehalten...

  • Seite 43: Bestelldaten

    Anschlussleitung 5 m, DOL-1204-G05M 6009866 Zubehörs Stecker gerade DOL-1204-G10M 6010543 Anschlussleitung 10 m, Stecker gerade Anschlussleitung 15 m, DOL-1204-G15M 6010753 Stecker gerade 8014173/YIJ3/2016-04-18 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...

  • Seite 44: Konformität Mit Eu-Richtlinien

    EU-Richtlinie(n) (einschließlich aller zutreffenden Än- derungen) ist, und dass die entsprechenden Normen und/oder technischen Spezifikationen zugrunde ge- legt sind. Vollständige EU-Konformitätserklärung zum Download: www.sick.com © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014173/YIJ3/2016-04-18 Irrtümer und Änderungen vorbehalten...

  • Seite 45: Anhang Kapitel

    Tab. 10: Technische Daten ........36 Tab. 11: Pin-Belegung der Sicherheitsschalter IN3000 Direct..........40 Tab. 12: Bestelldaten der Sensoren......43 Tab. 13: Bestelldaten des Zubehörs ....... 43 8014173/YIJ3/2016-04-18 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...

  • Seite 46: Abbildungsverzeichnis

    Maßzeichnung Sicherheitsschalter IN30-E0407K..........41 Abb. 9: Maßzeichnung Sicherheitsschalter IN30-E0305K..........41 Abb. 10: Maßzeichnung Sicherheitsschalter IN30-E0306K..........42 Abb. 11: Maßzeichnung Sicherheitsschalter IN30-E0208K..........42 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8014173/YIJ3/2016-04-18 Irrtümer und Änderungen vorbehalten...
