RS232 – Controller BC8100
Allgemeines
Adresswählschalter 99:
Masterbetrieb
Adresswählschalter 1..98:
Programmiermodus
Adresseinstellung
BC8100
Systemvorstellung
Der Busklemmen Controller BC8100 ermöglicht den Aufbau einer einfachen
Peer to Peer Verbindung auf RS232 Übertragungsbasis. Der Anschluß für
die Programmierung des RS232 Controllers erfolgt über die serielle Schnitt-
stelle an den PC.
Mit der Software TwinCAT BC oder TwinCAT kann der Controller in der
Programmiernorm IEC 1131-3 programmiert werden.
Es gibt zwei verschiedene Betriebsarten des BC8100. Eingestellt werden
diese über den Adresswählschalter:
Externes RS232 Gerät
Über die RS232 Schnittstelle des BC8100 wird ein weiteres, externes Gerät
angeschlossen. Es kann sich dabei um ein Display, Barcodescanner,
BK8100 oder ähnliches handeln.

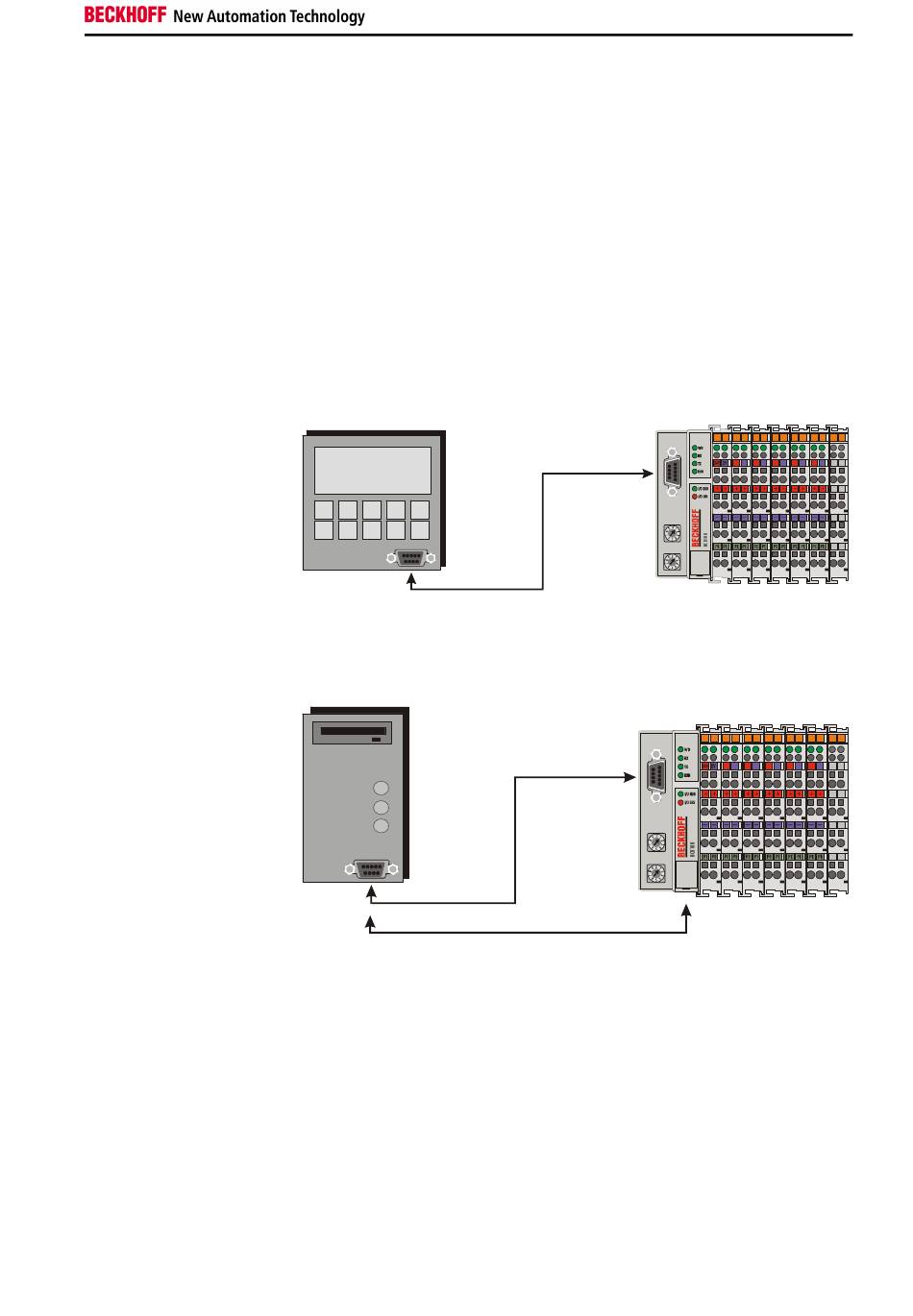

RS232 Verbindung
PC
oder Programmierkabel an die Konfiguratonsschnittstelle des BC8100
In diesem Modus wird der BC8100 programmiert. Es gibt zwei mögliche
Übertragungswege:
1. Die RS232 Schnittstelle des Busklemmen Controllers
Die Beschreibung der RS232 Schnittstelle und des Kabels sind im Kapi-
tel „Das Medium Kabel und Stecker" beschrieben.
2. Die Konfigurationsschnittstelle des Busklemmen Controllers
Benötigt wird ein spezielles Kabel (im Lieferumfang von TwinCAT BC
enthalten)
Adresse 0:
•
Adresse 1..98:
•
Adresse 99:
•
RS232 – Controller BC8100
RS232 Verbindung
Reserviert
Programmiermodus
Das PLC Programm verfügt über die Schnittstelle.
Masterberieb des BC8100
RS232
BC8100
RS232
BC8100
