Installation Instructions
1
3
(A) x2
1
(B) X4
3

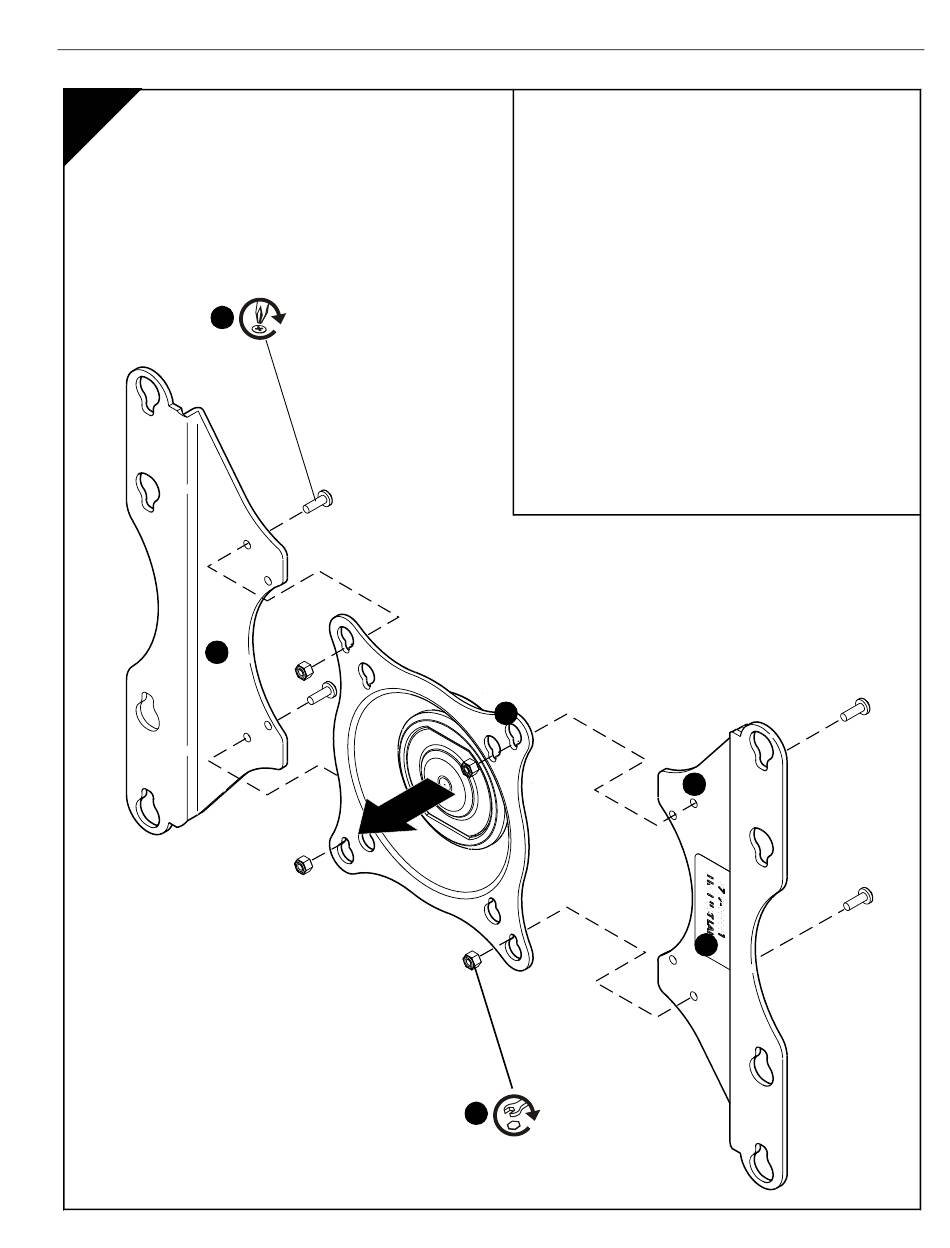

Einbau der Halterungen

1. Die VESA-Halterungen (A) ausrichten, wie in
Abbildung links dargestellt.
2. Die äußeren Befestigungslöcher in den VESA-
Halterungen mit den oberen Langlöchern im
Centris-Kopfstück ausrichten.
3. Die VESA-Halterungen mit vier Kreuzschlitz-
Blechschrauben (B) und vier Nylock-Muttern (C)
am Centris-Kopfstück befestigen.
2
(C) X4
iCSPAC1
2
1
(A) x2
9
