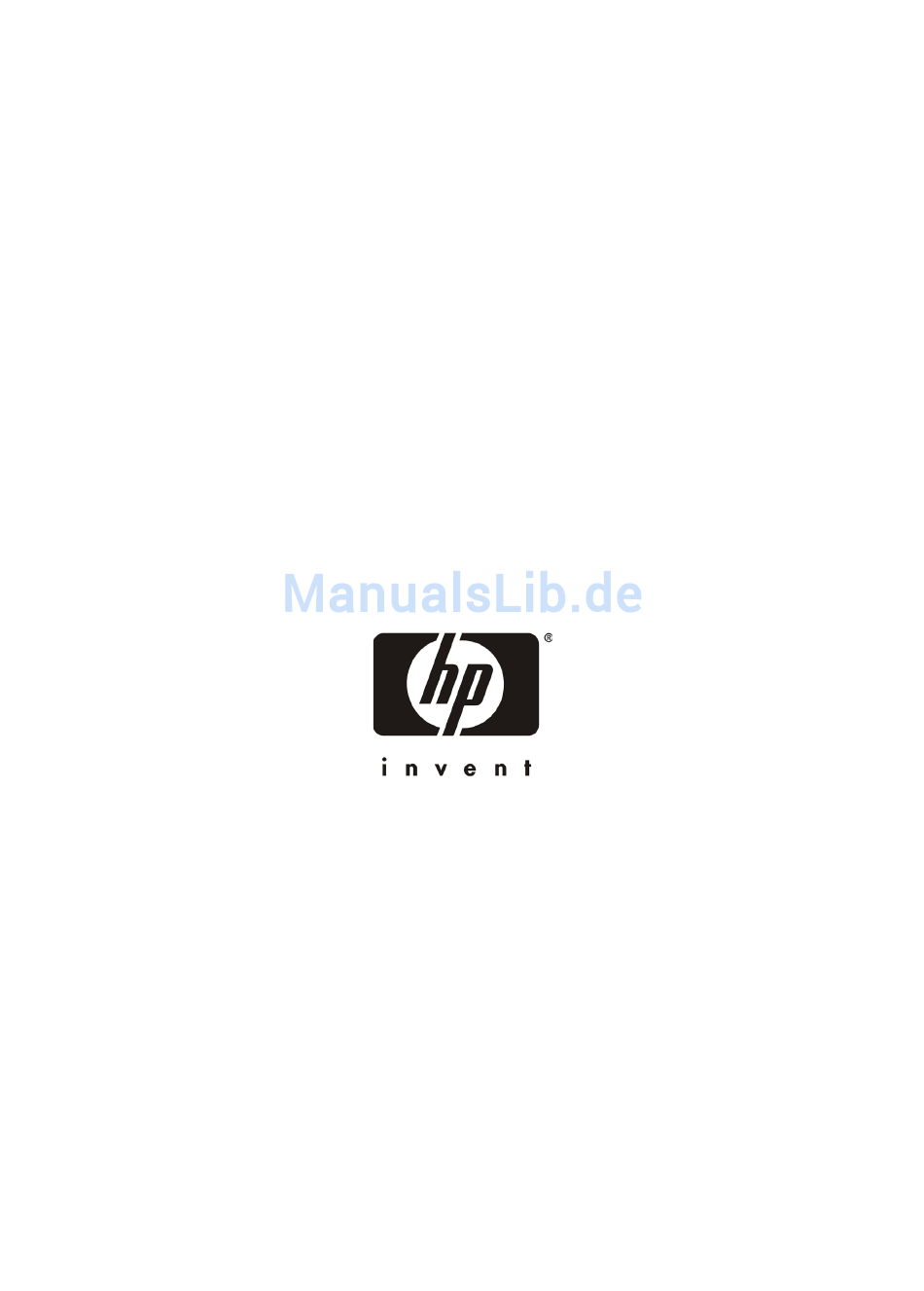

HP Tower S erver tc4100
Betriebs- und Wartungshandbuch
Online-Version: 1
Januar 2002

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HP tc4100

Inhaltszusammenfassung für HP tc4100

  • Seite 1 HP Tower S erver tc4100 Betriebs- und Wartungshandbuch Online-Version: 1 Januar 2002...
  • Seite 2 Handbuch enthaltenen Informationen - weder für deren Funktionsfähigkeit noch deren Eignung für irgendeine spezielle Anwendung. Hewlett-Packard übernimmt keine Haftung für den Gebrauch oder die Zuverlässigkeit von HP Software auf Geräten von Fremdherstellern. Diese Dokumentation enthält urheberrechtlich geschützte Informationen. Alle Rechte, insbesondere das Recht der Vervielfältigung und Verbreitung sowie der Übersetzung, bleiben vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    Anschließen des HP Servers tc4100 an das Stromnetz ..... . . 15 Einschalten des HP Servers tc4100 ....... . 15 Ausschalten des HP Servers tc4100.
  • Seite 4 Der HP Server tc4100 blockiert ........91...
  • Seite 5 Probleme mit dem Diskettenlaufwerk....... . . 99 Probleme mit dem CD-ROM-Laufwerk ....... . 99 SCSI-Probleme .
  • Seite 6 Netzteil ..........131 Index .

  • Seite 7: Bedienelemente Und Anzeigen

    In diesem Kapitel werden die Bedienelemente, Anschlüsse und Anzeigen auf der Vorder- und Rückseite des HP Servers tc4100 beschrieben. In Abbildung 1-1, Abbildung 1-2, Abbildung 1-3 Abbildung 1-4 ist der HP Server tc4100 als Modell mit Sockel und als Modell für den Gestelleinbau dargestellt. Abbildung 1-1. HP Server tc4100 mit Sockel (Vorderansicht)
  • Seite 8 Bedienelemente und Anzeigen CD-ROM- Laufwerk Anzeigen im Bedienfeld Nicht-Hot-Swap- Laufwerke (optional) Hot-Swap- Festplatten- laufwerke (8 Einschübe) Disketten- laufwerk Schloss für Festplatten- laufwerke Abbildung 1-2. HP Server tc4100, Frontrahmen am Modell mit Sockel Abbildung 1-3. HP Server tc4100 für den Gestelleinbau (Vorderansicht)
  • Seite 9 Laufwerke Festplatten- (optional) laufwerke Abbildung 1-4. HP Server tc4100, Frontrahmen am Modell für den Gestelleinbau HINWEIS Wenn die HP Server-Fernverwaltungskarte installiert ist, haben bestimmte LEDs eine andere Funktion. In den nachfolgenden Tabellen ist die Funktion der LEDs sowohl mit als auch ohne HP Server-Fernverwaltungskarte besschrieben.

  • Seite 10: Netzschalter, Reset-Taste Und Taste Für Tastatursperre

    Tabelle 1-1. Netzschalter, Reset-Taste, Taste für Tastatursperre und LEDs Bedienelement/LED Beschreibung Netzschalter Über diese Taste wird der HP Server tc4100 ein- und ausgeschaltet. Sofern Schlaftaste möglich, wechselt der Server über diese Taste zwischen dem Einschaltzustand und verschiedenen Schlafzuständen. Wenn die Schlafzustände nicht verfügbar sind, wird mit dieser Taste der Server lediglich ein- und ausgeschaltet.

  • Seite 11: Led-Anzeigen Im Bedienfeld

    Strom versorgt. Achten Sie zur weiteren Diagnose auf die LEDs an den Netzteilen (siehe Abschnitt "Anzeigen am Netzteil"). Wenn die HP Server-Fernverwaltungskarte nicht installiert ist, verhält sich die LED wie folgt: • Sie zeigt keine vorhersehbaren Ausfälle an; sie zeigt nur die Zustände "in Ordnung"...

  • Seite 12: Interne Diagnoseanzeige

    EIN (gelb): Die Komponente muss beachtet werden (Ausfall, vorhersehbarer Ausfall, Frühwarnung, Konfigurationsfehler usw.). Die LED für die interne Diagnoseanzeige befindet sich auf der Rückseite. Wenn diese LED leuchtet, informiert Sie der HP Server tc4100 darüber, indem die System-LED auf der Vorderseite gelb oder rot aufleuchtet.
  • Seite 13 Fehlerhafter Vergewissern Sie sich, dass es sich bei dem installierten Speicher um Configuration Speichertyp HP PC133 ECC SDRAM-Speicher handelt. Wenn dies nicht der Fall (Speicher- ist, tauschen Sie alle DIMM-Module aus, bei welchen es sich nicht um konfiguration) HP PC133 ECC SDRAM-Speicher handelt.

  • Seite 14: Hot-Swap-Festplattenanzeigen

    Gelb (permanent an allen Laufwerken): Fehlendes SCSI-Steckbrückenkabel oder fehlende SCSI-Verwaltungskarte Nicht-Hot-Swap-Festplattenanzeigen Weitere Informationen zum HP Bandlaufwerk und dessen Fehlercodes finden Sie in der Dokumentation zum Bandlaufwerk, oder informieren Sie sich auf der Web-Site von Hewlett-Packard unter: http://www.hp.com Siehe auch “Massenspeichergeräte” auf Seite...

  • Seite 15: Anzeigen Und Anschlüsse Auf Der Rückseite

    An jedem Netzteil des HP Servers tc4100 befinden sich die in Abbildung 1-8 dargestellten Anzeigen. Jedes Netzteil besitzt seine eigene Netzanschlußbuchse. Standardmäßig verfügt der HP Server tc4100 über ein Netzteil. Ein zweites Netzteil kann für eine entsprechende Redundanz optional installiert werden. Verriegelung...

  • Seite 16: Kommunikationsanschlüsse

    Das zweite Netzteil (das redundante Netzteil) funktioniert weiterhin, und stellt so die entsprechende Stromversorgung sicher. Siehe Kapitel 6‚ Fehlerbehebung. Kommunikationsanschlüsse Abbildung 1-9 sind die Anschlüsse auf der Rückseite des HP Servers tc4100 dargestellt. Sie werden nachfolgend beschrieben. Paralleler Tastatur LAN- Anschluss...

  • Seite 17: Anzeigen Für Die Netzwerkkarte

    Kapitel 1 Bedienelemente und Anzeigen Anzeigen für die Netzwerkkarte Die integrierte Netzwerkkarte verfügt über zwei LEDs. Sie sind nur auf der Rückseite des HP Servers tc4100 sichtbar. Siehe Tabelle 1-6. Tabelle 1-6. Codes für die LEDs auf der Netzwerkkarte Anzeige Definition LED für Verbindung und Aktivität Diese LED leuchtet permanent grün, um anzuzeigen, dass eine korrekte...

  • Seite 18: Schlafzustände (Acpi)

    NOS gestartet werden kann. Jedoch ist das Laden des NOS und aller zuvor geöffneten Anwendungen erheblich schneller. Der HP Server unterstützt bestimmte Arten von Systemaktivitäten, die als Ereignisse erkannt werden, um den Server aus diesen Schlafzuständen zu reaktivieren. Diese Ereignisse können vom Netzschalter, über eine Netzwerkaktivität und über geplante Ereignisse ausgelöst werden.

  • Seite 19: Externe Anschlüsse

    2 Externe Anschlüsse Sofern nichts anderes angegeben ist, beziehen sich die folgenden Merkmale auf alle Modelle. Einige Merkmale sind werkseitig vorinstalliert, andere sind optional. Mini-DIN-Anschluss (PS/2) für Maus und Tastatur Tabelle 2-1. Mini-DIN-Anschluss - Signalbeschreibung Stiftnummer Signalbeschreibung Datensignal Nicht belegt Masse Strom (+5 V DC) Taktsignal...

  • Seite 20: Paralleler Anschluss

    Kapitel 2 Externe Anschlüsse Tabelle 2-2. Serieller Anschluss - Signalbeschreibung Stiftnummer Signalbeschreibung Löschen für Senden Klingelanzeige Paralleler Anschluss Tabelle 2-3. Paralleler Anschluss - Signalbeschreibung Stiftnummer Signalbeschreibung Stiftnummer Signalbeschreibung Strobe 5 Bestätigen Daten-Bit 06 Belegt Papierende Daten-Bit 1 Auswählen Daten-Bit 2 Daten-Bit 3 Autom.

  • Seite 21: Usb

    Kapitel 2 Externe Anschlüsse Tabelle 2-4. USB - Signalbeschreibung Stiftnummer Signalbeschreibung VBUS HINWEIS Am USB-Anschluss können Drucker, Scanner und externe Modems angeschlossen werden. Standard-Video Die integrierte Videoschnittstelle verfügt über eine analoge 15-polige Anzeigekonfiguration. Die Stiftbelegung an den jeweiligen Bildschirmen kann unterschiedlich sein. Informationen zur Stiftbelegung Ihres Bildschirms finden Sie im Handbuch zu Ihrem Bildschirm.

  • Seite 22: Standard-Scsi

    Kapitel 2 Externe Anschlüsse Standard-SCSI Tabelle 2-6. SCSI-Stiftbelegung nach Signalen Stift Signal Stift Signal Stift Signal Stift Signal S1 (+DB 12) S18 (TERMPWR) S35 (-DB 12) S52 (TERMPWR) S2 (-DB 13) S19 (RESERVIERT) 36 S36 (-DB 13) S53 (RESERVIERT) S3 (+DB 14) S37 (-DB 14) S4 (+DB 15) S21 (+ATN)

  • Seite 23: Standard-Lan

    Kapitel 2 Externe Anschlüsse Standard-LAN B…rÃG@9 BryirÃG@9 Tabelle 2-7. LAN - Signalbeschreibung Stiftnummer Signalbeschreibung Datensignal Nicht belegt Masse Strom (+5 V DC) Taktsignal Nicht belegt...

  • Seite 24: Installieren Und Konfigurieren

    Öffnen und Schließen des HP Servers tc4100 Einführung In diesem Kapitel wird erläutert, wie Sie auf sichere Weise den im Gestell eingebauten HP Server tc4100 aus dem Gestell herausziehen können und wie Sie die Gehäuseabdeckungen von beiden Modellen des HP Servers tc4100 abnehmen und wieder anbringen können.
  • Seite 25 Öffnung schnellstmöglich (binnen 2 Minuten) geschlossen werden. 1. Wenn der HP Server tc4100 aktiv ist, melden Sie alle Benutzer ab, und sichern Sie ggf. Ihre Daten. 2. Folgen Sie den Anweisungen in der Dokumentation zu Ihrem Netzwerkbetriebssystem, um die gesamte Netzwerk-Software und alle Netzwerkanwendungen normal herunterzufahren.
  • Seite 26 9. Lösen Sie die Schrauben zur Befestigung der Schienen (2) an jeder Halterung, mit welchen das Gehäuse seitlich am Gestell an den Säulenadaptern befestigt ist. 10. Drücken Sie die blaue Taste zur Freigabe der Schiene (2) mit beiden Händen hinein, um den HP Server tc4100 aus dem Gestell zu ziehen.

  • Seite 27: Abnehmen Der Gehäuseabdeckungen - Modell Mit Sockel

    Öffnung schnellstmöglich (binnen 2 Minuten) geschlossen werden. 1. Wenn der HP Server tc4100 aktiv ist, melden Sie alle Benutzer ab, und sichern Sie ggf. Ihre Daten. 2. Folgen Sie den Anweisungen in der Dokumentation zu Ihrem Netzwerkbetriebssystem, um die gesamte Netzwerk-Software und alle Netzwerkanwendungen normal herunterzufahren.
  • Seite 28 VORSICHT Um Schäden an den Gehäuseabdeckungen zu verhindern, halten Sie die Gehäuseabdeckung fest, wenn Sie diese vom HP Server tc4100 abnehmen. Die Gehäuseabdeckungen des Servers können leicht beschädigt werden. 6. Nehmen Sie ggf. die rechte seitliche Gehäuseabdeckung ab, indem Sie die Kunststoffverriegelung nach oben heben.

  • Seite 29: Abnehmen Des Sockels

    16. Klappen Sie die Oberkante des Frontrahmens in Richtung Gehäuse, bis der Frontrahmen im Gehäuse einrastet. Abnehmen des Sockels Am HP Server tc4100 Modell mit Sockel ist ein kippsicherer Standsockel angebracht, der ggf. problemlos abgenommen werden kann. 1. Führen Sie die Schritte 1 bis 4 des vorherigen Abschnitts “Abnehmen der Gehäuseabdeckungen –...
  • Seite 30 Kapitel 3 Installieren und Konfigurieren 2. Bevor Sie fortfahren, ziehen Sie alle Kabel von der Rückseite des Servers ab, die das Drehen des Gehäuses beeinträchtigen könnten. 3. Drehen Sie den Server auf seine Unterseite, und ziehen Sie die beiden in Abbildung 3-5 dargestellten Stifte nach oben.

  • Seite 31: Massenspeichergeräte

    Für neue Produkte können Sie den Bestell-Assistenten auf der folgenden HP Web-Site verwenden: http://www.hp.com Klicken Sie auf "Kaufen bei HP", und wählen Sie das Land und die für Sie geeignete Option aus. Sie können sich den Bestell-Assistenten auch herunterladen. Benötigtes Werkzeug Torx T-15-Dreher (für Nicht-Hot-Swap-Geräte)
  • Seite 32 Abbildung 3-6. Standardkonfiguration für Massenspeicher Startpriorität In diesem Abschnitt wird die Startreihenfolge des HP Servers tc4100 von der höchsten bis zur niedrigsten Priorität detailliert erläutert. Der integrierte SCSI-Controller besitzt zwei Kanäle: Kanal A und B. Kanal B wird typischerweise für die Steuerung der Hot-Swap-SCSI-Laufwerke genutzt. Kanal A wird typischerweise für die Steuerung der internen Nicht-Hot-Swap-SCSI-Laufwerke verwendet.
  • Seite 33 SCSI-Geräte. In den freien Nicht-Hot-Swap-Laufwerksschächten können zwei Geräte mit halber Höhe (1,6 Zoll) installiert werden. Sie können HP Einbaukits für Geräte mit austauschbaren Medien oder Einbaurahmen für 3,5-Zoll-Festplattenlaufwerke (mit halber Höhe) bestellen. An diesen Geräten können dann Narrow/ Wide-SCSI-Adapter verwendet werden.
  • Seite 34 Nachfolgend ist die Reihenfolge der Installation von Festplattenlaufwerken beschrieben: • Beim Modell mit Sockel beginnen Sie im unteren Bereich des Hot-Swap-Laufwerksgehäuses, wenn Sie Festplattenlaufwerke im HP Server tc4100 ergänzen. Wenn Sie einen oder mehrere Schutzeinsätze verwenden, setzen Sie diesen an oberster Position des Gehäuses ein.
  • Seite 35 Konfiguration können der HP Server tc4100 und die SCSI-Geräte beschädigt werden. In Verbindung mit dem HP Server tc4100 gibt es verschiedene SCSI-Kabelkonfigurationen. Wenn alle möglichen SCSI-Geräte und -Anschlüsse belegt sind, wird ein zusätzlicher SCSI-Platten-Controller benötigt. In Tabelle 3-2 werden die verschiedenen Kabel und deren einzelne Anschlussmöglichkeiten beschrieben.
  • Seite 36 Dieses Kabel wird typischerweise am Hot-Swap- integrierten SCSI-Kanal B, an einer Massenspeichergehäuse SCSI-Platten-Controller-Karte oder an angeschlossen und besitzt einer HP NetRAID- (DAC) Karte keinen Abschlusswiderstand. angeschlossen. Interne/externe SCSI-Kabel Dieses (optionale) ummantelte Dieses Kabel kann nur am integrierten Flachbandkabel wird stets für SCSI-Kanal A angeschlossen werden.

  • Seite 37: Installieren Von Hot-Swap-Festplattenlaufwerken

    Kapitel 3 Installieren und Konfigurieren Installieren von Hot-Swap-Festplattenlaufwerken Installieren Sie gemäß den Anweisungen in diesem Abschnitt die Hot-Swap-Festplattenlaufwerke im Hot- Swap-Laufwerksgehäuse. VORSICHT Schützen Sie das Laufwerk wie folgt vor statischer Elektrizität: Nehmen Sie das Laufwerk erst unmittelbar vor der Installation aus der antistatischen Verpackung. Bevor Sie das Laufwerk in die Hand nehmen, berühren Sie eine unlackierte Metalloberfläche, um statische Elektrizität abzuleiten.

  • Seite 38: Ausbauen Von Hot-Swap-Festplattenlaufwerken

    Kapitel 3 Installieren und Konfigurieren 3. Schieben Sie das Laufwerksmodul vorsichtig bis zum Anschlag in das Gehäuse hinein. Abbildung 3-10. Einsetzen des Laufwerks 4. Vergewissern Sie sich, dass die beiden Stifte hinter der Arretierung des Griffs in den Löchern in der Gehäusekante eingesetzt sind.

  • Seite 39: Installieren Von Nicht-Hot-Swap-Speichergeräten

    3. Wenn Sie mit dem Server-Modell mit Sockel arbeiten, nehmen Sie den Frontrahmen ab, und verschaffen Sie sich am HP Servers tc4100 Zugang zu den Laufwerksschächten für Nicht-Hot-Swap-Laufwerke. 4. Wenn Sie mit dem Server-Modell für den Gestelleinbau arbeiten, folgen Sie den entsprechenden Anweisungen, um den Server gefahrlos aus dem Gestell zu ziehen.
  • Seite 40 In der Tabelle 3-2 sind die unterstützten Bandlaufwerksmodelle aufgelistet. Hier finden Sie auch deren Teilenummern, die Größe (halbe oder ganze Höhe) und die Position im HP Server, in der das Bandlaufwerk vom Server unterstützt wird. In der Abbildung 3-12 sind die HP Server tc4100 Modelle für den Gestelleinbau und mit Sockel schematisch mit den jeweiligen Positionen der unterschiedlichen SCSI-Bandlaufwerksmodelle dargestellt.

  • Seite 41: Anschließen Von Externen Scsi-Geräten

    Speichermodule Einführung Dieser Abschnitt enthält die Anweisungen dafür, wie DIMM-Module auf der Systemplatine im HP Server tc4100 installiert und entfernt werden. Der Videospeicher umfasst werkseitig 8 MB und kann nicht erweitert werden. HINWEIS Die EDO-DIMM-Module und PC 100 SDRAM-DIMM-Module aus älteren HP Server tc4100 Modellen können in den DIMM-Sockeln des Servers installiert werden.

  • Seite 42: Installieren Von Dimm-Modulen

    Server-Modellen. Verwenden Sie ausschließlich DIMM-Module, die für dieses Modell freigegeben sind. Installieren Sie wie folgt zusätzlichen Speicher im HP Server tc4100: 1. Um einen entsprechenden Zugang zum HP Server tc4100 zu erhalten, führen Sie eine der nachfolgend angegebenen Prozeduren durch. HINWEIS Für die Installation von zusätzlichen DIMM-Modulen muss die Systemplatine nicht aus...
  • Seite 43 8. Wenn der Server in einem Gestell installiert ist, schieben Sie den Server wieder in das Gestell. Siehe “Öffnen und Schließen des HP Servers tc4100” auf Seite 9. Bringen Sie den Frontrahmen auf der Vorderseite des HP Servers tc4100 wieder an. Siehe “Öffnen und Schließen des HP Servers tc4100” auf Seite...

  • Seite 44: Entfernen Von Dimm-Modulen

    12. Stellen Sie am HP Server tc4100 den Normalbetrieb wieder her. Entfernen von DIMM-Modulen Entfernen Sie die DIMM-Module anhand dieser Prozedur von der Systemplatine des HP Servers tc4100. Der HP Server tc4100 muss ausgeschaltet sein, und die entsprechende Gehäuseabdeckung muss vom HP Server tc4100 abgenommen sein, bevor Sie DIMM-Module entfernen.

  • Seite 45: Prozessoren

    Der HP Server tc4100 unterstützt zwei Prozessoren, die mit der gleichen Taktfrequenz und Cache-Größe arbeiten müssen. Beide Prozessorsockel befinden sich auf der Systemplatine. Der HP Server tc4100 unterstützt die Pentium III Prozessoren mit einer FSB- (Front-Side-Bus) Frequenz von 133 MHz. Schnellere Prozessoren werden ggf. zukünftig unterstützt, sobald diese verfügbar sind. Details hierzu erhalten von HP oder Ihrem Fachhändler.

  • Seite 46: Installieren Des Prozessors

    2. Folgen Sie den Anweisungen in der Dokumentation zum entsprechenden NOS, um das Netzwerkbetriebssystem normal herunterzufahren. 3. Drücken Sie den Netzschalter im Bedienfeld des HP Servers tc4100, wenn Sie hierzu vom Betriebssystem aufgefordert werden. Normalerweise ist hiermit der Systemabschluss beendet.
  • Seite 47 HINWEIS In den nachfolgenden Abbildung ist die Systemplatine so dargestellt, als wäre Sie aus dem HP Server tc4100 ausgebaut. Dies dient nur der besseren Verdeutlichung. Für die Installation des neuen Prozessormoduls muss die Systemplatine nicht ausgebaut werden. 7. Entfernen Sie den Schutzeinsatz aus dem sekundären Prozessorsockel, indem Sie den Hebel nach oben stellen und den Einsatz nach oben herausziehen.
  • Seite 48 • Positionieren Sie das Kühlblech exakt mittig über dem zusätzlichen Prozessor. • Suchen Sie die untere kantenartige Vertiefung am Kühlblech, und achten Sie beim Positionieren des Kühlblechs über dem Prozessor darauf, dass die kantenartige Vertiefung zur Vorderseite des HP Servers tc4100 gerichtet ist.
  • Seite 49 16. Bringen Sie die Gehäuseabdeckung und den Frontrahmen am Server wieder an. Beachten Sie hierfür die entsprechenden Prozeduren. Siehe “Öffnen und Schließen des HP Servers tc4100” auf Seite 17. Schalten Sie den Server wieder ein, und stellen Sie den Normalbetrieb wieder her.

  • Seite 50: Zubehörkarten

    Eine Liste der getesteten PCI-Karten zur Überprüfung der Kompatibilität finden Sie im Konfigurations- Assistenten auf der Navigator CD-ROM. Informieren Sie sich auch auf der HP Web-Site unter dem Link "Hardware Tested Products" für den HP Server tc4100 unter dem Abschnitt "Service and Support" für das auf dem Server verwendete NOS: http://www.hp.com...

  • Seite 51: Irq-Einstellungen

    PCI-Karten können Hardware-Interrupts (IRQs) mit anderen PCI-Karten gemeinsam nutzen, so wie dies in den PCI-Spezifikationen festgelegt ist. Dies wird jedoch nicht von jedem Kartenhersteller eingehalten. Der HP Server tc4100 bietet verschiedene Möglichkeiten, automatisch Interrupts im Server gemeinsam zu nutzen. Der entsprechende Modus kann im Setup Utility unter "Sharing Algorithms" ausgewählt werden. Die IRQs werden während des Systemstarts automatisch den einzelnen PCI-Steckplätzen und integrierten Geräten...

  • Seite 52: Installieren Von Zubehörkarten

    Kapitel 3 Installieren und Konfigurieren • Zwei PCI-Steckplätze (Steckplätze 1 und 2) unterstützen 32- oder 64-Bit-Karten mit voller Länge bei einer Taktfrequenz von 33 oder 66 MHz. Diese Steckplätze unterstützen ausschließlich eine Stromversorgung mit +3,3 VDC und Universalkarten. Bei diesen Steckplätzen befinden sich in der oberen Hälfte des Kartensteckplatzes Stifte, um das Einsetzen von Karten mit 5 Volt zu verhindern.
  • Seite 53 Kapitel 3 Installieren und Konfigurieren 4. Drücken Sie den Netzschalter im Bedienfeld des HP Servers tc4100, wenn Sie hierzu vom Betriebssystem aufgefordert werden. Normalerweise ist hiermit der Systemabschluss beendet. HINWEIS Die Netzteile versorgen auch weiterhin den Server mit einem Bereitschaftsstrom. Dieser ist erst dann unterbrochen, wenn das Netzkabel abgezogen wird.
  • Seite 54 15. Siehe “Öffnen und Schließen des HP Servers tc4100” auf Seite 22 16. Bringen Sie den Frontrahmen auf der Vorderseite des HP Servers tc4100 wieder an. Siehe “Öffnen und Schließen des HP Servers tc4100” auf Seite 17. Wenn die gesamte Installation abgeschlossen ist, schalten Sie den Server gemäß den Anweisungen zum Hochfahren des entsprechenden Netzwerkbetriebssystems ein.

  • Seite 55: Konfigurieren Des Hp Servers Tc4100

    Konfigurationsinformationen und Dienstprogramme zuzugreifen. • Starten Sie die Navigator CD-ROM auf dem HP Server tc4100, um den tc4100 und das HP Zubehör zu konfigurieren und um die erforderlichen Konfigurationsinformationen und Treiber für das Einrichten des Servers abzurufen.
  • Seite 56 • Produktregistrierung Registrieren Sie Ihren HP Server tc4100, und informieren Sie sich über weitere Dienstleistungen von HP, um Ihren Server unterbrechungsfrei auf dem aktuellsten Stand zu halten. Vor der Anzeige des HP Navigator Hauptmenüs werden Sie eventuell aufgefordert, die Sprache sowie das Datum und die Uhrzeit einzustellen.
  • Seite 57 1. Drücken Sie den Netzschalter. 2. Drücken Sie am CD-ROM-Laufwerk die Auswurftaste. 3. Legen Sie die HP Server tc4100 Navigator CD-ROM im CD-ROM-Laufwerk ein, und drücken Sie die Auswurftaste, um das Laufwerk zu schließen. Die CD-ROM wird aufgrund der Funktion für die automatische Ausführung von CD-ROMs automatisch gestartet, sobald das Laufwerk geschlossen ist.

  • Seite 58: Ausführen Des Konfigurations-Assistenten Und Der Automatisierten Nos-Installation

    Sie 10 Sekunden. Schalten Sie ihn wieder ein. Wenn das System nicht startet, folgen Sie den Anweisungen am Bildschirm. 1. Nachdem der HP Server tc4100 Navigator gestartet wurde, müssen Sie eventuell die Sprache sowie das Datum und die Uhrzeit einstellen.
  • Seite 59 Anzeige der Konfigurationshinweise wird über die "Anpassungs-Konfiguration" das folgende Menü angezeigt: Wichtige Schritte • Disk-Array konfigurieren: Über diese Option wird Ihr HP Disk-Array konfiguriert. Hierfür müssen Sie jedoch das Disk-Array- Konfigurationsarbeitsblatt ausfüllen. Um weitere Details zu erhalten, klicken Sie auf "Hilfe".

  • Seite 60: Nos-Installation

    Dienstprogramme für Karten ausführen: Führt die verfügbaren Konfigurationsprogramme für installierte Karten aus. • Treiberdiskette(n) erstellen: SCSI HP NetRaid-Adapter- und Videoadaptertreiber für MS Windows NT 4.0 auf HP Servern tc4100. Empfohlene Schritte • System-BIOS aktualisieren: Dieses Dienstprogramm aktualisiert das System-BIOS. Sofern installiert, wird auch die Dienstprogramm- Partition aktualisiert.

  • Seite 61: Hp Verwaltungslösungen

    HP Verwaltungslösungen ist eine umfassende Zusammenstellung von Dienstprogrammen, Anwendungen und integrierten Funktionen zur Verwaltung mehrerer HP Server von einem lokalen oder fernen Standort aus. Wenn Sie mit diesen Produkten und Konzepten nicht vertraut sind, können Sie sich unter den folgenden Quellen informieren: •...
  • Seite 62 Toptools für die HP Server-Fernverwaltungskarte, die ggf. im Lieferumfang des Systems enthalten ist, stellt für den HP Server tc4100 eine Verwaltungsfunktion bereit. Mit Hilfe dieser Karte wird eine Fernverwaltung Ihres Servers über das lokale Netzwerk oder via Modem ermöglicht. Weiterhin werden Sie über einen Funkrufempfänger oder via E-Mail über Warnmeldungen informiert.

  • Seite 63: Setup Utility

    (Symbios) SCSI-Konfiguration und nach dem Suchvorgang des Options-ROMs erscheint die Menüleiste des Setup Utility. Wenn Sie während des Systemstarts nicht die Taste F2 drücken, wird der HP Server tc4100 normal gestartet. Menüleiste Das Setup Utility verfügt über eine Menüleiste, über die Sie zu verschiedenen Menüs gelangen. Die Menüleiste enthält folgende Optionen:...
  • Seite 64 • Flexible Disk & IDE Settings – Verwenden Sie diese Menüoption, um den Diskettenlaufwerkstyp und die IDE-Einstellungen für die HP Server tc4100-Konfiguration zu ändern. Diese umfasst die Auswahl der Eigenschaften des Festplattenlaufwerks (manuell oder automatisch) und die Auswahl der Laufwerke als "Primary Master"...
  • Seite 65 Installieren und Konfigurieren Ändern von Systemdatum und -zeit Gehen Sie zum Ändern von Systemdatum und Systemzeit des HP Servers tc4100 wie folgt vor: 1. Sie gelangen in das Setup Utility, indem Sie das System starten bzw. neu starten und nach Aufforderung die Taste F2 drücken.
  • Seite 66 Benutzerkennwort und ein Verwalterkennwort eingerichtet werden. Jedoch ermöglicht das Benutzerkennwort nach dem Systemstart nur einen eingeschränkten Zugriff. Gehen Sie wie folgt vor, um den HP Server tc4100 für Kennwörter bzw. für die Eingabe eines Startkennwortes zu konfigurieren. 1. Falls Sie sich noch nicht im Setup Utility befinden, starten Sie den Server bzw. führen einen Neustart durch, und drücken nach Aufforderung die Taste F2.
  • Seite 67 14. Drücken Sie die Eingabetaste, um für das Feld "Keyboard Lock [Disabled]" die Einstellung in "Enabled" zu ändern. Mit dieser Einstellung ist die Taste für die Tastatursperre im Bedienfeld des HP Servers tc4100 aktiviert. So können durch Drücken der Taste für die Tastatursperre die Tastatur und die Maus gesperrt werden, bis ein entsprechendes Kennwort eingegeben ist.
  • Seite 68 Die Liste enthält die aktuelle Startreihenfolge der internen Gerätetypen, einschließlich einer Netzwerkkarte im HP Server tc4100 (die mit einem Netzwerk verbunden ist) mit einem Boot-PROM. Wenn die Option [Hard Drive] an den Anfang der Startliste verschoben wird, wird das System von dem logischen Festplattenlaufwerk aus gestartet, das in den Schritten 5 bis 6 ausgewählt wurde.
  • Seite 69 CMOS-Speicher zu löschen, müssen Sie den Konfigurationsschalter auf der Systemplatine verwenden. 1. Fahren Sie den HP Server tc4100 herunter, und verschaffen Sie sich Zugang zur Systemplatine. 2. Setzen Sie auf der Systemplatine am Konfigurationsschalterblock den Schalter 4 von Off (offen) auf On (geschlossen).

  • Seite 70: Scsi-Konfigurationsprogramm

    6. Setzen Sie auf der Systemplatine am Konfigurationsschalterblock den Schalter 4 von On (geschlossen) auf Off (offen). Siehe Abbildung 3-23. 7. Bringen Sie die Gehäuseabdeckung wieder an, und schalten Sie den HP Server tc4100 ein. SCSI-Konfigurationsprogramm Starten Sie das Symbios-Konfigurationsprogramm wie folgt, wenn Sie SCSI-Host-Adaptereinstellungen überprüfen oder modifizieren, SCSI-Plattenlaufwerke vorformatieren oder SCSI-Plattenmedien überprüfen müssen:...
  • Seite 71 • Diagtools-Diskette – Über dieses Untermenü können Sie die Diagtools-Diskette erstellen. • Support Web Page – Über dieses Untermenü gelangen Sie direkt zur HP Support Web-Page, wenn Ihr PC über einen Internet-Zugang und einen Browser verfügt. Wenn dies nicht der Fall ist, wird die aktuelle Internet-Adresse für den HP Kundendienst angegeben.
  • Seite 72 Kapitel 3 Installieren und Konfigurieren 3. Legen Sie die HP Server tc4100 Navigator CD-ROM im CD-ROM-Laufwerk ein, und drücken Sie die Auswurftaste, um das Laufwerk zu schließen. Die CD-ROM wird aufgrund der Funktion für die automatische Ausführung von CD-ROMs automatisch gestartet, sobald das Laufwerk geschlossen ist.

  • Seite 73: Fehlermeldungen

    4 Fehlermeldungen Fehlercodes des Power-On Self Tests (POST) Fehlermeldungen (POST-Codes) erscheinen, wenn während des Systemstarts des HP Servers tc4100 ein Fehlerzustand auftritt. Alle Codes mit entsprechenden Erläuterungen sind in der nachfolgenden Tabelle aufgelistet. Es müssen nicht alle Codes auf Ihren Server zutreffen.

  • Seite 74: Problemlösung

    Der Ventilator für die Kühlung des Prozessors muss angeschlossen Prozessors werden. 0100 Tastaturfehler während Während des POST des HP Servers wurde auf der Tastatur eine Taste des POST gedrückt. Korrigieren Sie dies wie folgt: 1. Vergewissern Sie sich, dass nichts auf der Tastatur liegt und dass keine Taste versehentlich gedrückt wurde.
  • Seite 75 Kapitel 4 Fehlermeldungen Tabelle 4-1. POST-Fehlercodes Code Beschreibung Problem/Lösung 0106 Maus reagiert nicht Die Systemplatine hat erkannt, dass die Maus nicht reagiert. Korrigieren Sie dies wie folgt: 1. Wenn die Maus soeben entfernt wurde, drücken Sie die Esc-Taste, um die Änderung automatisch zu bestätigen. 2.
  • Seite 76 Der POST hat einen allgemeinen Fehler am integrierten Diskettenlaufwerks- Diskettenlaufwerks-Controller erkannt. Controller Korrigieren Sie dies wie folgt: 1. Starten Sie Ihren HP Server neu. 2. Wenn das Problem weiterhin besteht, muss eventuell die Systemplatine ausgetauscht werden. Wenden Sie sich an Ihren Vertriebsbeauftragten. 0307...
  • Seite 77 Der POST hat einen allgemeinen Fehler am integrierten (primären) (primären) Festplatten- Festplatten-Controller erkannt. Controller Korrigieren Sie dies wie folgt: 1. Starten Sie Ihren HP Server neu. 2. Wenn das Problem weiterhin besteht, muss eventuell die Systemplatine ausgetauscht werden. Wenden Sie sich an Ihren Vertriebsbeauftragten. 053X...
  • Seite 78 Videospeicher letzten POST. (betrifft nicht den Korrigieren Sie dies wie folgt: tc4100) 1. Wenn Sie Ihren Videoadapter ausgetauscht haben, drücken Sie die Taste F4, um die Änderung zu bestätigen. 2. Wenn das Problem weiterhin besteht, muss eventuell die Systemplatine ausgetauscht werden. Wenden Sie sich an Ihren Vertriebsbeauftragten.
  • Seite 79 Funktion HP Server ausschalten. 2. Ziehen Sie das Netzkabel ab, und warten Sie 20 Sekunden. 3. Schließen Sie das Netzkabel wieder an, und schalten Sie den HP Server wieder ein. 4. Wenn der Fehler beim Neustart erscheint, aktualisieren Sie das System-BIOS.
  • Seite 80 1. Setzen Sie die integrierte LAN-Funktion zurück, indem Sie den HP Server ausschalten. 2. Ziehen Sie das Netzkabel ab, und warten Sie 20 Sekunden. 3. Schließen Sie das Netzkabel wieder an, und schalten Sie den HP Server wieder ein. 4. Wenn der Fehler beim Neustart erscheint, aktualisieren Sie das System-BIOS.

  • Seite 81: Signaltoncodes

    Kapitel 4 Fehlermeldungen Tabelle 4-1. POST-Fehlercodes Code Beschreibung Problem/Lösung 0B2x Defekter "Microcode Der "Microcode Update"-Datenblock für den Mikroprozessor ist Update" defekt. Korrigieren Sie dies wie folgt: 1. Aktualisieren Sie Ihr BIOS. Führen Sie hierfür das Aktualisierungsprogramm von der Navigator CD-ROM aus. Legen Sie die Navigator CD-ROM im CD-ROM-Laufwerk ein, und schalten Sie das System aus und danach wieder ein.

  • Seite 82: Diagnose

    5 Diagnose Wenn der Server startet, werden am Bildschirm mehrere Tests angezeigt. Wie viele Tests angezeigt werden, ist von der Server-Konfiguration abhängig. Nachfolgend sind einige mögliche Fehler aufgelistet, die am HP Server erscheinen können. • Integrierte Diagnosefehlermeldungen • BIOS- und andere Fehlermeldungen. Diese Fehler werden vom System-BIOS außerhalb der integrierten Diagnose- oder Anwendungsfehler erkannt.

  • Seite 83: Am Bildschirm Erscheinen Keine Fehlermeldungen

    Kapitel 5 Diagnose Am Bildschirm erscheinen keine Fehlermeldungen Allgemeine Kontrollen: 1. Alle externen Kabel und Netzkabel sind fest eingesteckt. 2. Die Steckdose funktioniert. 3. Der Server und der Bildschirm sind eingeschaltet. (Die Netzbetriebanzeige muss leuchten.) 4. Der Kontrast und die Helligkeit sind am Bildschirm korrekt eingestellt. 5.
  • Seite 84 • Überprüfen Sie, ob das Startgerät im Setup Utility im Menü "Security" aktiviert ist. • Überprüfen Sie, ob auf dem Startgerät ein Betriebssystem installiert ist. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren HP Kundendienst. Keyboard error Überprüfen Sie, ob die Tastatur auf der Rückseite des Servers am (Tastaturfehler) korrekten Anschluss (und nicht am Mausanschluss) angeschlossen ist.

  • Seite 85: Hp Server Diagtools

    Um eine möglichst hohe Effizienz zu erreichen, müssen die Diagnosewerkzeuge in die gesamte Fehlerbehebungsprozedur integriert werden. Diagtools für HP Server umfasst mehrere Offline-Diagnosetests, einschließlich Tests für System- und Prozessorkomponenten, Elemente für Arbeitsspeicher und Massenspeicher, Anschlüsse und Eingabe-/ Ausgabegeräte. Diagtools befindet sich auf der HP StartUp CD-ROM.

  • Seite 86: Hp Toptools

    Die Fehlercodes können in Diagtools online im Menü "User" innerhalb der erweiterten Tests angezeigt werden. Sie können sich auch im Kapitel 3 des Handbuchs HP Server Diagtools Error Reference and User Guide informieren. Vorteile und Einschränkungen der Hardware-Diagnosefunktionen Mit Hilfe einer Software für die Offline-Diagnose kann ermittelt werden, dass die Hardware nicht die Ursache...
  • Seite 87 Einfache Verknüpfung mit führenden Verwaltungsplattformen wie HP OpenView Network Node Manager und Unicenter TNG von Computer Associates sowie Tivoli Produkten • HP Toptools AutoAlert bietet eine proaktive Warnung vor Problemen und die Unterstützung für eine schnelle Lösung über eine Benutzeroberfläche mit "Ampelanzeige" •...

  • Seite 88: Fehlerbehebung

    6 Fehlerbehebung Regelmäßige Pflege Informationen über die Prozeduren für die regelmäßige Pflege dieses HP Servers tc4100 finden Sie in der folgenden Tabelle. Achten Sie darauf, dass der HP Server tc4100 während der Durchführung der Pflege ausgeschaltet ist. Tabelle 6-1. Prozeduren für die regelmäßige Pflege...

  • Seite 89: Der Hp Server Tc4100 Schaltet Nicht Ein

    1. Vergewissern Sie sich im Setup Utility, dass der HP Server tc4100 korrekt konfiguriert ist. 2. Wenn der HP Server tc4100 immer noch nicht funktioniert, schalten Sie ihn aus, und ziehen Sie alle Kabel von externen Peripheriegeräten ab, bis auf die Kabel von Bildschirm und Tastatur, ab. Überprüfen Sie, ob der HP Server tc4100 jetzt funktioniert.

  • Seite 90: Probleme Mit Kennwörtern

    Kapitel 6 Fehlerbehebung 4. Kopieren Sie Diagtools von der HP Netserver Navigator CD-ROM auf eine Diskette, und führen Sie Diagtools von dieser Diskette aus. Wenn das Problem weiterhin besteht, lesen Sie in diesem Kapitel den entsprechendn Abschnitt, der sich mit dem vorliegenden Problem befasst.
  • Seite 91 Kapitel 6 Fehlerbehebung 4. Schalten Sie den HP Server tc4100 ein, und warten Sie, bis der Systemstart vollständig abgeschlossen ist. Das alte Kennwort wird gelöscht. 5. Schalten Sie den HP Server tc4100 aus. 6. Setzen Sie den Schalter 6 im Konfigurationsschalter auf der Systemplatine wieder auf die Stellung AUS.

  • Seite 92: Allgemeine Probleme Mit Dem Hp Server Tc4100

    Wenn der HP Server tc4100 jetzt funktioniert, fahren Sie mit Schritt 8 fort. 6. Wenn der HP Server tc4100 immer noch nicht funktioniert, bauen Sie alle Zubehörteile aus, die Sie jemals installiert haben, und schalten Sie danach den HP Server tc4100 ein. Disketten- und Festplattenlaufwerke dürfen jedoch nicht entfernt werden.

  • Seite 93: Der Hp Server Tc4100 Blockiert

    Wiederholen Sie dies, bis alle Speichermodule installiert sind bzw. bis wieder ein Fehler auftritt. Tauschen Sie die defekten Module aus. 9. Bauen Sie jeweils eine Zubehörkarte aus, und starten Sie dann den HP Server tc4100 immer wieder neu, um so das Problem zu untersuchen.

  • Seite 94: Probleme Mit Der Stromversorgung

    Die Netzbetrieb-LED leuchtet nicht. 1. Vergewissern Sie sich, dass die Stromversorgung über das Stromnetz funktioniert: • Wenn die Ventilatoren im HP Server tc4100 hörbar laufen oder eine Anzeige im Bedienfeld leuchtet, ist der Server eingeschaltet. • Überprüfen Sie die Leitungsunterbrecher für den Stromkreis, mit dem die Netzsteckdose verbunden ist.

  • Seite 95: Probleme Mit Dem Videoanschluss Oder Dem Bildschirm

    Schalten Sie den Bildschirm aus und danach wieder ein. Wenn der Bildschirm mit einer Netzbetrieb- LED ausgestattet ist, überprüfen Sie, ob diese leuchtet. e. Stellen Sie den Schalter "Clear Configuration" auf der Systemplatine auf AUS, und starten Sie den HP Server tc4100 neu. Überprüfen Sie, ob das Problem weiterhin besteht.
  • Seite 96 15. Überprüfen Sie, ob am Bildschirm Anschlussstifte verbogen sind. Falls dies der Fall ist, biegen Sie diese langsam und vorsichtig wieder gerade. 16. Schließen Sie das Bildschirmkabel am Videoanschluss des HP Servers tc4100 an, und schalten Sie den HP Server tc4100 ein.
  • Seite 97 Aktivieren Sie die interne Videofunktion, und überprüfen Sie, ob das Problem weiterhin besteht. 20. Wenn eine Meldung erscheint, wie "INVALID CONFIGURATION", rufen Sie das Setup Utility auf. Drücken Sie während des Systemstarts die Taste F2, oder starten Sie von der HP Navigator CD-ROM, um die Videokonfiguration des HP Servers tc4100 zu überprüfen.

  • Seite 98: Konfigurationsprobleme

    2. Stellen Sie das neue Datum und die neue Uhrzeit ein, und setzen Sie die Konfigurationsparameter im Setup Utility zurück. 3. Schalten Sie den HP Server tc4100 aus, und starten Sie ihn dann neu, um festzustellen, ob Datum und Uhrzeit gespeichert wurden.

  • Seite 99: Probleme Mit Drucker/Datenkommunikation

    9. Vergewissern Sie sich, dass Sie beim Konfigurieren des Druckers die korrekte Anschlusseinstellung ausgewählt haben. Der Drucker muss sowohl für den HP Server tc4100 als auch für die Anwendung korrekt konfiguriert sein. Möglicherweise müssen Sie einige Schaltereinstellungen am Drucker ändern.

  • Seite 100: Probleme Mit Tastatur Oder Maus

    Tastatur direkt am Tastaturanschluss des HP Servers tc4100 an. Überprüfen Sie, ob das Problem immer noch besteht. 4. Wenn das Problem immer noch besteht, schalten Sie den HP Server tc4100 an seinem Netzschalter aus und danach wieder ein. 5. Tauschen Sie die Tastatur durch eine nachweislich funktionierende Tastatur aus.

  • Seite 101: Probleme Mit Dem Diskettenlaufwerk

    Vergewissern Sie sich, dass die Option "Start from Flexible Disk" deaktiviert ist. c. Starten Sie von der HP Server tc4100 Navigator CD, und versuchen Sie, in der Diskettenbibliothek der Navigator CD eine Diskette zu erzeugen. Hierdurch wird ein Problem mit dem Betriebssystem umgangen, da der Navigator auf DOS basierend arbeitet.
  • Seite 102 Abbildung 6-2. Öffnen des Aufnahmefachs am CD-ROM-Laufwerk 3. Entnehmen Sie die CD, und schließen Sie das Aufnahmefach. 4. Nachdem Sie die CD entnommen haben, starten Sie den HP Server tc4100. Versuchen Sie nochmals das Aufnahmefach mit der Auswurftaste oder über einen Software-Befehl zu öffnen.

  • Seite 103: Scsi-Probleme

    Bandlaufwerke ab, und löschen Sie den CMOS. Nachdem der CMOS gelöscht wurde, starten Sie das System ohne Karten neu, und versuchen Sie jetzt, von der Navigator CD zu starten. 4. Vergewissern Sie sich, dass sich auf allen Speichermodulen das HP Logo befindet. Im HP Server tc4100 werden keine Speichermodule von Fremdherstellern unterstützt.
  • Seite 104 1. Wenn mehrere SCSI-Controller installiert sind, vergewissern Sie sich, dass das BIOS an allen SCSI- Controllern mit Ausnahme des Boot-Controllers deaktiviert ist. Dadurch kann das SCSI-BIOS für den Boot-Controller geladen werden. 2. Ermitteln Sie die Startgerätpriorität für den HP Server tc4100. Vergewissern Sie sich, dass dem Startgerät die korrekte Priorität zugewiesen ist. Symptom: •...
  • Seite 105 Schaltereinstellungen an den externen Speichergeräten korrekt sind. Vergewissern Sie sich, dass jedem SCSI-Gerät eine eindeutige SCSI-ID zugeordnet ist. 3. Wenn der folgende SCSI BIOS Banner beim Starten des HP Servers tc4100 nicht erscheint, gehen Sie wie folgt vor: “Symbios, Inc. SDMS(TM)V4.0 PCI SCSI BIOS, PCI Rev. 2.0, 2.1”...
  • Seite 106 SCSI-Geräte am Single-Ended-Bus und nur Differential-SCSI-Geräte am Differential-Bus). 13. Wenn der HP Server tc4100 immer noch nicht das SCSI-Laufwerk erkennt, ziehen Sie alle SCSI-Geräte bis auf den Host-Adapter und das Laufwerk mit der SCSI-ID 0 ab, und wiederholen Sie dann den Vorgang.

  • Seite 107: Probleme Mit Den Prozessoren

    Sie die Optionen einer bereits vorhandenen Karte geändert haben. a. Bauen Sie die neue Karte aus, und starten Sie den HP Server tc4100 neu. Wenn hierdurch das Problem behoben wurde, ist die Karte entweder beschädigt oder sie versucht auf eine Systemressource zuzugreifen, die vom SCSI-Subsystem bereits verwendet wird.

  • Seite 108: Probleme Mit Dem Arbeitsspeicher

    3. Vergewissern Sie sich, dass zwischen der Netzwerkkarte und anderen Zubehörteilen im HP Server tc4100 keine Ressourcenkonflikte vorliegen. Überprüfen Sie dies im Setup Utility. 4. Beachten Sie die LEDs am Adapter auf der Rückseite des HP Servers tc4100. Achten Sie dort auf die Aktivitäten.
  • Seite 109 Kapitel 6 Fehlerbehebung 7. Wenn Sie den Adapter für Voll-Duplex konfiguriert haben, stellen Sie sicher, dass der Anschluss am Switch ebenfalls für Voll-Duplex konfiguriert ist. VORSICHT Ein falsch eingestellter Duplex-Modus kann zu einer verschlechterten Leistung, zu Datenverlust und zur Unterbrechung der Verbindung führen. 8.

  • Seite 110: Austauschen Von Teilen

    Systemeinheit und anderen daran angeschlossenen Geräten ab, wenn Sie im Inneren des Servers Arbeiten vornehmen. Wird dies nicht beachtet, kann dies zu ernsthaften Verletzungen führen. Benötigtes Werkzeug für Reparaturen Für Reparaturarbeiten an diesem HP Server werden je nach Arbeit die folgenden Werkzeuge benötigt: • 1/4 Zoll Längsschlitzschraubenzieher •...

  • Seite 111: Installieren Des Diskettenlaufwerks

    Kapitel 7 Austauschen von Teilen 3. Wenn der Server in einem Gestell eingebaut ist, ziehen Sie den HP Server aus dem Gestell heraus. 4. Nehmen Sie den Frontrahmen ab. Siehe “Öffnen und Schließen des HP Servers tc4100” auf Seite 5. Drücken Sie auf die beiden Stifte seitlich am Diskettenlaufwerk, und schieben Sie das Laufwerk nach vorne aus dem Gehäuse.

  • Seite 112: Installieren Des Cd-Rom-Laufwerks

    Vergewissern Sie sich, dass die Kabel fest eingesteckt sind. Austauschen der Rückwandplatine des Hot-Swap- Laufwerksgehäuses Die Rückwandplatine des Hot-Swap-Laufwerksgehäuses ist nur dann aus dem HP Server auszubauen, wenn diese defekt ist und ausgetauscht werden muss. Ausbauen der Rückwandplatine des Hot-Swap-Laufwerksgehäuses 1.

  • Seite 113: Installieren Der Rückwandplatine Des Hot-Swap-Laufwerksgehäuses

    “Installieren von Hot-Swap- Festplattenlaufwerken” auf Seite 4. Wenn der Server in einem Gestell eingebaut ist, ziehen Sie den HP Server aus dem Gestell heraus. 5. Nehmen Sie die linke Gehäuseabdeckung (beim Modell mit Sockel) bzw. die obere Gehäuseabdeckung (beim Modell für den Gestelleinbau) ab. Siehe “Öffnen und Schließen des HP Servers tc4100”...

  • Seite 114: Austauschen Der Ventilatoreinheit

    Ausbauen der Ventilatoreinheit 1. Wenn der Server in einem Gestell eingebaut ist, ziehen Sie den HP Server aus dem Gestell heraus. 2. Nehmen Sie die linke Gehäuseabdeckung (beim Modell mit Sockel) bzw. die obere Gehäuseabdeckung (beim Modell für den Gestelleinbau) ab. Siehe “Öffnen und Schließen des HP Servers tc4100”...

  • Seite 115: Installieren Der Ventilatorhalterung

    Kapitel 7 Austauschen von Teilen 2. Entfernen Sie den Lüftungsschutz, indem Sie eine Verriegelung am hinteren Ende entriegeln und den Lüftungsschutz gerade nach oben wegnehmen. 3. Entfernen Sie die Ventilatorhalterung, indem Sie die beiden Rändelschrauben lösen, mit der die Halterung befestigt ist.

  • Seite 116: Austauschen Des Netzteils

    Tauschen Sie ein ausgefallenes Netzteil aus, oder installieren Sie ein redundantes Netzteil im HP Server. Für den HP Server wird nur ein Netzteil (425 Watt) benötigt. Wenn eine Absicherung oder Redundanz für die Stromversorgung erforderlich ist, kann ein weiteres Netzteil im zweiten Fach installiert werden.

  • Seite 117: Installieren Des Netzteils

    1. Schieben Sie das neue oder redundante Netzteil in das Gehäuse, bis die Verriegelung des Netzteils einrastet. 2. Ziehen Sie die beiden Schrauben fest. 3. Schließen Sie das Netzkabel am Netzanschluss an. 4. Vergewissern Sie sich, dass die Status-LED grün leuchtet, wenn der HP Server eingeschaltet ist.

  • Seite 118: Austauschen Der Systembatterie

    Dieser ist erst dann unterbrochen, wenn das bzw. die Netzkabel abgezogen wird bzw. werden. 3. Wenn der Server in einem Gestell eingebaut ist, ziehen Sie den HP Server aus dem Gestell heraus. 4. Nehmen Sie die linke Gehäuseabdeckung (beim Modell mit Sockel) bzw. die obere Gehäuseabdeckung (beim Modell für den Gestelleinbau) ab.

  • Seite 119: Installieren Der Systembatterie

    Die Netzteile versorgen auch weiterhin den HP Server mit einem Bereitschaftsstrom. Dieser ist erst dann unterbrochen, wenn das bzw. die Netzkabel abgezogen wird bzw. werden. 3. Wenn der Server in einem Gestell eingebaut ist, ziehen Sie den HP Server aus dem Gestell heraus.
  • Seite 120 4. Nehmen Sie die linke Gehäuseabdeckung (beim Modell mit Sockel) bzw. die obere Gehäuseabdeckung (beim Modell für den Gestelleinbau) ab. Siehe “Öffnen und Schließen des HP Servers tc4100” auf Seite HINWEIS Tragen Sie beim Umgang mit elektronischen Bauteilen stets eine Erdungsmanschette, und verwenden Sie eine antistatische Arbeitsmatte, die mit dem Gehäuse verbunden ist.

  • Seite 121: Installieren Der Systemplatine

    Kapitel 7 Austauschen von Teilen 8. Lösen Sie die vier Schrauben. Schrauben Abstandshalter (6 Stück) (2 Stück) Rändel- schrauben 0 1 2 3 Rändel- schrauben Rückseite Vorderseite des Systems des Systems Öffnung für Halterung Aufkleber mit Gehäuseschloss Warnung (an 9 Stellen) Abbildung 7-12.

  • Seite 122: Austauschen Der Stromverteilungskarte

    “Austauschen des Netzteils” auf Seite 114. 4. Wenn der Server in einem Gestell eingebaut ist, ziehen Sie den HP Server aus dem Gestell heraus. 5. Nehmen Sie beide Gehäuseabdeckungen vom HP Server ab. Siehe “Öffnen und Schließen des HP Servers tc4100”...

  • Seite 123: Installieren Der Stromverteilungskarte

    Die Netzteile versorgen auch weiterhin den HP Server mit einem Bereitschaftsstrom. Dieser ist erst dann unterbrochen, wenn das bzw. die Netzkabel abgezogen wird bzw. werden. 3. Wenn der Server in einem Gestell eingebaut ist, ziehen Sie den HP Server aus dem Gestell heraus.

  • Seite 124: Installieren Der Diagnosekarte

    Kapitel 7 Austauschen von Teilen 4. Nehmen Sie beim HP Server die linke Gehäuseabdeckung (beim Modell mit Sockel) bzw. die obere Gehäuseabdeckung (beim Modell für den Gestelleinbau) ab. Siehe “Öffnen und Schließen des HP Servers tc4100” auf Seite HINWEIS Tragen Sie beim Umgang mit elektronischen Bauteilen stets eine Erdungsmanschette, und verwenden Sie eine antistatische Arbeitsmatte, die mit dem Gehäuse verbunden ist.

  • Seite 125: Austauschen Des Bedienfelds

    Dieser ist erst dann unterbrochen, wenn das bzw. die Netzkabel abgezogen wird bzw. werden. 3. Wenn der Server in einem Gestell eingebaut ist, ziehen Sie den HP Server aus dem Gestell heraus. 4. Nehmen Sie beim HP Server die linke Gehäuseabdeckung (beim Modell mit Sockel) bzw. die obere Gehäuseabdeckung (beim Modell für den Gestelleinbau) ab.

  • Seite 126: Informationen Zu Teilen

    8 Informationen zu Teilen In den Abbildungen am Anfang dieses Kapitels sind die Ersatzteile des HP Servers tc4100 dargestellt. Eine vollständige Liste und Beschreibung dieser Teile finden Sie in der Tabelle 8-1 auf Seite 126. Gehäuseabdeckungen, Ventilatoren, Gehäuseteile und Massenspeicher...

  • Seite 127: Netzteile Und Gehäuseteile

    Kapitel 8 Informationen zu Teilen Netzteile und Gehäuseteile Abbildung 8-2. Netzteile und Gehäuseteile Teile auf der Systemplatine Abbildung 8-3. Teile auf der Systemplatine...

  • Seite 128: Ersatzteilliste

    Handbuchs verfügbar. Nach der Drucklegung haben sich eventuell Teilenummern geändert. Bestellen Sie die Teile gemäß der nachfolgend aufgelisteten Nummern. In der HP Datenbank mit den Preislisten sind normalerweise Verweise auf geänderte Teile- nummern enthalten. Wenn eine Prozessorbasiskarte oder E/A-Basiskarte ausgetauscht werden muss, bauen Sie Prozessormodule bzw.
  • Seite 129 Kapitel 8 Informationen zu Teilen Tabelle 8-1. Teilenummern Nummerierung Beschreibung Ersatz Austausch Verwaltungskarte für Hot-Swap- P2609-63001 Laufwerksgehäuse Netzteil P2521-63017 P2521-69017 Abdeckblende für Netzteilfach P2521-63037 Stromverteilungskarte P3537-63012 P3537-69012 Batterie für Systemplatine D8520-63012 CPU-Schutzeinsatz P1810-63029 Prozessor 1,13 GHz/512 K Prozessor 1,26 GHz/512 K Prozessor 1,4 GHz/512 K Prozessor 1,53 GHz/512 K Prozessor 1,66 GHz/512 K...

  • Seite 130: Technische Daten

    36 kg Gewicht Ohne Bildschirm und Tastatur Videoanzeigemodi Der HP Server tc4100 verwendet einen ATI Rage XL Videochip mit 8 MB Videospeicher. In der Tabelle 9-3 sind die Videospezifikationen nach Farbtiefe aufgelistet. In der Tabelle 9-4 sind die Videospezifikationen nach Auflösung aufgelistet.
  • Seite 131 Kapitel 9 Technische Daten Tabelle 9-3. Videospezifikationen nach Farbtiefe sortiert Auflösung Farbtiefe Bildwiederholfrequenz (Hz) 640 X 480 16.700.000 60,72,75,85,90,100,120 800 X 600 16.700.000 60,70,72,75,85,90,100 1024 X 768 16.700.000 60,70,72,75,85,90,100 1280 X 1024 16.700.000 60,70,74,75,85,90 640 X 480 True Color (32 Bit) 60,72,75,85,90,100,120 800 X 600 True Color (32 Bit)

  • Seite 132: Umgebung

    Kapitel 9 Technische Daten Umgebung Die nachfolgend angegebenen Spezifikationen können abweichen, wenn Sie in Ihrem HP Server tc4100 ein Massenspeichergerät installieren, das strengere Umgebungsbedingungen erfordert. Vergewissern Sie sich, dass die Betriebsumgebung für alle verwendeten Massenspeichergeräte geeignet ist. Tabelle 9-5. Anforderungen an die Umgebung max.

  • Seite 133: Stromverbrauch

    120 VAC 208 VAC 230/240 VAC Netzteil In der Tabelle 9-8 sind die Anforderungen an das Netzteil des HP Servers tc4100 angegeben. Tabelle 9-8. Empfohlenes Netzteil (eine Einheit) Eingangstyp Großer Spannungsbereich, PFC Eingangsspannung und 100 - 127 VAC ±10%; 50/60 Hz Eingangsfrequenz 200 - 240 VAC ±10%;...
  • Seite 134 Diagnosekarte Ausbauen Austauschen Einrasten Diagtools Dienstprogramme Systemdatum ändern Hot-Swap-Festplattenanzeigen DIMM-Größen, unterstützte Hot-Swap-Festplattenlaufwerk DIMM-Sockel Ändern der Startpriorität Diskettenlaufwerk Ausbauen Austauschen Installieren Drucker/Datenkommunikation Hot-Swap-Laufwerksgehäuse, Rückwandplatine Austauschen Hot-Swap-Massenspeichergehäuse Einrasten HP Server Navigator CD-ROM Gestell Konfigurations-Assistent Einschalten des Servers Versionsübersicht Einschaltkennwort HP Verwaltungslösungen Einrichten...
  • Seite 135 Index Netzschalter Installieren Netzteil Hot-Swap-Festplattenlaufwerke Austauschen Massenspeicher Netzteil, Anzeigen Prozessoren Netzwerkkarte, Probleme Speichermodule Nicht-Hot-Swap-Laufwerksschächte Zubehörkarten NOS-Installation Interne Diagnoseanzeige Verwenden Paralleler Anschluss IRQ-Einstellungen externer Anschluss PCI-Steckplätze Kennwort POST-Fehlercodes Fehlerbehebung Power-Management vergessen Konfigurationen der Schlafzustände Zurücksetzen Prozessoren Kennwort, Probleme Konfigurations-Assistent, Dienstprogramm Installieren Konfigurationshinweise Probleme Konfigurationsprobleme...
  • Seite 136 Index Speichermodule Installieren Speicherprobleme Standard-Video externer Anschluss Startpriorität Ändern der Startpriorität Stromversorgung Stromverteilungskarte Austauschen Symbios Configuration Utility Systemdatum Ändern System-LIESMICH Systemplatine Austauschen Systemstatus-LED Tastatur, Probleme Tastatursperre Einrichten Taste zur Freigabe der Schiene Toptools for Servers Toptools-Konfiguration Uhrzeit Einstellungen ändern externer Anschluss Ventilatoreinheit Austauschen Vergessenes Kennwort...

Inhaltsverzeichnis
