Montage der Rückstellfeder und der Anschläge (DIN links)
1. Anschlagschraube und Unterlegscheibe in die rechte M5-
Gewindebohrung der FH-Mechanik einschrauben.
2. Außenvierkant nach rechts drehen, bis ein Widerstand spürbar wird.
Anschlag des Freilaufs ist erreicht.
3. Kunststoffscheibe auf den Außenvierkant stecken.
4. Federscheibe mit Lochkerbe nach oben auf den Außenvierkant
stecken.

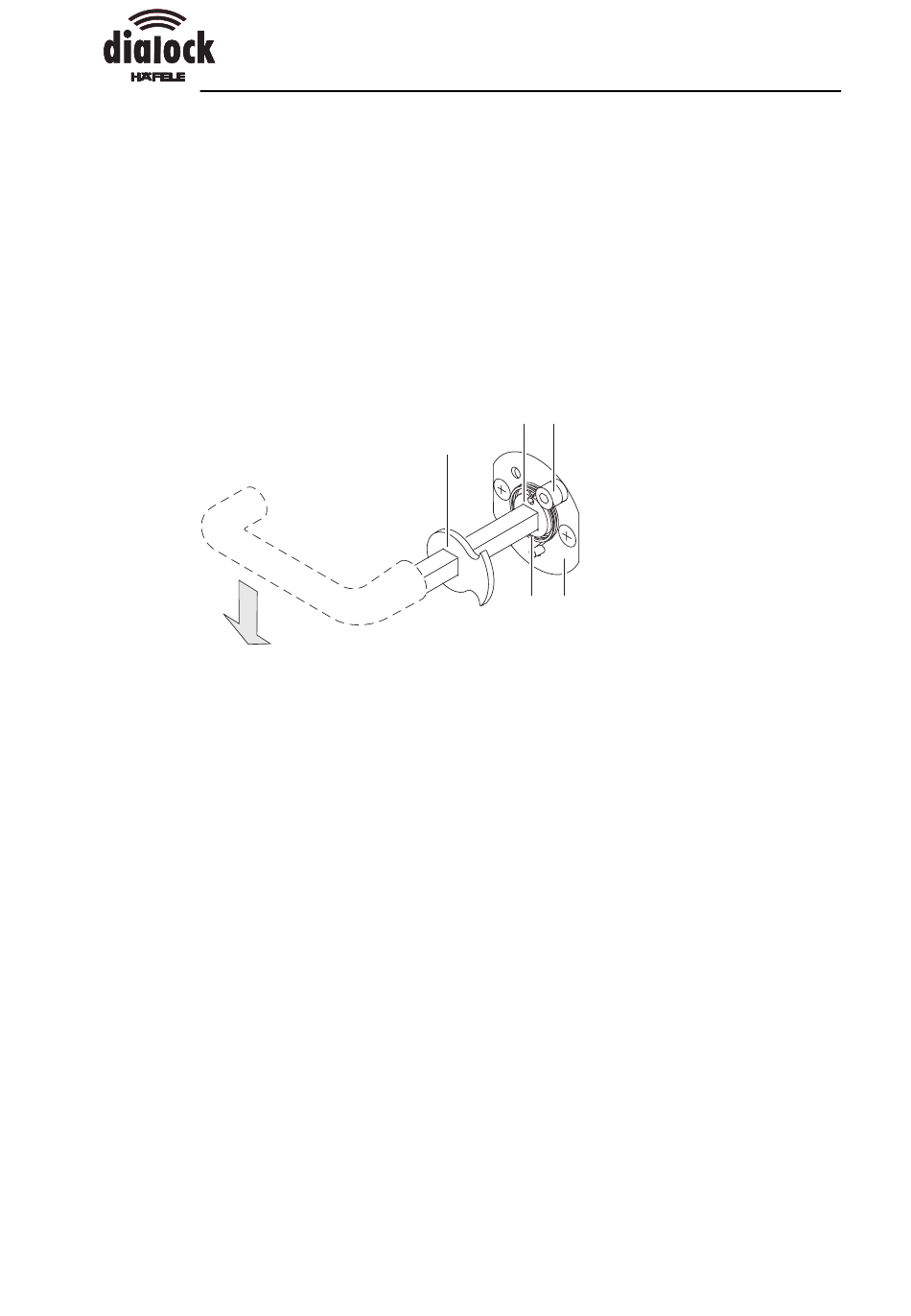

19 FH-Mechanik
20 Rückstellfeder
21 Anschlagscheibe
22 Federscheibe
24 Anschlagschraube mit Unterlegscheibe
5. Rückstellfeder gemäß Abbildung einsetzen: Das äußere Federende
wird über den Zylinderstift der FH-Mechanik eingehakt und liegt auf
dem Gehäuse der FH-Mechanik auf. Das innere Federende hängt
vorne in der Lochkerbe der Federscheibe. Dadurch wird die Feder
um etwa 30 Grad vorgespannt. Die vorderste Federwicklung darf
nicht von der Federscheibe rutschen.
6. Anschlagscheibe gemäß Abbildung auf den Außenvierkant
schieben. Der Abstand zur FH-Mechanik muss noch mindestens 1
cm betragen.
22 24
21
20 19
