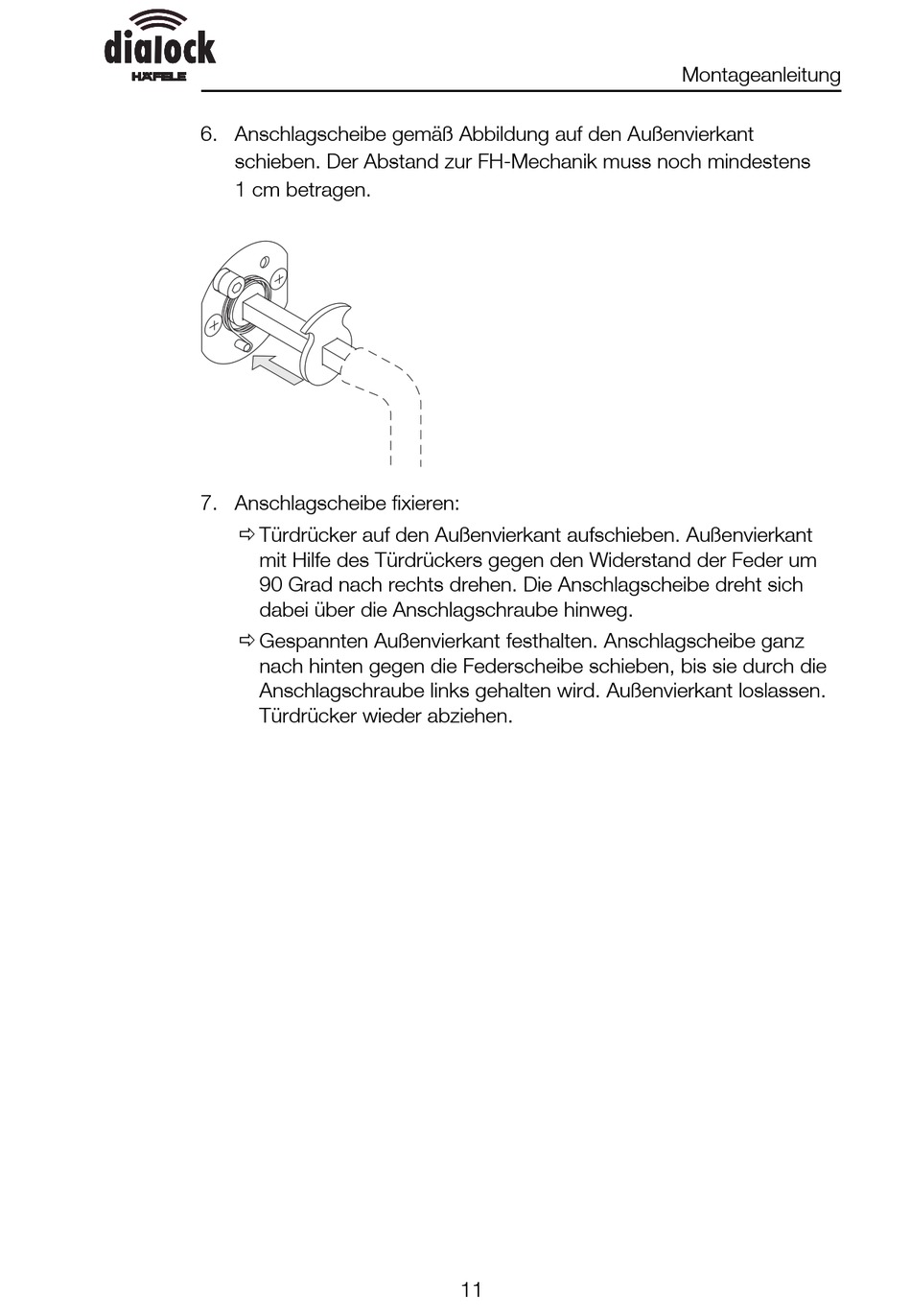

6. Anschlagscheibe gemäß Abbildung auf den Außenvierkant
schieben. Der Abstand zur FH-Mechanik muss noch mindestens
1 cm betragen.
7. Anschlagscheibe fixieren:
Õ Türdrücker auf den Außenvierkant aufschieben. Außenvierkant
mit Hilfe des Türdrückers gegen den Widerstand der Feder um
90 Grad nach rechts drehen. Die Anschlagscheibe dreht sich
dabei über die Anschlagschraube hinweg.
Õ Gespannten Außenvierkant festhalten. Anschlagscheibe ganz
nach hinten gegen die Federscheibe schieben, bis sie durch die
Anschlagschraube links gehalten wird. Außenvierkant loslassen.
Türdrücker wieder abziehen.
