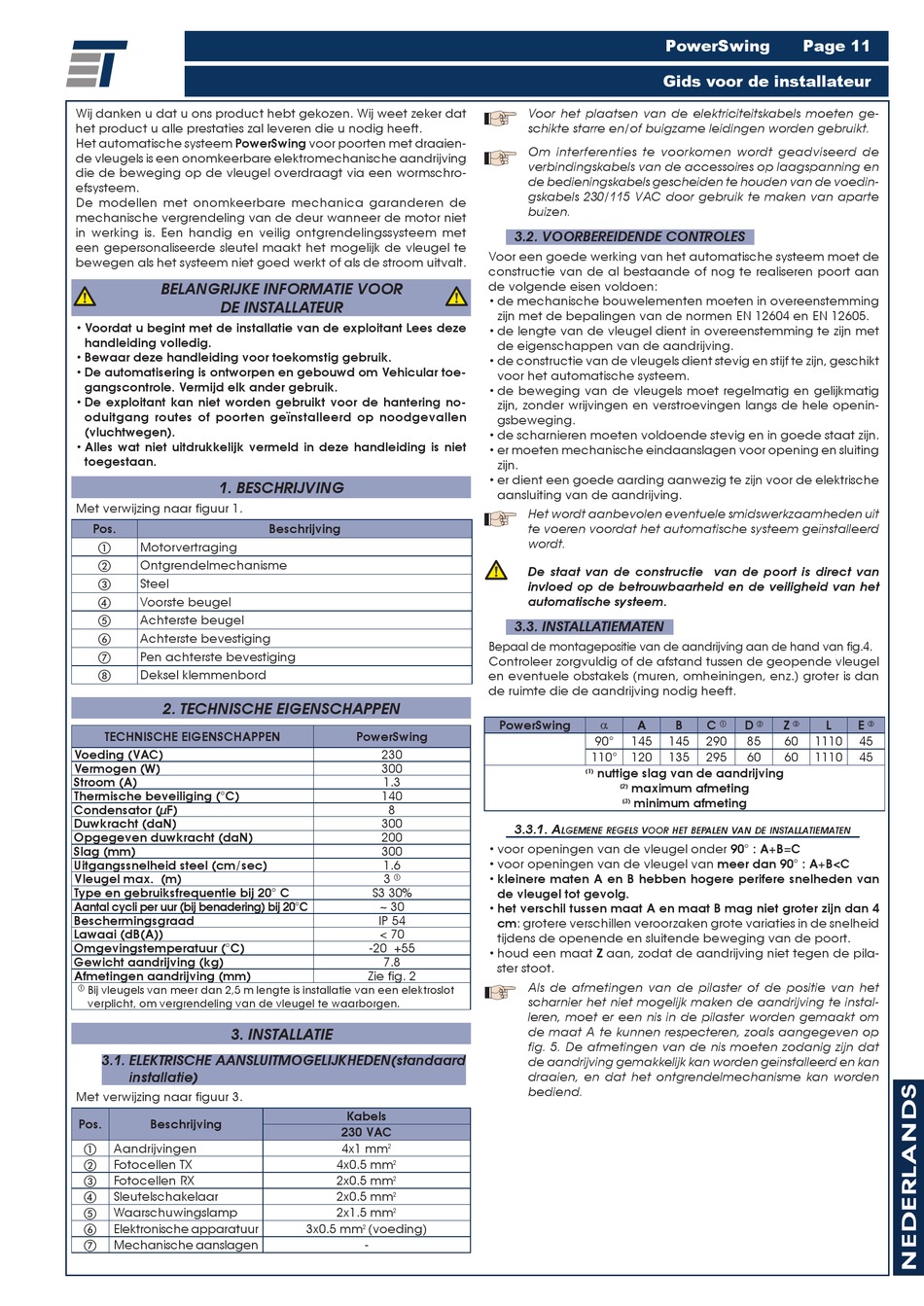

Wij danken u dat u ons product hebt gekozen. Wij weet zeker dat
het product u alle prestaties zal leveren die u nodig heeft.
Het automatische systeem PowerSwing voor poorten met draaien-
de vleugels is een onomkeerbare elektromechanische aandrijving
die de beweging op de vleugel overdraagt via een wormschro-
efsysteem.
De modellen met onomkeerbare mechanica garanderen de
mechanische vergrendeling van de deur wanneer de motor niet
in werking is. Een handig en veilig ontgrendelingssysteem met
een gepersonaliseerde sleutel maakt het mogelijk de vleugel te
bewegen als het systeem niet goed werkt of als de stroom uitvalt.
BELANGRIJKE INFORMATIE VOOR
DE INSTALLATEUR
• Voordat u begint met de installatie van de exploitant Lees deze
handleiding volledig.
• Bewaar deze handleiding voor toekomstig gebruik.
• De automatisering is ontworpen en gebouwd om Vehicular toe-
gangscontrole. Vermijd elk ander gebruik.
• De exploitant kan niet worden gebruikt voor de hantering no-
oduitgang routes of poorten geïnstalleerd op noodgevallen
(vluchtwegen).
• Alles wat niet uitdrukkelijk vermeld in deze handleiding is niet
toegestaan.
1. BESCHRIJVING
Met verwijzing naar figuur 1.
Pos.
Motorvertraging
a
Ontgrendelmechanisme
b
Steel
c
Voorste beugel
d
Achterste beugel
e
Achterste bevestiging
f
Pen achterste bevestiging
g
Deksel klemmenbord
h
2. TECHNISCHE EIGENSCHAPPEN
TECHNISCHE EIGENSCHAPPEN
Voeding (VAC)
Vermogen (W)
Stroom (A)
Thermische beveiliging (°C)
Condensator (µF)
Duwkracht (daN)
Opgegeven duwkracht (daN)
Slag (mm)
Uitgangssnelheid steel (cm/sec)
Vleugel max. (m)
Type en gebruiksfrequentie bij 20° C
Aantal cycli per uur (bij benadering) bij 20°C
Beschermingsgraad
Lawaai (dB(A))
Omgevingstemperatuur (°C)
Gewicht aandrijving (kg)
Afmetingen aandrijving (mm)
Bij vleugels van meer dan 2,5 m lengte is installatie van een elektroslot
a
verplicht, om vergrendeling van de vleugel te waarborgen.
3. INSTALLATIE
3.1. ELEKTRISCHE AANSLUITMOGELIJKHEDEN(standaard
installatie)
Met verwijzing naar figuur 3.
Pos. Beschrijving
Aandrijvingen
a
Fotocellen TX
b
Fotocellen RX
c
Sleutelschakelaar
d
Waarschuwingslamp
e
Elektronische apparatuur
f
Mechanische aanslagen
g
Beschrijving
PowerSwing
230
300
1.3
140
8
300
200
300
1.6
3
a
S3 30%
~ 30
IP 54
< 70
-20 +55
7.8
Zie fig. 2
Kabels
230 VAC
4x1 mm
2
4x0.5 mm
2
2x0.5 mm
2
2x0.5 mm
2
2x1.5 mm
2
3x0.5 mm (voeding)
2
-
Gids voor de installateur
Voor het plaatsen van de elektriciteitskabels moeten ge-
schikte starre en/of buigzame leidingen worden gebruikt.
Om interferenties te voorkomen wordt geadviseerd de
verbindingskabels van de accessoires op laagspanning en
de bedieningskabels gescheiden te houden van de voedin-
gskabels 230/115 VAC door gebruik te maken van aparte
buizen.
3.2. VOORBEREIDENDE CONTROLES
Voor een goede werking van het automatische systeem moet de
constructie van de al bestaande of nog te realiseren poort aan
de volgende eisen voldoen:
• de mechanische bouwelementen moeten in overeenstemming
zijn met de bepalingen van de normen EN 12604 en EN 12605.
• de lengte van de vleugel dient in overeenstemming te zijn met
de eigenschappen van de aandrijving.
• de constructie van de vleugels dient stevig en stijf te zijn, geschikt
voor het automatische systeem.
• de beweging van de vleugels moet regelmatig en gelijkmatig
zijn, zonder wrijvingen en verstroevingen langs de hele openin-
gsbeweging.
• de scharnieren moeten voldoende stevig en in goede staat zijn.
• er moeten mechanische eindaanslagen voor opening en sluiting
zijn.
• er dient een goede aarding aanwezig te zijn voor de elektrische
aansluiting van de aandrijving.
Het wordt aanbevolen eventuele smidswerkzaamheden uit
te voeren voordat het automatische systeem geïnstalleerd
wordt.
De staat van de constructie van de poort is direct van
invloed op de betrouwbaarheid en de veiligheid van het
automatische systeem.
3.3. INSTALLATIEMATEN
Bepaal de montagepositie van de aandrijving aan de hand van fig.4.
Controleer zorgvuldig of de afstand tussen de geopende vleugel
en eventuele obstakels (muren, omheiningen, enz.) groter is dan
de ruimte die de aandrijving nodig heeft.
a
PowerSwing A
90° 145
110° 120
nuttige slag van de aandrijving
(1)
maximum afmeting
(2)
minimum afmeting
(3)
3.3.1. A
lgemene Regels vooR het BepAlen vAn de instAllAtiemAten
• voor openingen van de vleugel onder 90° : A+B=C
• voor openingen van de vleugel van meer dan 90° : A+B<C
• kleinere maten A en B hebben hogere perifere snelheden van
de vleugel tot gevolg.
• het verschil tussen maat A en maat B mag niet groter zijn dan 4
cm: grotere verschillen veroorzaken grote variaties in de snelheid
tijdens de openende en sluitende beweging van de poort.
• houd een maat Z aan, zodat de aandrijving niet tegen de pila-
ster stoot.
Als de afmetingen van de pilaster of de positie van het
scharnier het niet mogelijk maken de aandrijving te instal-
leren, moet er een nis in de pilaster worden gemaakt om
de maat A te kunnen respecteren, zoals aangegeven op
fig. 5. De afmetingen van de nis moeten zodanig zijn dat
de aandrijving gemakkelijk kan worden geïnstalleerd en kan
draaien, en dat het ontgrendelmechanisme kan worden
bediend.
PowerSwing Page 11
B C D Z L
a b c
145 290 85 60 1110
135 295 60 60 1110
E
c
45
45
