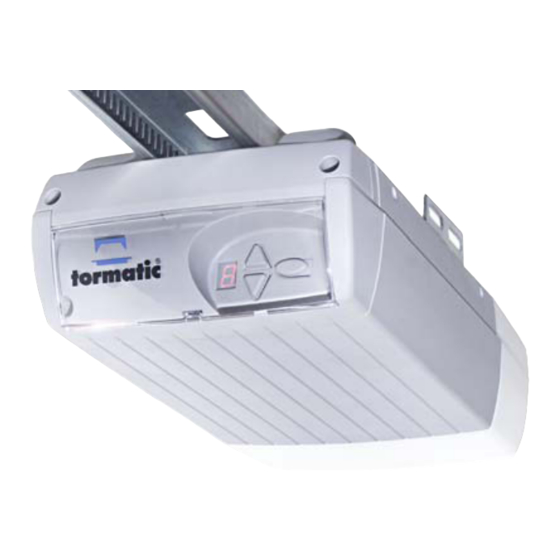

TORMATIC GTA701 NRG Montageanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für TORMATIC GTA701 NRG
Inhaltszusammenfassung für TORMATIC GTA701 NRG
- Seite 1 GTA701 NRG GTA702 NRG...
- Seite 3 max. 45°...
- Seite 4 Y-OB 2 x 1,0 AWG 22 AWG 22 AWG 22 AWG 22 24V- E43U WE GN BN 24V- 1 2 3 4 5 6 7 LS 2 LS 2 LS 2 LS 2 LS 2 230V~...
- Seite 5 A a C B D 3 sec. F< 400N...
-
Seite 6: Allgemeine Informationen
Ersatzteile können zu Beschädigungen, - CE-Konformitätserkllärung Temperaturbereich: - 20°C - +60°C Fehlfunktionen oder Totalausfall des Produktes Nur für trockene Räume führen. Hersteller: Novoferm tormatic GmbH Oberste-Wilms-Str. 15a D-44309 Dortmund Diese Montage-, Bedienungs- und Wartungsanleitung ist während der gesamten Nutzungsdauer aufzubewahren! - Seite 7 • Montageanleitung Zum Wiederverriegeln Arretierstift in die linke Befestigung Laufschiene / Antriebskopf Laufschiene (wie im Bild dargestellt) mit Ketten-ritzel Parkposition (a) zurückstecken und Verbindung (2) auf die Antriebswelle (1a) stecken und mit den 4 zwischen Tor und Antrieb wiederherstellen. Bitte vor der Montage sorgfältig lesen! Montage nur durch entsprechend qualifizierte Blechschrauben 8 x 16 verschrauben.
-
Seite 8: Sondereinstellungen
• Programmieren des Prüfung der Kraftbegrenzungseinrichtung Menüschritt 3: Einstellung Tor- Auf- - Kraftmessgerät im Schließbereich positionieren. Antriebes Position (Wenn kein Messgerät vorhanden ist z. Bsp. Halten Sie die Taste für 3 Sekunden gedrückt. Antriebskarton verwenden) Bedienelemente Ziffer 3 erscheint auf der Anzeige 8a. - Tor aus der Endpositon AUF starten. -
Seite 9: Weitere Betriebsarten
• Wartung/Überprüfung Menü- Betriebsart • Interne Sicherheitseinrichtung wert Läuft das Tor während der Zu-Fahrt auf ein Hinder- Zu Ihrer Sicherheit empfehlen wir, die nis, stoppt der Antrieb und gibt das Hindernis Normalbetrieb Toranlage vor der ersten Inbetrieb- durch Öffnen bis in die obere Endlage wieder frei. (Werkseinstellung) nahme und nach Bedarf - jedoch min- Während der letzten 2 Sekunden der Zu-Fahrt wird... -
Seite 10: Fehlersuchanleitung
• Fehlersuchanleitung Wichtiger Hinweis: Bei Arbeiten am Antrieb ist unbedingt vorher der Netzstecker zu ziehen!!! Störung Mögliche Ursachen Abhilfe Tor schließt / öffnet nicht vollständig. Tormechanik hat sich verändert. Tor überprüfen lassen. Schließ- / Öffnungskraft zu schwach eingestellt. Krafteinstellung durchführen (Menüschritte 5 und 6). Endposition nicht richtig eingestellt.
