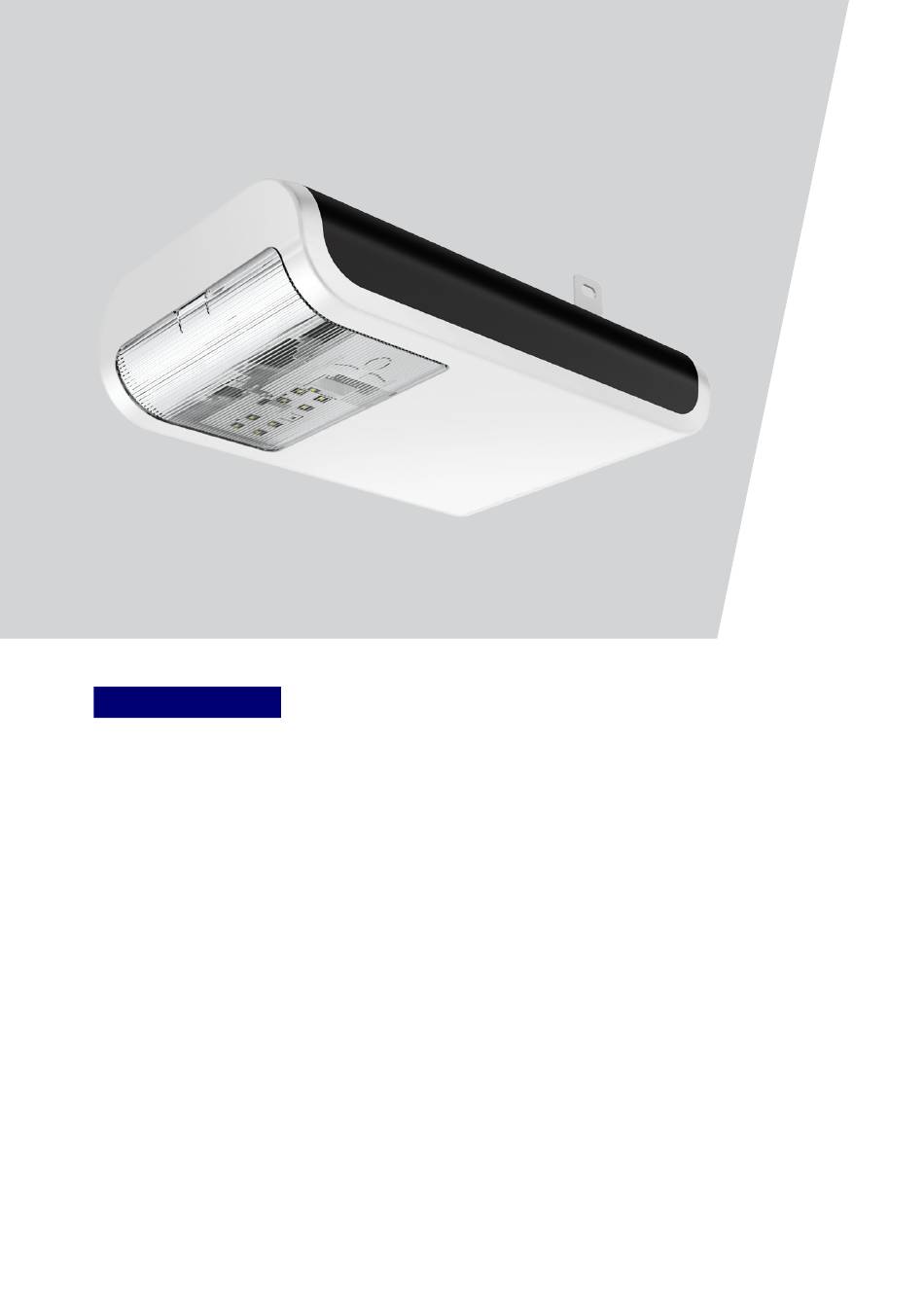

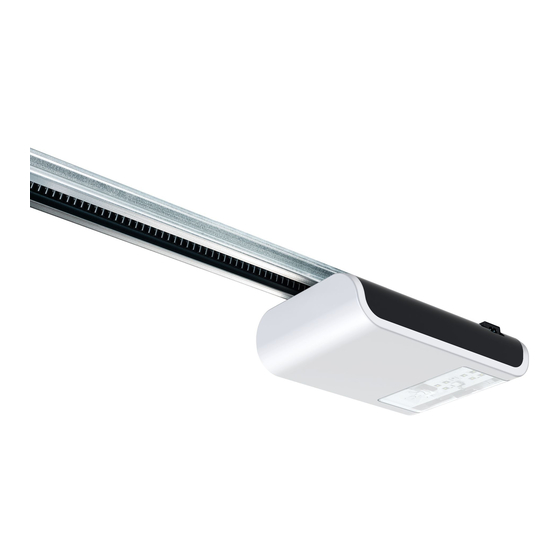

- Seite 1 W-600 WN 929001-63-6-50 02-2021...
- Seite 2 Hel eller delvis kopiering, distribution eller udnyttelse af dette dokument, det være sig i elektronisk eller mekanisk form, herunder fotokopiering og optagelse, kræver forudgående skriftligt samtykke fra TORMATIC, uanset formålet. Der tages forbe- hold for tekniske ændringer - afvigelser kan forekomme - leveringsomfanget af-...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Allgemeine Informationen .................... 3 Inhalt und Zielgruppe..................... 3 1.1.1 Darstellungen in Abbildungen..............3 Piktogramme und Signalwörter ................3 Gefahrensymbole ....................4 Hinweis- und Infosymbol ..................4 2 Sicherheit........................4 Bestimmungsgemäßer Gebrauch ................. 5 Vorhersehbare Fehlanwendung ................5 Personalqualifikation ..................... 6 Gefahren, die vom Produkt ausgehen können............ - Seite 4 4.8.7 Prüfung der Kraftbegrenzung ..............22 Sondereinstellungen.................... 23 4.9.1 Menü "Sondereinstellungen" öffnen ............23 4.9.2 Menü 5 + Menü 6: Kraftbegrenzung für Auf- und Zufahrt ....... 23 4.9.3 Menü 7: Lichtzeiten einstellen ..............24 4.9.4 Menü 8: Toranpassungen............... 24 4.9.5 Menü...
-
Seite 5: Allgemeine Informationen
Allgemeine Informationen Inhalt und Zielgruppe Dieses Handbuch beschreibt den Garagentorantrieb der Modulreihe W-600 Folgenden als "Produkt" bezeichnet). Dieses Handbuch richtet sich sowohl an technisches Personal, welches mit Montage- und Wartungsarbeiten beauftragt wird, als auch an die Endverbraucher des Produkts. Im vorliegenden Handbuch wird nur die Steuerung per Handsender beschrieben. -
Seite 6: Gefahrensymbole
Gefahrensymbole Gefahr! Dieses Zeichen weist Sie auf eine unmittelbare Gefahr für das Leben und die Gesundheit von Personen hin, die zu lebensgefährlichen Ver- letzungen oder dem Tod führen kann. Warnung vor elektrischer Spannung! Dieses Symbol weist darauf hin, dass beim Umgang mit dem System Gefahren aufgrund von elektrischer Spannung für Leben und Ge- sundheit von Personen bestehen. -
Seite 7: Bestimmungsgemäßer Gebrauch
• Beachten Sie alle in dieser Anleitung enthaltenen Hinweise zum bestimmungsgemäßen Gebrauch. • Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. • Die Installation darf nur durch qualifiziertes technisches Personal erfolgen. • Veränderungen am Produkt dürfen nur mit ausdrücklicher Genehmigung durch den Hersteller vorgenommen werden. -
Seite 8: Personalqualifikation
Personalqualifikation Nur Personal, welches dieses Handbuch kennt und sich der Gefahren im Um- gang mit diesem Produkt bewusst ist, darf das Produkt nutzen. Die einzelnen Tä- tigkeiten erfordern unterschiedliche Personalqualifikationen, die in der folgenden Tabelle aufgelistet sind. Tätigkeiten Bediener Fachkräfte Elektrofachkraf einschlägiger Ausbildung z. -
Seite 9: Produktbeschreibung
Stoß- und Quetschgefahr am Tor! WARNUNG Bei der Kraftlernfahrt wird der normale mechanische Widerstand beim Öffnen und Schließen des Tors in den Antrieb eingelernt. Die Kraftbegrenzung ist bis zum Abschluss des Einlernvorgangs deak- tiviert. Die Bewegung des Tors wird durch ein Hindernis nicht gestoppt! •... -
Seite 10: Technische Daten
Max. Torgröße: 10 m Beleuchtungs-LED: 1,6 W 160 kg Max. Gewicht: Sicherheit gem. EN 13849-1 Modellspezifikationen Eingang STOPP-A: Kat. 2 / PLC W-600 Steuerung: Eingang STOPP-B: Kat. 2 / PLC Impulsbetrieb, Betriebsart: Interne Kat. 2 / PLC ferngesteuert Kraftbegrenzung: Antriebstyp:... -
Seite 11: Typenschild
1. Öffnen Sie die Bedienklappe am Antriebskopf. 2. Bestimmen Sie die Funkfrequenz anhand der Typenbezeichnung auf dem Etikett. 433 MHz TRX-433 12345 202005 Abb. 3: Etikett mit Typenbezeichnung des Funkmoduls Typenbezeichnung Technische Daten TRX-433 f = 433,92 MHz, Perp < 10 mW TRX-868 f = 868,3 MHz, Perp <... -
Seite 12: Installation Und Montage
Installation und Montage Sicherheitshinweise für die Installation und Montage • Die Installation darf nur durch qualifiziertes technisches Personal erfolgen. • Machen Sie sich vor Beginn der Produktinstallation mit allen Installationsanweisungen vertraut. Antriebe und Zubehör AWG 22 Y-OB 2x 1,0 AWG 22 AWG 22 AWG 22 Abb. 5: Antriebe und Zubehör... -
Seite 13: Lieferumfang
Lieferumfang Der Lieferumfang richtet sich nach Ihrer Produktkonfiguration. Üblicherweise sieht dieser wie folgt aus: Automatic Door WARNUNG: Automatisches Tor - Nicht im Bewegungsbereich des Tores aufhalten, da sich das Tor unerwartet in Bewegung setzen kann! WARNING: Automatic door - The door may operate unexpectedly, therefore do not allow anything/anyone to stay in the path of the door! Abb. 6: Lieferumfang 1. -
Seite 14: Vorbereitung Der Montage
Vorbereitung der Montage Gefahr durch Umstoßen oder Umfallen! VORSICHT Personen können durch das Tor gestoßen oder umgestoßen wer- den. Achten Sie darauf, dass das Tor nicht in öffentliche Fußwege oder Straßen hineinragt. Gefahr durch Quetschen! VORSICHT Quetsch- und Schergefahr an den Verriegelungsmechanismen des Garagentors. -
Seite 15: Montage Des Garagentorantriebs
Montage des Garagentorantriebs Folgen Sie den Abbildungen auf dem A3-Montageposter. Schritt Installation Klappen Sie die Laufschiene (3 & 8) vollständig aus .Drücken Sie den Laufschienenverbinder (7) mittig über die Stoßkante. Die Kette oder der Zahnriemen ist gegebenenfalls nachzuspannen. Siehe Abbildung. Montieren Sie die Mittenabhängung (13) an die Laufschiene. -
Seite 16: Garagentorantrieb Verkabeln - Netzanschluss Und Steuerung
3. Das Garagentor kann nun manuell bewegt werden. 4. Um das Tor für einen längeren Zeitraum manuell zu betätigen, können Sie den Arretierstift (II) im Laufschlitten in die dafür vorgesehene Bohrung (III) stecken. Um den Normalbetrieb wieder herzustellen, lösen Sie den Arretier- stift (II). -
Seite 17: Übersicht Anschlussplan
4.6.1 Übersicht Anschlussplan I H G F E 180R LS 4 LS 4 LS 2 LS 2 24V- 230V~ DE - 15... -
Seite 18: Impulsgeber Und Externe Sicherheitseinrichtungen
Klemme Beschreibung Übersicht der Anschlussbelegung am Antriebskopf. Stecksockel für Funkempfänger Anschluss für Antenne. Bei Verwendung einer externen Antenne muss die Abschirmung auf die links daneben liegende Klemme (F) gelegt werden. Anschluss für externen Impulsgeber (Zubehör, z. B. Schlüsseltaster oder Codetaster) Anschluss für Schlupftürkontakt (Zubehör) oder Notstopp Über diesen Eingang wird der Antrieb gestoppt bzw. -
Seite 19: Antennenverlegung
Antennenverlegung Gefahr durch elektrische Spannung! GEFAHR Trennen Sie vor dem Entfernen der Abdeckung den Antriebskopf von der Stromversorgung, indem Sie den Netzstecker ziehen. Montieren Sie nach dem Verlegen der Antenne wieder die Abde- ckung am Antriebskopf. Schließen Sie erst danach den Antriebs- kopf wieder an die Stromversorgung an. -
Seite 20: Vorbereitung
4.8.1 Vorbereitung 1. Stellen Sie sicher, dass das Garagentor sicher mit dem Laufschlitten verbun- den ist. 2. Stellen Sie sicher, dass die Antenne korrekt positioniert ist (siehe Abschnitt "Antennenverlegung"). 3. Stellen Sie sicher, dass Sie alle Handsender, die Sie für dieses Garagentor einlernen möchten, zur Hand haben. -
Seite 21: Menü 2: Lichtfunktion Für Den Handsender
4.8.3 Menü 2: Lichtfunktion für den Handsender Abb. 12: Lichtfunktion für den Handsender programmieren 1. Drücken Sie die Programmiertaste (PROG-Taste) (D) zweimal kurz. ð Der Wert "2" wird angezeigt. 2. Drücken Sie die Taste auf dem Handsender, mit der das Licht gesteuert wer- den soll, bis der Digitalpunkt (A1) in der Anzeige 4x blinkt. -
Seite 22: Menü 3 + Menü 4: Einstellung Der Endpositionen
4.8.5 Menü 3 + Menü 4: Einstellung der Endpositionen Abb. 14: Einstellung der Endposition AUF 1. Halten Sie die Programmiertaste (PROG-Taste) (D) für ca. 3 Sekunden ge- drückt. ð Der Wert "3" wird angezeigt. 2. Drücken Sie die AUF-Taste und prüfen Sie, ob das Garagentor in Richtung AUF fährt. -
Seite 23: Kraftlernfahrt
4.8.6 Kraftlernfahrt Stoß- und Quetschgefahr am Tor! WARNUNG Bei der Kraftlernfahrt wird der normale mechanische Widerstand beim Öffnen und Schließen des Tors in den Antrieb eingelernt. Die Kraftbegrenzung ist bis zum Abschluss des Einlernvorgangs deak- tiviert. Die Bewegung des Tors wird durch ein Hindernis nicht ge- stoppt! •... -
Seite 24: Prüfung Der Kraftbegrenzung
4.8.7 Prüfung der Kraftbegrenzung • Nach Abschluss der Lernfahrten muss die Kraftbegrenzung ge- HINWEIS prüft werden • Der Antrieb muss einmal monatlich geprüft werden. F< 400N 50 mm Abb. 17: Kraftbegrenzung prüfen 1. Positionieren Sie ein Kraftmessgerät oder ein geeignetes Hindernis (z. B. die äußere Verpackung des Antriebs) im Schließbereich des Tors. -
Seite 25: Sondereinstellungen
Sondereinstellungen 4.9.1 Menü "Sondereinstellungen" öffnen 1. Um in die Menüs für Sondereinstellungen zu gelangen, halten Sie die Pro- grammiertaste (PROG-Taste) (D) für ca. 3 Sekunden gedrückt. ð Der Wert "3" wird angezeigt. 2. Drücken Sie erneut die Programmiertaste (PROG-Taste) (D). ð... -
Seite 26: Menü 7: Lichtzeiten Einstellen
4.9.3 Menü 7: Lichtzeiten einstellen 1. Wählen Sie Menüpunkt "7". ð Nach ca. 2 Sekunden blinkt die Anzeige und der eingestellte Wert für die Lichtzeit erscheint. Im Auslieferungszustand ist der Wert "0" eingestellt. 2. Passen Sie die Einstellung ggf. mithilfe der AUF- (B) und ZU- (C) Tasten an. Wert Lichtzeit Vorwarnzeit... -
Seite 27: Menü 9: Einstellungen Weitere Betriebsarten
3. Drücken Sie die Programmiertaste (PROG-Taste) (D). ð Der Wert “9” wird angezeigt. 4.9.5 Menü 9: Einstellungen weitere Betriebsarten 1. Wählen Sie Menüpunkt "9". ð Nach ca. 2 Sekunden blinkt die Anzeige und die Einstellung der Betriebsart erscheint. Im Auslieferungszustand ist der Wert "0" eingestellt. 2. -
Seite 28: Menü A: Offenhaltzeit Einstellen
3. Drücken Sie die Programmiertaste (PROG-Taste) (D). ð Bei Einstellung 0, 1, 2 und 5 wird Wert “H“ angezeigt. Weiter mit Menü H. ð Bei Einstellung 6, 7, 8 und 9 wird Wert “A“ angezeigt. Weiter mit Menü A. Stoß- und Quetschgefahr durch automatische Bewegung des WARNUNG Tors! Achten Sie darauf, dass sich keine Personen im Bewegungsbe-... -
Seite 29: Menü H: Einstellungen Stopp-A
4.9.7 Menü H: Einstellungen STOPP-A 1. Wählen Sie Menüpunkt “H”. ð Nach ca. 2 Sekunden blinkt die Anzeige und die Einstellung der Betriebsart erscheint. Im Auslieferungszustand ist der Wert “0” eingestellt. 2. Passen Sie die Einstellung ggf. mithilfe der AUF- (B) und ZU- (C) Tasten an. Wert Beschreibung Anmerkungen Anschluss eines ENS-S 8200 oder Extra 412 (mit 8k2-... -
Seite 30: Betrieb
Betrieb Sicherheitshinweise für den Betrieb Beachten Sie für den Betrieb folgende Sicherheitshinweise: • Benutzung nur durch unterwiesene Personen. • Alle Benutzer müssen mit den anwendbaren Sicherheitsvorschriften vertraut sein. • Halten Sie die für den Einsatzbereich geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen ein. •... -
Seite 31: Garagentor Von Hand Öffnen Und Schließen
Garagentor von Hand öffnen und schließen Stoß- und Quetschgefahr durch unkontrollierte Bewegung des WARNUNG Tors! Beim Einsatz der Schnellentriegelung kann sich das Garagentor unkontrolliert bewegen. Das Garagentor ist möglicherweise nicht mehr korrekt ausbalanciert oder die Federn sind beschädigt oder besitzen nicht mehr die notwendige Spannkraft. •... -
Seite 32: Garagentor Öffnen Und Schließen (Weitere Betriebsarten)
Garagentor öffnen und schließen (weitere Betriebsarten) Mögliche Betriebsarten siehe Kapitel "Sondereinstellungen". Fehlersuche Gefahr durch elektrische Spannung! GEFAHR Tödlicher Stromschlag durch Berühren von spannungsführenden Teilen. Bei Arbeiten am Antrieb ist unbedingt vorher der Netzstecker zu ziehen! Störung Mögliche Ursachen Abhilfe Tor schließt / öffnet nicht Tormechanik hat sich verändert. -
Seite 33: Diagnoseanzeige
Diagnoseanzeige Wert Zustand Diagnose / Abhilfe Antrieb startet und Wert "0" Antrieb erhält einen Startimpuls am Eingang START oder erlischt. durch einen Sender. Normalbetrieb. Garagentor hat Endposition AUF erreicht. Garagentor hat Endposition ZU erreicht. Endposition wurde nicht erreicht. Wert "0" wird beim Antrieb im Modus Kraftlernfahrt. -
Seite 34: Werkseinstellungen Wiederherstellen
Wert Zustand Diagnose / Abhilfe Urlaubssperre aktiviert. Schiebeschalter SafeControl/Signal 112 in Position EIN. Garagentor öffnet sich Zurücksetzen. nicht. Test Schlupftürkontakt Überprüfen Sie die Leitungen und Klemmverbindungen fehlgeschlagen. des Schlupftürkontaktes. Werkseinstellungen wiederherstellen 1. Drücken Sie gleichzeitig die Tasten AUF (B) und ZU (C). Abb. 19: Werkseinstellungen 2. -
Seite 35: Inspektions- Und Prüfprotokoll
Inspektions- und Prüfprotokoll Eigner/Betreiber: Standort: Antriebsdaten Antriebstyp: Fabrikationsdatum: Hersteller: Betriebsart: Tordaten Typ: Konstruktionsjahr: Seriennummer: Gewicht Torblatt: Abmessungen: Installation, Erstinbetriebnahme Firma, Installationsbetrieb: Name, Installationsbetrieb: Datum der Erstinbetriebnahme: Unterschrift: Sonstiges: Änderungen: DE - 33... -
Seite 36: Garagentorantrieb Testen
Garagentorantrieb testen Eine Inspektion ersetzt nicht die erforderlichen Wartungstätigkei- HINWEIS ten! Nach jeder Inspektion sind festgestellte Mängel umgehend zu beseitigen. Zu Ihrer Sicherheit muss die Toranlage vor der ersten Inbetrieb- HINWEIS nahme und nach Bedarf – jedoch mindestens einmal jährlich – ge- mäß... -
Seite 37: Prüflisten
Prüflisten Prüfliste der Toranlage Ausstattung bei Inbetriebnahme mit einem Häkchen dokumentieren. Komponente vorhanden? Prüfpunkt Anmerkung Garagentor Manuelles Öffnen und Schließen Leichtgängigkeit Befestigungen / Steckverbindungen Zustand / Sitz Bolzen / Gelenke Zustand / Schmierung Laufrollen / Halterungen Laufrollen Zustand / Schmierung Dichtungen / Schleifkontakte Zustand / Sitz Torrahmen / Torführung... -
Seite 38: Prüfungs- Und Wartungsnachweis Der Toranlage
Komponente vorhanden? Prüfpunkt Anmerkung Umgebungsbedingungen Sicherheitsabstände Andere Einrichtungen Verriegelung / Schloss Funktion / Zustand Schlupftür Funktion / Zustand 5.2.1 Schlupftürkontakt Funktion / Zustand 5.2.2 Torschließer Funktion / Zustand Ampelsteuerung Funktion / Zustand Lichtschranken Funktion / Zustand Schließkantensicherung Funktion / Zustand Dokumentation Betreiber / Eigner Typenschild / CE-Kennzeichen vollständig / lesbar... -
Seite 39: Wartung / Überprüfung
Wartung / Überprüfung Zu Ihrer Sicherheit muss die Toranlage vor der ersten Inbetrieb- HINWEIS nahme und nach Bedarf – jedoch mindestens einmal jährlich – ge- mäß der Prüfliste in Kapitel "Prüflisten" geprüft werden. Die Prü- fung kann von einer Person mit Sachkundenachweis oder einem Fachbetrieb durchgeführt werden. -
Seite 40: Demontage / Entsorgung
Bitte beachten Sie, dass sich der Geltungsbereich ausschließlich auf die private Nutzung der Anlage erstreckt. Unter privater Nutzung verstehen wir max. 10 Zy- klen (AUF/ZU) pro Tag. Der vollständige Text der Garantiebestimmung ist unter der folgenden Internetadresse verfügbar: https://www.tormatic.de/garantiebestimmungen 38 - DE... -
Seite 41: Konformitäts- Und Einbauerklärung
EN 61000-6-2:2005 / AC:2005 Sonstige angewandte EN 12453:2019; EN 300220-1:2017-05; EN 300220-2:2017-05; technische Normen und EN 301489-1:2017 Spezifikationen: Hersteller und Name des Novoferm tormatic GmbH Bevollmächtigten der Eisenhüttenweg 6 technischen Unterlagen: 44145 Dortmund Ort und Datum der Ausstellung: Dortmund, den 24.11.2018 Dirk Gößling, Geschäftsführer... - Seite 196 Novoferm tormatic GmbH Eisenhüttenweg 6 44145 Dortmund...
