Dometic FreshWell3000 Montageanleitung

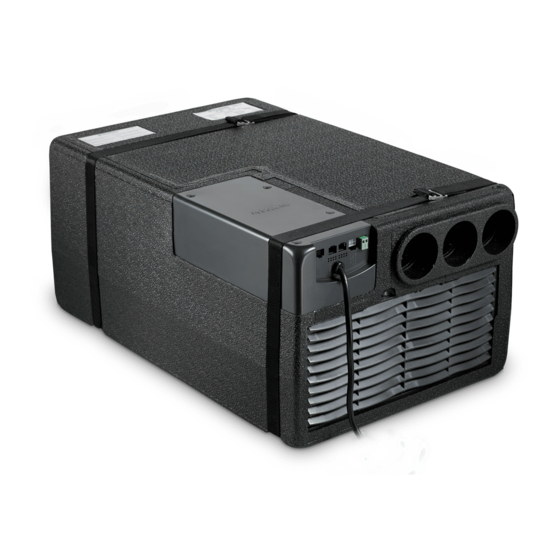

Staukastenklimaanlage
Vorschau ausblenden
Andere Handbücher für FreshWell3000:
- Bedienungsanleitung (440 Seiten) ,
- Kurzbedienungsanleitung (105 Seiten) ,
- Montageanleitung (262 Seiten)
Verwandte Anleitungen für Dometic FreshWell3000
Inhaltszusammenfassung für Dometic FreshWell3000
- Seite 1 FreshWell3000 Ø 32 mm Dometic WAECO International GmbH Hollefeldstrasse 63 D-48282 Emsdetten dometic.com...
- Seite 2 LIN1 LIN2 DC-Kit 12 V N2-N3 AC-L1 IN FAN OUT FAN N1-N4 COMP HEATER N5-N6 1 2 3 4 5 6 DC-Kit CN10 1, 4 Inverter 1, 3, 4, 5 GND 2, 5 Remote On 3, 6 Economy LIN 2 2 9 , 230 Vw LIN 1...
-
Seite 19: Erklärung Der Symbole
FreshWell3000 Erklärung der Symbole Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis Erklärung der Symbole ......... .17 Sicherheits- und Einbauhinweise . -
Seite 20: Sicherheits- Und Einbauhinweise
Sicherheits- und Einbauhinweise FreshWell3000 Sicherheits- und Einbauhinweise Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vorge- schriebenen Sicherheitshinweise und Auflagen! Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden: • Beschädigungen am Produkt durch mechanische Einflüsse und Über- spannungen •... -
Seite 21: Umgang Mit Elektrischen Leitungen
FreshWell3000 Sicherheits- und Einbauhinweise VORSICHT! • Die Staukastenklimaanlage muss so sicher installiert werden, dass diese nicht herabfallen kann. • Betreiben Sie die Staukastenklimaanlage nur, wenn das Gehäuse und die Leitungen unbeschädigt sind. • Setzen Sie die Staukastenklimaanlage nicht in der Nähe von entflamm- baren Flüssigkeiten ein. -
Seite 22: Zielgruppe Dieser Anleitung
Zielgruppe dieser Anleitung FreshWell3000 ACHTUNG! • Müssen Leitungen durch scharfkantige Wände geführt werden, so verwenden Sie Leerrohre bzw. Leitungsdurchführungen. • Verlegen Sie keine losen oder scharf abgeknickten Leitungen an elek- trisch leitenden Materialien (Metall). • Ziehen Sie nicht an Leitungen. -
Seite 23: Bestimmungsgemäßer Gebrauch
Die Staukastenklimaanlage ist nicht für die Installation in Baumaschinen, Land- maschinen oder ähnlichen Arbeitsgeräten geeignet. Bei zu starker Vibrations- einwirkung ist eine ordnungsgemäße Funktion nicht gewährleistet. Die Funktion von FreshWell3000 ist garantiert für Temperaturen zwischen 0 °C und 52 °C. HINWEIS Weitere Informationen zur Staukastenklimaanlage wie die technische Beschreibung oder Bedienung finden Sie in der Bedienungsanleitung. -
Seite 24: Montage
Montage FreshWell3000 Montage VORSICHT! Verletzungsgefahr! Die Montage der Staukastenklimaanlage darf ausschließlich von entsprechend ausgebildeten Fachbetrieben durchgeführt werden. Die nachfolgenden Informationen richten sich an Fachkräfte, die mit den anzuwendenden Richtlinien und Sicherheitsvorkehrungen vertraut sind. Hinweise zur Montage Vor der Montage der Staukastenklimaanlage muss diese Montageanleitung vollstän- dig gelesen werden. - Seite 25 FreshWell3000 Montage Hinweise zum Montageort • Zur Installation der Staukastenklimaanlage müssen Öffnungen auf dem Boden angebracht werden. Diese Öffnungen müssen leicht zugänglich sein und dürfen nicht durch Bauteile des Fahrzeugs verdeckt werden. • Prüfen Sie vor Montage der Staukastenklimaanlage, ob durch den Einbau der Staukastenklimaanlage ggf.
- Seite 26 Montage FreshWell3000 Hinweise zur Elektrik (siehe Abb. c) Nr. in Abb. c Bezeichnung Lüftermotor (innen) Lüftermotor (außen) Kondensator Kompressor Temperatursensor Platine Platine Display PCB-Schnittstelle Softstart Ventil Widerstand • Lassen Sie die Staukastenklimaanlage nur von einer Fachkraft elektrisch anschließen. • Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung.
-
Seite 27: Befestigungsbügel Und Gurte Befestigen
FreshWell3000 Montage Öffnungen erstellen Siehe Abb. 3 ➤ Zeichnen Sie die Lage und Größe der Öffnungen mit Hilfe der Schablone vor, die in der Verpackung enthalten ist (A und B). Siehe Abb. 4 ➤ Bohren Sie die Ecken aus (A). -
Seite 28: Empfänger Befestigen
Montage FreshWell3000 Empfänger befestigen Siehe Abb. 9 ➤ Bohren Sie ein Öffnung von 50 mm in die Wand. Siehe Abb. 0 ➤ Führen Sie das Kabel durch die Öffnung zur Staukastenklimaanlage. ➤ Befestigen Sie den Empfänger wie dargestellt. Anschlussleitungen verlegen... -
Seite 29: Luftführung
FreshWell3000 Montage Luftführung Siehe Abb. b Realisieren Sie die Luftführung mit Kanälen aus handelsüblichen Bauteilen (nicht im Lieferumfang enthalten). Es wird empfohlen, Papprohre für Klimaanlagen mit Innen- verkleidung aus Aluminium und PVC-Außenverkleidung zu verwenden. Der Nenn- Innendurchmesser dieser Rohre sollte 60 mm betragen, der Außendurchmesser 65 mm. -
Seite 30: Störungsbeseitigung
Störungsbeseitigung FreshWell3000 Störungsbeseitigung Störung Ursache Behebung ➤ Stellen Sie die Staukasten- Keine Kühlleistung Die Staukastenklimaanlage ist nicht auf Kühlen eingestellt. klimaanlage auf Kühlen. Die Umgebungstemperatur ist höher als Die Staukastenklimaanlage ist nur für 52 °C. eine Umgebungstemperatur bis 52 °C ausgelegt. - Seite 31 FreshWell3000 Störungsbeseitigung Störung Ursache Behebung ➤ Reinigen Sie den Luftfilter. Schlechte Der Luftfilter ist verstopft. Luftleistung ➤ Wenden Sie sich an eine Das Register des Wärmetauschers ist verschmutzt. autorisierte Fachwerkstatt. Das innere Gebläse ist defekt. ➤ Reinigen Sie die Ablauföffnungen Wassereintritt im Die Ablauföffnungen für Kondenswasser...
-
Seite 32: Entsorgung
Entsorgung FreshWell3000 Entsorgung Vorschriften für Umweltschutz und fachgerechte Entsorgung Alle Organisationen müssen eine Reihe von Maßnahmen anwenden, um den Einfluss, den ihre Aktivitäten (Herstellung, Produkte, Service usw.) auf die Umwelt haben, zu erkennen, zu bewerten und zu kontrollieren. Die zu befolgenden Maßnahmen zur Erkennung von erheblichen Auswirkungen auf die Umwelt müssen folgende Faktoren zu berücksichtigen:... -
Seite 33: Technische Daten
FreshWell3000 Technische Daten Weitere Informationen zur korrekten Deinstallation unserer Produkte entnehmen Sie bitte den Recycling-Anleitungen auf www.dometic.com. ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll. ➤ Achten Sie im Betrieb sowie bei Reparaturen und Wartungsarbeiten darauf, dass der Kühlkreislauf nicht beschädigt wird und das Kältemittel nicht entweichen kann. - Seite 34 Technische Daten FreshWell3000 FreshWell3000 Treibhauspotential (GWP): 2088 Zusätzliches Heizelement: 500 W Gebläse: 3 Gebläsestufen 1 Automatikmodus Schutzklasse: IP X5 Max. Raumvolumen des Fahrzeugs 30 m³ (mit isolierten Wänden): Abmessungen L x B x H: 628 x 400 x 286 mm Gewicht: ca.
