10
Hardware-Test
.02

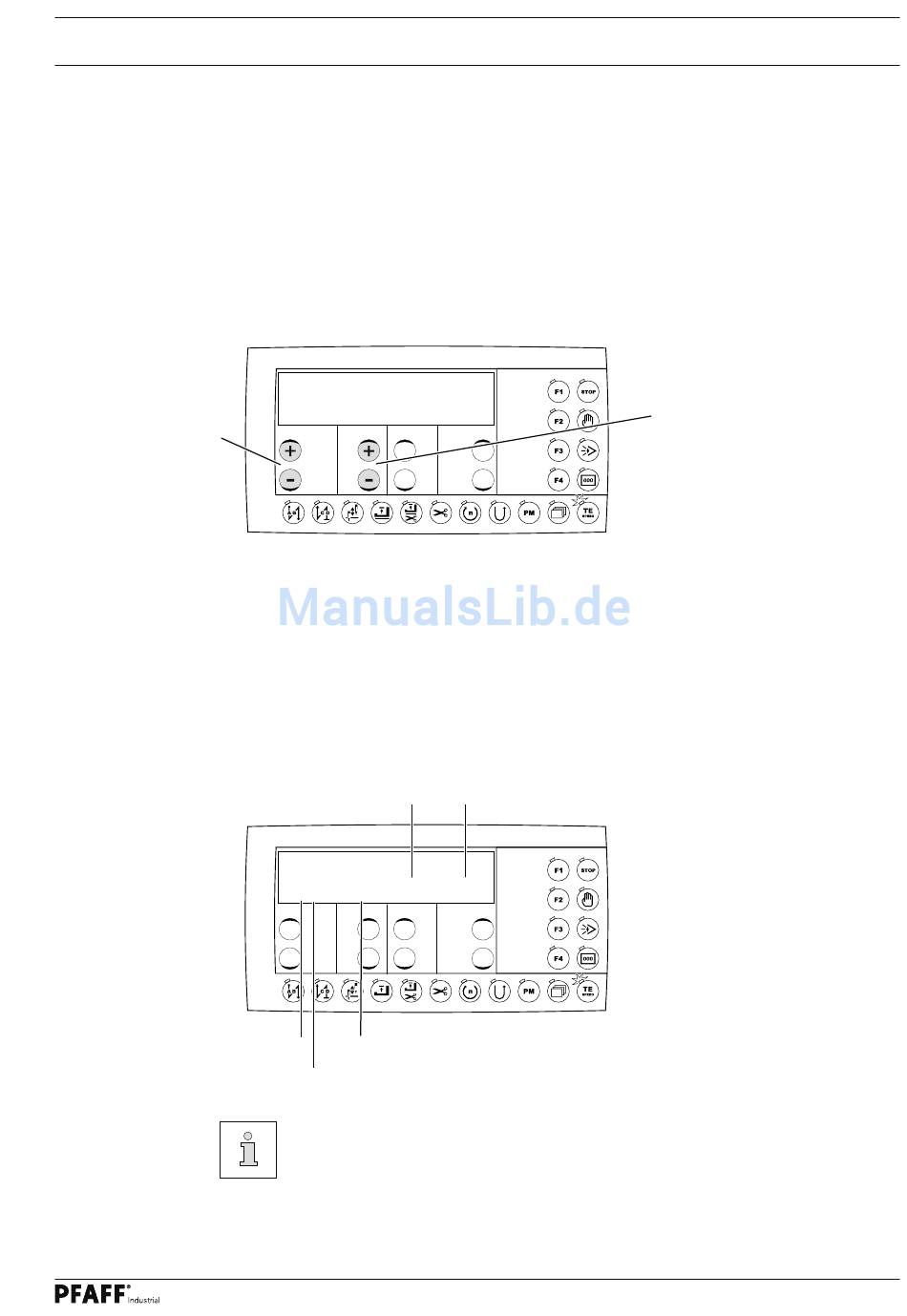

Der Hardware-Test ist ein Prüfprogramm, mit dem es möglich ist, mit Hilfe des Bedienfeldes
verschiedene Komponenten der Steuerung und der Maschineninstallation zu überprüfen.
Die Überprüfung erfolgt durch Abfragen von sieben Prüfblöcken.
● Maschine einschalten.
● Serviceebene "C" auswählen, siehe Kapitel 9.01.02 Auswahl der Nutzerebene.
● Parameter 797 auswählen und durch Drücken der entsprechenden Plus-Minustaste auf
auf "ON" stellen. Im Display erscheint der 1. Prüfblock.
E1 X5: 5
A
● Weitere Prüfblöcke können durch Drücken der Plus-Minustasten "A" aufgerufen werden.
● Die entsprechenden Ein- bzw. Ausgänge werden durch Drücken der Plus-Minustasten "B"
aufgerufen.
10
1. Prüfblock - Eingänge
.02.01
E1 X5: 5
Eingang
Eingangsnummer
0
Zustand des Eingangs
0 = Schalter offen
Kontaktnummer
1 = Schalter geschlossen
0
Anschlussstecker
Die Zuordnung der Funktionen der angezeigten Eingänge ist der Übersicht aus
dem Kapitel 10.03 Anschlussplan für Stecker X5 zu entnehmen.
Servicefunktionen
B
57
