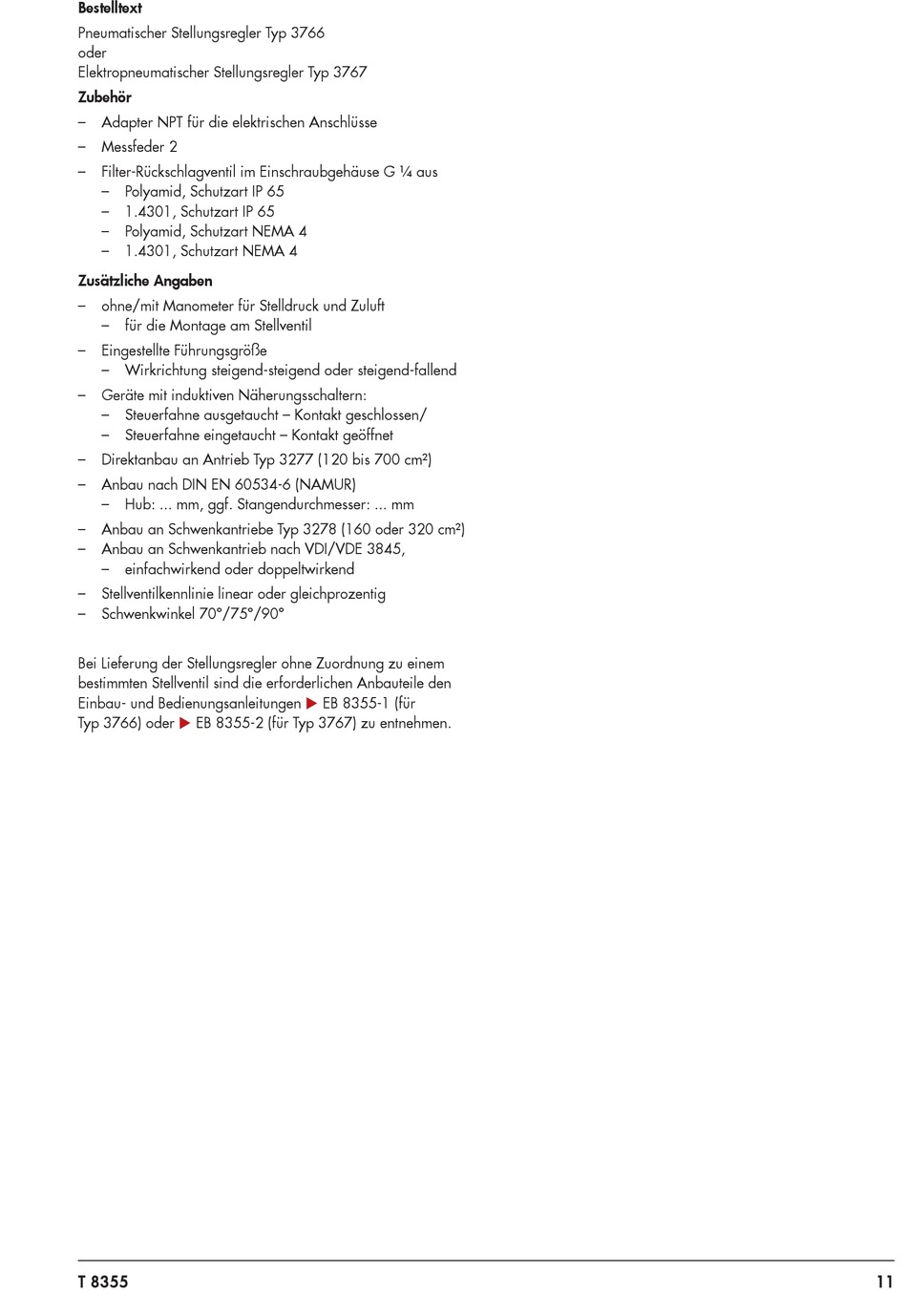

Bestelltext
Pneumatischer Stellungsregler Typ 3766
oder
Elektropneumatischer Stellungsregler Typ 3767
Zubehör
Adapter NPT für die elektrischen Anschlüsse
Messfeder 2
Filter-Rückschlagventil im Einschraubgehäuse G ¼ aus
Polyamid, Schutzart IP 65
1.4301, Schutzart IP 65
Polyamid, Schutzart NEMA 4
1.4301, Schutzart NEMA 4
Zusätzliche Angaben
ohne/mit Manometer für Stelldruck und Zuluft
für die Montage am Stellventil
Eingestellte Führungsgröße
Wirkrichtung steigend-steigend oder steigend-fallend
Geräte mit induktiven Näherungsschaltern:
Steuerfahne ausgetaucht – Kontakt geschlossen/
Steuerfahne eingetaucht – Kontakt geöffnet
Direktanbau an Antrieb Typ 3277 (120 bis 700 cm²)
Anbau nach DIN EN 60534-6 (NAMUR)
Hub: ... mm, ggf. Stangendurchmesser: ... mm
Anbau an Schwenkantriebe Typ 3278 (160 oder 320 cm²)
Anbau an Schwenkantrieb nach VDI/VDE 3845,
einfachwirkend oder doppeltwirkend
Stellventilkennlinie linear oder gleichprozentig
Schwenkwinkel 70°/75°/90°
Bei Lieferung der Stellungsregler ohne Zuordnung zu einem
bestimmten Stellventil sind die erforderlichen Anbauteile den
Einbau- und Bedienungsanleitungen u EB 8355-1 (für
Typ 3766) oder u EB 8355-2 (für Typ 3767) zu entnehmen.
