Connexions

Avant d'effectuer les branchements :
* Tout d'abord, mettez hors tension tous les périphériques reliés et effectuez les connexions.
* Consultez le guide utilisateur fourni avec chaque périphérique.

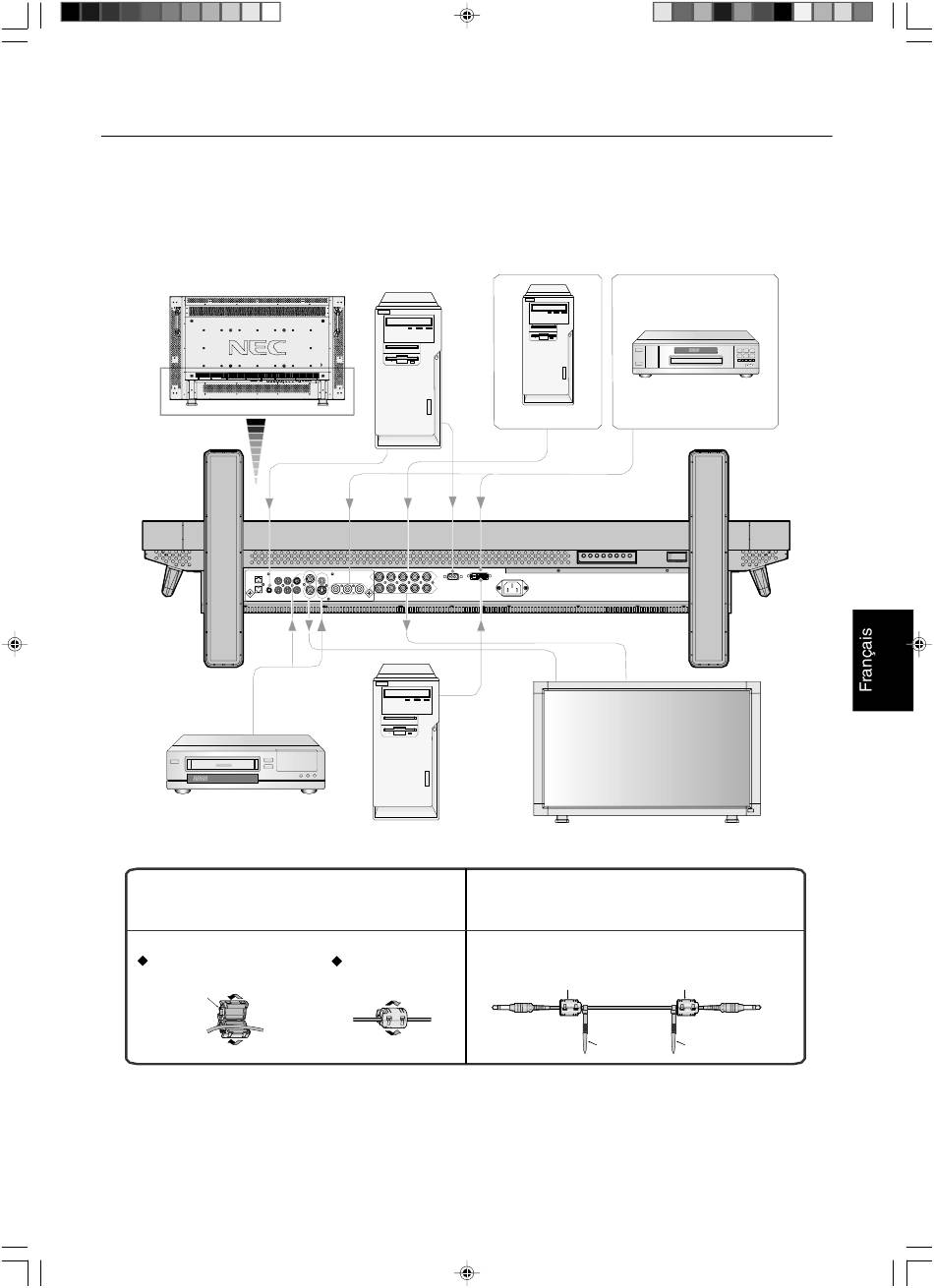

Schéma de câblage
Moniteur
Magnétoscope
Fixation de la Noyau de ferrite
Fixez le noyau de ferrite au câble audio PC.
L'utilisation du câble sans fixer le noyau de ferrite provoquera
l'apparition de bruit.
Pour le câble audio du PC
Ouvrir le noyau de la ferrite et
1
serrer-le sur le câble audio du PC.
Noyau de ferrite
06_French
Micro-ordinateur
Matériel avec interface
numérique
Refermer le noyau de
2
la ferrite.
11
Micro-ordinateur
Moniteur (second moniteur)
Position de montage du noyau de ferrite
Fixez les deux noyaux de ferrite aux deux extrémités du câble audio
du PC.
Noyau de ferrite
Vers AUDIO 1
du moniteur
Sangle
Français-11
08/09/2005, 16:28
Micro-ordinateur
Lecteur de DVD
Noyau de ferrite
Vers la prise du PC
Sangle
