Aansluitingen
Voordat u aansluitingen tot stand brengt:
* Schakel eerst de stroomtoevoer naar alle aangesloten apparatuur uit en breng de benodigde verbindingen aan.
* Raadpleeg de handleidingen van de betrokken externe apparaten.

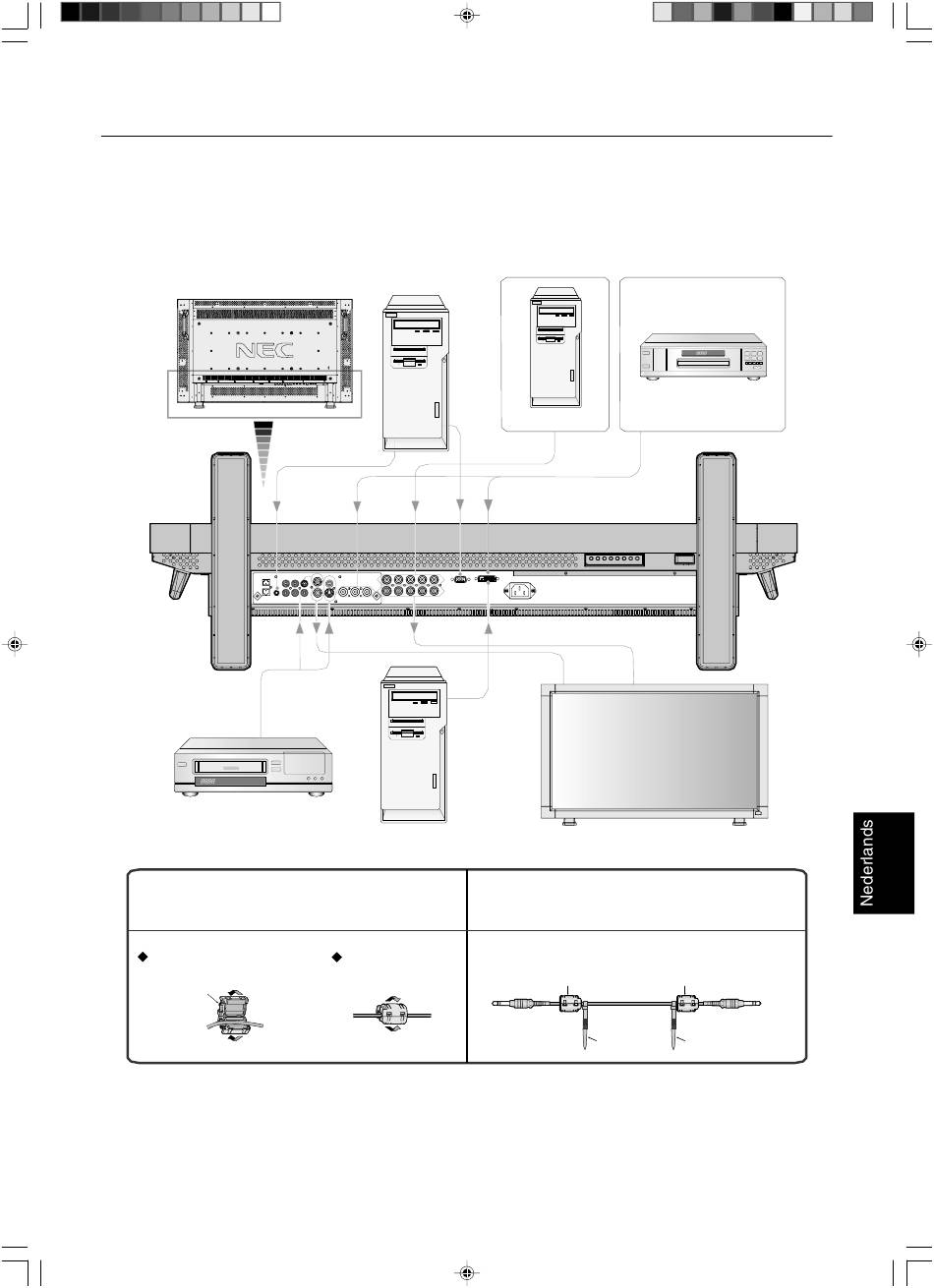

Bedradingsschema
LCD-monitor
Videorecorder
De ferrietkern aansluiten
Bevestig de ferrietkern aan de pc-audiokabel.
Als u de kabel gebruikt zonder de ferrietkern te monteren, heeft dit ruis
tot gevolg.
Bij pc-audiokabel
Open de ferrietkern en klem deze
1
op de pc.
Ferrietkern
08_Dutch
Personal computer
Apparatuur met
digitale interface
2 Sluit de ferrietkern.
11
Personal computer
LCD-monitor (tweede monitor)
Montagepositie van ferrietkern
Bevestig de twee ferrietkernen aan beide uiteinden van de pc-
audiokabel.
Ferrietkern
Naar AUDIO 1
van monitor
Klemstrip
Nederlands-11
08/09/2005, 16:29
DVD-speler
Ferrietkern
Naar connector van pc
Klemstrip
