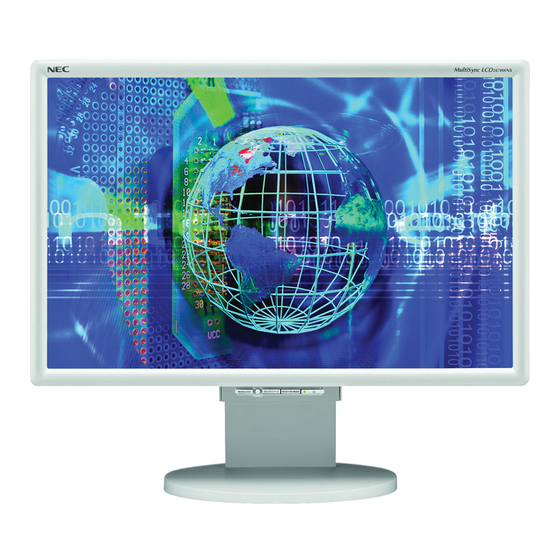

- Seite 1 MultiSync LCD2470WNX MultiSync LCD2470WVX Bedienerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Warnung, Vorsicht ........................Deutsch-1 Erklärung ............................ Deutsch-1 Konformitätserklärung - Canadian Department of Communications .......... Deutsch-2 Konformitätserklärung ........................ Deutsch-2 Inhalt der Verpackung ........................ Deutsch-3 Kurzanleitung ..........................Deutsch-4 Bedienelemente ......................... Deutsch-9 Einsatzempfehlungen ......................Deutsch-12 Technische Daten - LCD2470WNX ..................Deutsch-14 Technische Daten - LCD2470WVX ..................Deutsch-15 Merkmale und Funktionen ....................... -
Seite 3: Erklärung
Informationen sollten sorgfältig gelesen werden, um Probleme zu vermeiden. Vorsicht: Wird der MultiSync LCD2470WNX oder LCD2470WVX in Europa an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden. In Großbritannien ist ein BS-zugelassenes Netzkabel mit diesem Monitor zu verwenden. Das Netzkabel muss mit einem Spritzgussstecker mit schwarzer Sicherung (5 A) ausgestattet sein. -
Seite 4: Konformitätserklärung - Canadian Department Of Communications
C-UL: Trägt die Kennzeichnung C-UL und erfüllt die kanadischen Sicherheitsrichtlinien nach CSA/CSA C22.2 No. 60950-1. FCC-Hinweis Verwenden Sie die angebrachten bzw. angegebenen Kabel mit dem Farbmonitor MultiSync LCD2470WNX/ LCD2470WVX (L246H3), um Störungen des Rundfunk- bzw. Fernsehempfangs zu vermeiden. Das Netzkabel muss in den USA zugelassen sein, den dortigen Sicherheitsstandards entsprechen und folgende Bedingungen erfüllen. -
Seite 5: Inhalt Der Verpackung
Inhalt der Verpackung Der Karton* mit Ihrem neuen NEC MultiSync LCD-Monitor sollte folgende Komponenten enthalten: • Monitor MultiSync LCD mit neig-, schwenk- und höhenverstellbarem Fuß • Netzkabel • Kabelabdeckung • Signalkabel (Mini-D-SUB-Stecker mit 15 Stiften an beiden Seiten) • Signalkabel (DVI-D auf DVI-D) •... -
Seite 6: Kurzanleitung
Kurzanleitung Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen: 1. Schalten Sie Ihren Computer aus. 2. PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-Signalkabel mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.1). Ziehen Sie die Schrauben fest. PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des entsprechenden Signalkabels mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.2). - Seite 7 Eingang 1 (DVI) Typ A Typ B Abbildung C.4a (nur LCD2470WNX) Gleichspannung (Ausgang) Netzkabel Anschluss für NEC-Zusatzprodukte. (Bild: Modell LCD2470WNX) Verwenden Sie diesen Anschluss nur, wenn dies explizit angegeben wird. Abbildung C.4 (Bild: Modell LCD2470WNX) 7. Befestigen Sie die Anschlussabdeckung wieder an der Rückseite des Gehäuses (Abbildung C.5).
-
Seite 8: Heben Und Senken Des Bildschirms
13. Halten Sie alle Kabel fest, und setzen Sie die Kabelabdeckung auf den Fuß (Abbildung D.1). Zum Entfernen heben Sie die Kabelabdeckung an, wie in Abbildung D.2 dargestellt. Zuerst oben aufsetzen Abbildung D.1 Abbildung D.2 14. Schließen Sie das Netzkabel an die Steckdose an (Abbildung E.1). HINWEIS: Wenn Sie Schwierigkeiten beim Entfernen der Kabelabdeckung haben, drücken Sie die untere Öffnung, wie in der Abbildung E.2 dargestellt, nach oben, um sie zu entfernen. -
Seite 9: Neigen Und Schwenken
Neigen und Schwenken Fassen Sie den Monitor an beiden Seiten und neigen bzw. drehen Sie ihn nach Bedarf (Abbildung TS.1). HINWEIS: Neigen und drehen Sie den Monitor vorsichtig. Abbildung TS.1 Bildschirmdrehung Vor dem Drehen muss der Bildschirm in die höchste Position gehoben werden, damit er nicht gegen den Tisch stößt und Sie sich die Finger nicht einklemmen. -
Seite 10: Installation Auf Einem Tragarm
5. Entfernen Sie den Monitorfuß (Abbildung S.4). 6. Entfernen Sie die beiden Schrauben oben am Monitor (Abbildung S.5). Der Monitor kann jetzt auf andere Art montiert werden. 7. Schließen Sie die Kabel an der Rückseite des Monitors an. 8. Führen Sie die Schritte in umgekehrter Reihenfolge aus, um den Fuß wieder anzubringen. HINWEIS: Verwenden Sie ausschließlich VESA-kompatible Montagemethoden. -
Seite 11: Bedienelemente
Bedienelemente Die OSD-Bedienelemente (On-Screen-Display) auf der Vorderseite des Monitors haben folgende Funktionen: Sie können auf das OSD Menü zugreifen, indem Sie eine der Steuerungstasten (MENU/EXIT, Links, Rechts, Auf, Ab) drücken. Zum Wechseln des Signaleingangs drücken Sie die Taste SELECT. Zum Ändern des DV-MODUS, drücken Sie Taste RESET/DV MODE. HINWEIS: Zum Wechseln des Signaleingangs muss das OSD Menü... -
Seite 12: Farbsteuerungssystem
Bildsteuerungen (nur analoger Eingang) LINKS/RECHTS Steuert die horizontale Bildposition im Anzeigebereich des LCD. AUF/AB Steuert die vertikale Bildposition im Anzeigebereich des LCD. BILDBREITE Durch Erhöhen oder Verringern dieses Werts wird das Bild breiter bzw. schmaler. OPTIMIERUNG DER PHASE Optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts. Farbsteuerungssystem Farbsteuerungssystem: Mit sechs vordefinierten Farbeinstellungen kann die gewünschte Farbeinstellung aktiviert werden (sRGB und ORIGINAL FARBEN sind Standardeinstellungen und können nicht angepasst werden. -
Seite 13: Menüwerkzeuge
Menüwerkzeuge SPRACHE: Die OSD Menüs sind in acht Sprachen verfügbar. OSD LINKS/RECHTS: Sie können festlegen, wo das OSD Steuerungsfenster in horizontaler Richtung auf dem Bildschirm angezeigt werden soll. OSD AUF/AB: Sie können festlegen, wo das OSD Steuerungsfenster in vertikaler Richtung auf dem Bildschirm angezeigt werden soll. -
Seite 14: Einsatzempfehlungen
Standbild angezeigt und bleibt ein „Geister“-Bild sichtbar, sollte der Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. - Seite 15 DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES: • Optimale Leistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. • Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet.
-
Seite 16: Technische Daten - Lcd2470Wnx
60 Hz to 75 Hz (Analog) 1600 x 1200* bei 60 Hz (Digital) 1680 x 1050* bei 60 Hz to 75 Hz (Analog) NEC DISPLAY SOLUTIONS empfiehlt 1680 x 1050* bei 60 Hz (Digital) bestimmte Auflösungen für optimale 1920 x 1200 bei 60 Hz........Leistung. -
Seite 17: Technische Daten - Lcd2470Wvx
60 Hz to 75 Hz (Analog) 1600 x 1200* bei 60 Hz (Digital) 1680 x 1050* bei 60 Hz to 75 Hz (Analog) NEC DISPLAY SOLUTIONS empfiehlt 1680 x 1050* bei 60 Hz (Digital) bestimmte Auflösungen für optimale 1920 x 1200 bei 60 Hz........Leistung. -
Seite 18: Merkmale Und Funktionen
Merkmale und Funktionen Das schlanke Design schafft auf Ihrem Schreibtisch mehr Platz zum Arbeiten und Spielen, und die gestochen scharfe und klare Bild- und Textwiedergabe des Flachbildschirms garantiert entspanntes Sehen. Die berührungslose Einstellungsautomatik nimmt beim ersten Einschalten die optimalen Einstellungen für den Monitor vor. Das Farbsteuerungssystem ermöglicht die Auswahl aus sechs Farbeinstellungen, je nach persönlicher Vorliebe. -
Seite 19: Fehlerbehebung
„Geister“-Bild sichtbar, sollte der Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. -
Seite 20: Tco'03
TCO’03 (Dies ist eine Übersetzung des englischen TCO’03-Textes) Herzlichen Glückwunsch! Ihr neues Anzeigegerät trägt das Siegel „TCO’03 Displays“. Das bedeutet, dass dieses Gerät nach Qualitäts- und Umweltrichtlinien hergestellt wurde, die zu den strengsten der Welt gehören. Bei der Entwicklung dieses hochleistungsfähigen Geräts wurde nicht nur auf Benutzerfreundlichkeit, sondern auch auf möglichst geringe Umweltbelastung geachtet. -
Seite 21: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpflichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Definition und Einhaltung der aktuellsten Standards unabhängiger Organisationen wie ISO (Internationale Organisation für Normung) und TCO (Dachverband der schwedischen Angestellten- und...
