Conexiones

Antes de realizar las conexiones:

* En primer lugar, apague todos los equipos acoplados y realice las conexiones.
* Consulte el manual del usuario incluido con cada pieza del equipo.

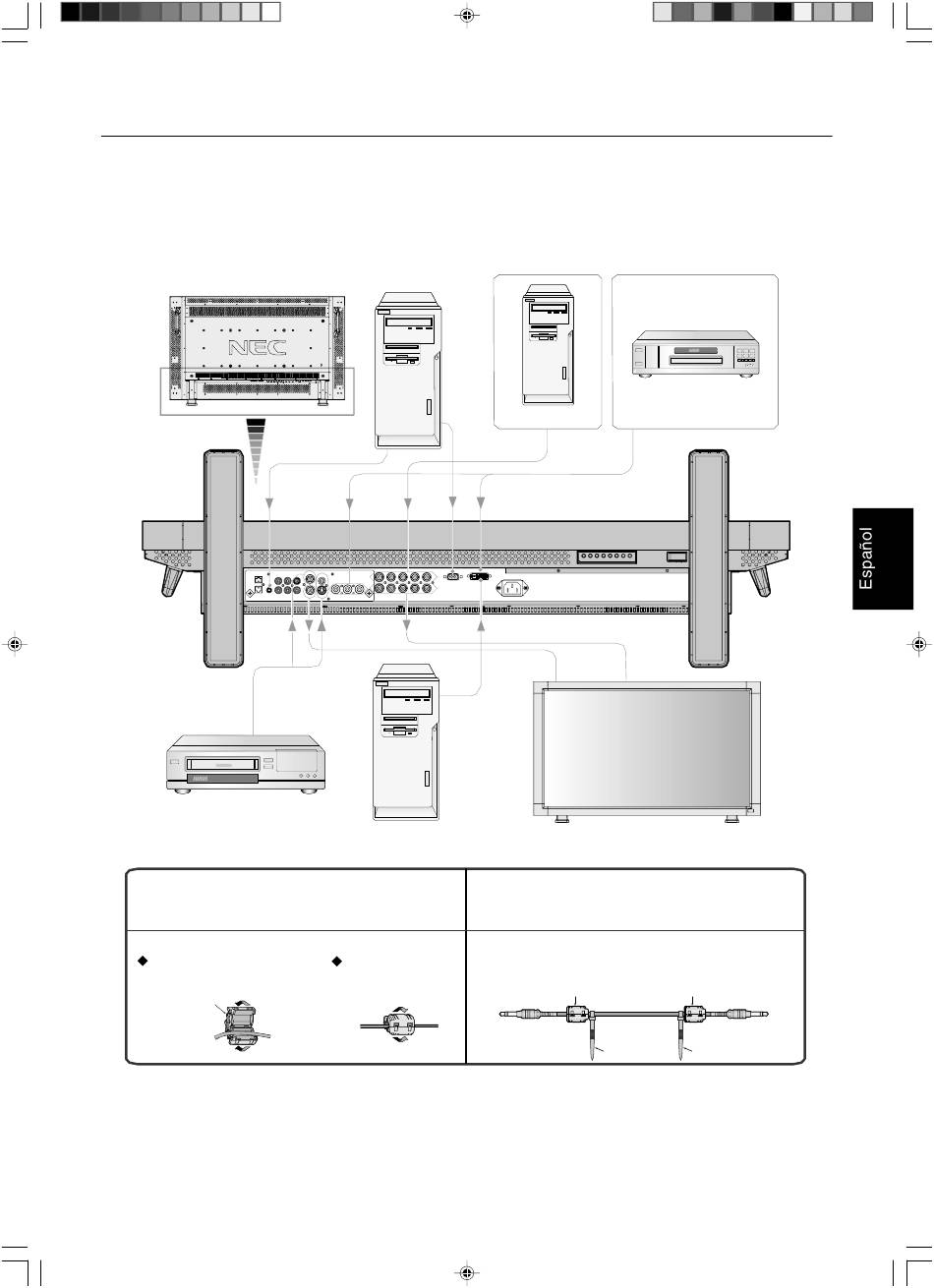

Esquema de conexiones eléctricas
Monitor LCD
VCR
Cómo acoplar el núcleo de ferrita
Acople el núcleo de ferrita al cable de audio del PC.
Si utiliza un cable sin núcleo de ferrita, puede que advierta ruido.
Para el cable de audio del PC
Abra el núcleo de ferrita y fíjelo al
1
cable S-VIDEO.
Núcleo de ferrita
05_Spain
Ordenador personal
Equipo con
interfaz digital
Cierre el núcleo de
2
ferrita.
11
Ordenador personal
Monitor LCD (segundo monitor)
Cómo colocar el núcleo de ferrita
Acople los dos núcleos de ferrita a ambos extremos del cable de
audio del PC.
Núcleo de ferrita
A AUDIO 1
en el monitor
Brida
Español-11
08/09/2005, 16:28
Reproductor de DVD
Núcleo de ferrita
Al conector del PC
Brida
