Inhaltszusammenfassung für NEC MultiSync LCD 400V

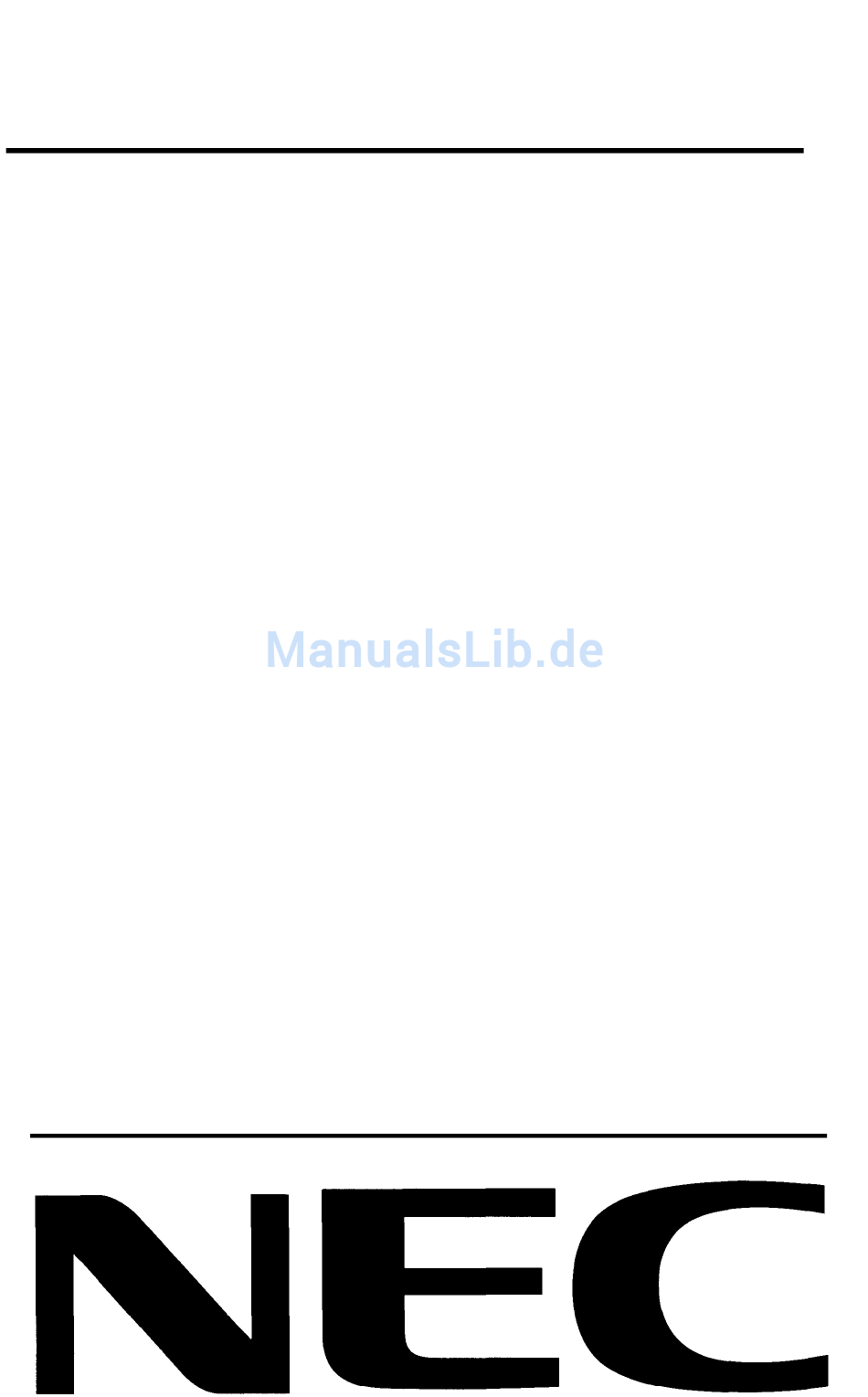

- Seite 1 MultiSync LCD 400V User’s Manual...
- Seite 2 Deutsch...
-
Seite 3: Vorstellung Des Nec Multisync Lcd
Vorstellung des NEC MultiSync LCD D - 1 400V Vorstellung des NEC MultiSync LCD 400V Herzlichen Glückwunsch zum Kauf Ihres NEC MultiSync LCD 400V Farbmonitors. Analog ist besser Der MultisyncLCD kann eine unbegrenzte Zahl an Farben 400V detailtreu darstellen. Der sehr hohe Kontrastumfang erhöht die Farbbrillanz und verbessert die Bildschärfe ohne die Bildgeometrie zu... - Seite 4 D - 2 Vorstellung des NEC MultiSync LCD 400V Ergo Design Das Ergo Design, verbessert die Arbeitsumgebung an die Eigenschaften und Bedürfnisse des Menschen, schützt die Gesundheit des Benutzers und ermöglicht finanzielle Einsparungen. Zu den ergonomischen Anordnungen gehören u.a. das OSM-Menü für einfache und schnelle Bildeinstellungen, die Einstellmöglichkeiten des Betrachtungswinkels,...
- Seite 5 Die folgende Übersicht zeigt den Lieferumfang Ihres neuen MultiSync LCD Monitors: M u l t i S y n c L C 4 0 0 – NEC MultiSync LCD (Model LA-1422JMW). 400V – AC Netzkabel. – Videosignalkabel - 15 pin mini D-SUB auf 15 pin mini D-SUB.
- Seite 6 D - 4 Aufstellen • Stellen Sie keine schweren Gegenstände auf das Netzkabel des LCD Monitors. Beschädigtes Netzkabel kann zu Brand oder Stromschlag führen. • Transportieren Sie den LCD Monitor mit der nötigen Vorsicht. • Schließen Sie den LCD Monitor an eine Steckdose an, die sich leicht zugänglich, in der Nähe des Gerätes befinden muß.
-
Seite 7: Installation
Installation D - 5 werden. Stellen Sie den Schwenk-/Neigefuß Ihres Montitors so ein, daß durch Deckenbeleuchtung Spiegelungen auf dem Bildschirm vermieden werden. • Falls durch eine zu starke Beleuchtung die Erkennbarkeit Ihres Monitors erschwert wird, benutzen Sie einen Antireflektionsfilter. • Stellen Sie die Helligkeit und den Kontrast so ein, daß... - Seite 8 „Hilfe bei Problemen“ Anschluß an Macintosh Computer Der LCD Farbmonitor ist geeignet für den Anschluß an Computer 400V der Macintosh Familie. Es gibt zwei Möglichkeiten, Ihren NEC MultiSync Farb- monitor an den Macintosh Computer anzuschließen: – Integrieten Grafikadapter – NuBus-, PCI-, PDS-Grafikkarte Beide Varianten haben eine Videoausgangsbuchse.
- Seite 9 Sollten sich hierbei Probleme ergeben, so lesen Sie bitte den Abschnitt „Hilfe bei Problemen“. Informationen über den Mac-Adapter können Sie über Ihren NEC-Fachhändler beziehen. Benutzer eines Power Macintosh 6100/60 oder 66 benötigen zum Anschluß des Monitors das mit dem Computer gelieferte Kabel HDI-45 und Powerbook-Benutzer benötigen das Kabel VID-14 zusätzlich zum...
-
Seite 10: Bedienung
D - 8 Bedienung Bedienung OSM Bedienelemente Die OSM Bedienelemente befinden sich vorne am Monitor und geben Ihnen einen Überblick über folgende Funktionen: Bedienelemente Hauptmenü Untermenü EXIT Beendet das OSM-Menü. Verzweigt zum OSM Hauptmenü. CONTROL Verschiebt den hervor- Verschiebt den hervor- gehobenen Bereich nach gehobenen Bereich nach oben oder unten, um einen... - Seite 11 Bedienung D - 9 Helligkeits- und Kontrasteinstellung Helligkeit: Erlaubt die Einstellung der Bildhelligkeit in Abhängigkeit vom Bildschirmhintergrung. Kontrast: Ändert die Helligkeit des Bildinhaltes im Verhältnis zum Bildhintergrund. Automatische Anpassung Kontrast: Korrigiert die Bilddarstellung, wenn Signalquelle nicht dem Standard entspricht. Automatische Bildeinstellung Stellt die Bildgröße und Bildlage automatisch ein.
- Seite 12 D - 10 Bedienung OSM-Anzeigedauer Während der Bearbeitung des OSM-Menüs, schaltet sich die OSM-Anzeige nicht ab. Im Untermenü „OSM-Anzeigedauer“ können Sie die Verweildauer der OSM-Anzeige auf dem Bildschirm, die hier in Sekunden definiert ist, einstellen. Sie haben eine Auswahl zwischen 10, 20, 30, 60 und 120 Sekunden.
-
Seite 13: Technische Daten
Technische Daten D - 11 Technische Daten Anzeige 35,8 cm (14,1 Zoll) sichtbarer Bereich; Aktiv Matrix Dünnfilm Transistor (TFT) LCD-Anzeige; 0,28 mm Dot Pitch, max. Auflösung 1024 x 768; 200cd/m² Leucht- stärke; Kontrast 150:1 Eingangssignal Video Analog RGB 0,7 Vp-p/75 Ohm positiv Sync Separate Sync. -
Seite 14: Hilfe Bei Problemen
Auflösung nicht exakt einem Vielfachen der physikalischen Auflösung, können bei der mathematischen Interpolation einige Linien dicker als andere erscheinen. ** Von NEC empfohlene Auflösung bei 60 Hz für ergomonisches Arbeiten. *** Der aktive sichtbare Bereich ist abhängig vom Eingangssignal. Technische Änderungen vorbehalten... - Seite 15 Hilfe bei Problemen D - 13 Problemstellung Notwendige Überprüfungen Das Bild ist unstabil, - Das Signalkabel muß fest mit dem Ausgang des unscharf oder Computers verbunden sein. scheint zu - Nutzen Sie den OSM Menüpunkt Image Adjust und schwimmen regeln Sie den Fine Regler bis das Bild scharf und klar ist.
