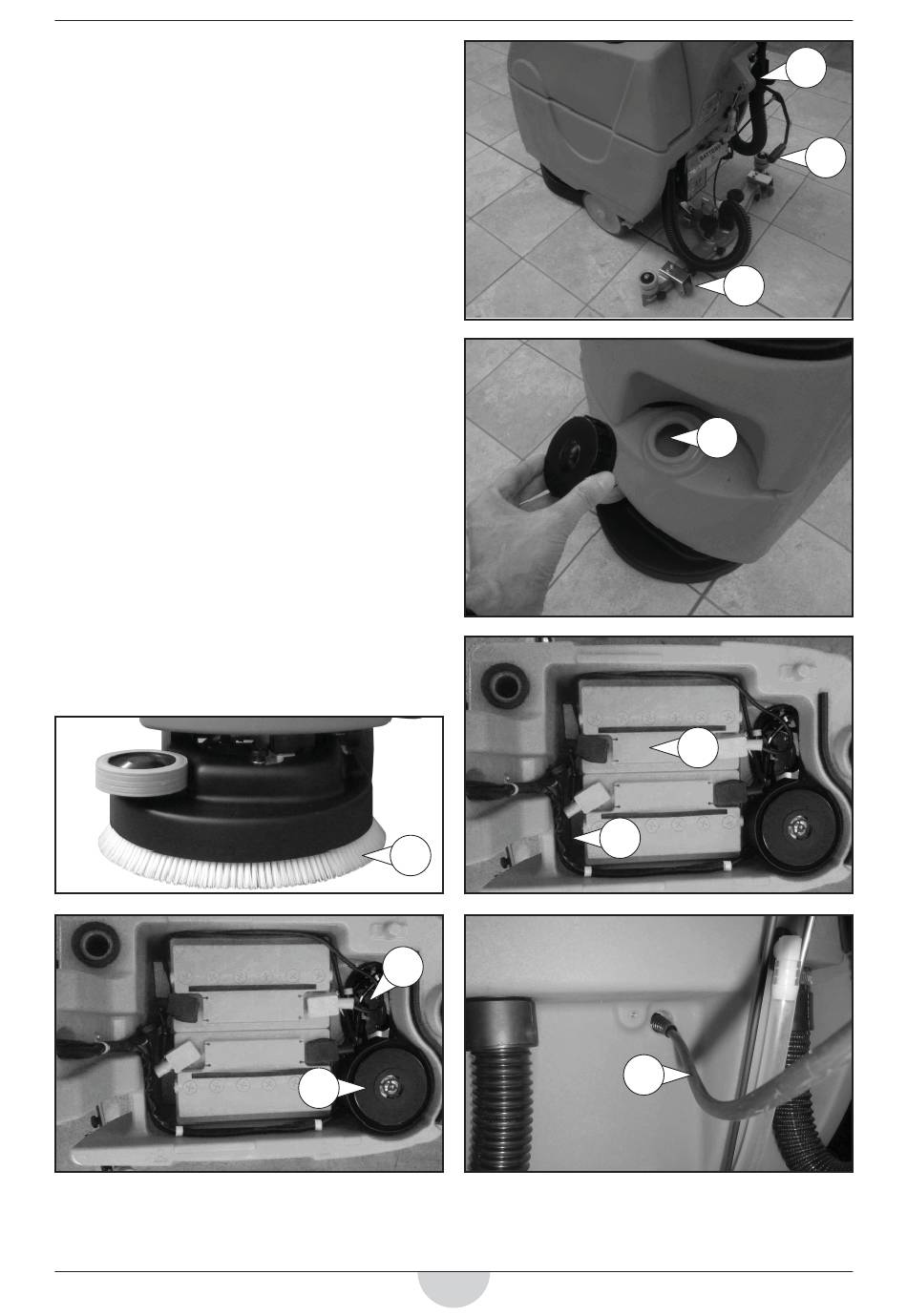

10) Leva sollevamento/abbassamento tergipavimento
12
Serve per sollevare o abbassare il tergipavimento.
A= Sollevamento, B= Abbassamento. A
11) Tergipavimento
Serve per aspirare la soluzione sporca ed asciugare il pavimento lavato
10
dalle spazzole.
B
12) Tubo scarico acqua
Serve per scaricare il serbatoio (recupero) con la soluzione sporca.
13) Bocchetta riempimento serbatoio soluzione
Serve per introdurre la soluzione detergente (acqua+detersivo)
11
14) Vano batterie (per macchine alimentate a batteria)
Sede per l'installazione delle batterie vedere "INSTALLAZIONE DELLE
BATTERIE".
15) Batterie (per macchine alimentate a batteria)
Vedere "INSTALLAZIONE BATTERIE" E SCHEMA ELETTRICO".
16) Cavo 230V.AC.
13
(per macchine alimentate a corrente elettrica)
Vedere "PRECAUZIONI PER LE MACCHINE ALIMENTATE A CAVO A COR-
RENTE ALTERNATA 230V.AC. " + "SCHEMA ELETTRICO".
17) Spazzola a disco
Serve per il lavaggio di aree pavimentate.
18) Motore elettrico comando spazzola
Comanda la rotazione delle spazzole.
19) Motore aspirazione
il motore ha la funzione di aspirare i liquidi raccolti per mezzo del ter-
gipavimento.
15
14
17
18
16
19
