Achtung!
Wenn Wartungsarbeiten ausgeführt werden müssen, sicherstellen,
dass die Scheuersaugmaschine spannungslos ist, wie folgt vorge-
hen:
•
Die Bürstendrehung und die Absaugung stoppen, indem
auf die entsprechenden Tasten auf dem Startpanel ge-
drückt wird.
•
Für die Versionen mit Batterie mit „Schalter mit Zünd-
schlüssel" den Schlüssel in die Position „0" drehen und
dann abziehen.
•
Bei mit „230 V.AC-Kabel" versorgten Maschinen das Kabel
aus der Steckdose entfernen.
•
Den Saugfuß mit dem Hebel zum Heben (A) heben.
Demontage und Austausch der Bürste
•
Die Scheuersaugmaschine (wie auf dem Bild) mit der Lenkstan-
ge (b) neigen, um den vorderen Teil (Bürstenaggregat) anzuhe-
ben.
•
Die Bürste 1 aus dem dreieckigen Halter (c) entriegeln, indem
eine ruckartige Bewegung (im Uhrzeiger- oder Gegenuhrzei-
gersinn) ausgeführt wird, sie dann entfernen.
Um die neue Bürste einzusetzen, ist die Maschine für zwei Lösungen
vorgerüstet, die „manuelle" oder die „automatische", zum Ausführen
von einem dieser Vorgänge wie folgt handeln:
(manuelle Lösung)
•
Das Dreieck (D) der Bürste 1 mit dem dreieckigen „Halter" (C)
mit dem Bürstenaggregat verbinden und erneut die ruckartige
Bewegung ausführen, aber umgekehrt im Vergleich zur Entrie-
gelung.
(automatische Lösung)
•
Das Bürstenaggregat 1 wie auf dem Bild über die Bürste brin-
gen, es in Übereinstimmung mit dem Dreieck (D) der Bürste
aufl egen. Über die Taste Bürste 2 durch impulsartiges Drücken
auf den instabilen Teil 2a (oben) den Teil verstellen, bis er mit
dem Dreieck (D) der Bürste und dem Dreieck (C) am Bürstenag-
gregat verbunden ist, dann ist die Bürste fi xiert.
Wechsel des Trockenrandes oder Wechsel der Gum-
mis des Saugfußes
Wenn der vordere Gummi 3 und der hintere Gummi 4 des Saugfußes
nicht perfekt trocknen, muss der Trockenrand ausgetauscht werden,
wenn die Ränder dagegen völlig abgenutzt sind, müssen die ganzen
Gummis ausgetauscht werden.
Vorderer Gummi
•
Den Saugfuß mit dem Hebel zum Heben A heben.
•
Den Saugfuß abmontieren, indem der im Kapitel "Vorbereitung
der Scheuersaugmaschine - Montage des Saugfußes" beschrie-
bene Vorgang in umgekehrter Reihenfolge durchgeführt wird.
•
Die Knöpf 5, die die Leiste 6 am Gummi fi xieren, entfernen.
•
Den Gummi entfernen, ihn drehen und den neuen Rand benut-
zen, ihn austauschen, wenn beide Ränder völlig abgenutzt sind.
•
Alles wieder montieren.
Hinterer Gummi
Wenn der hintere Gummi 4 des Saugfußes nicht perfekt trocknen, muss
der Trockenrand ausgetauscht werden, wenn die Ränder dagegen völ-
lig abgenutzt sind, muss der ganze Gummi ausgetauscht werden.
•
Den Saugfuß mit dem Hebel zum Heben A heben.
•
Den Saugfuß abmontieren, indem der im Kapitel "Vorbereitung
der Scheuersaugmaschine - Montage des Saugfußes" beschrie-
bene Vorgang in umgekehrter Reihenfolge durchgeführt wird.
•
Die Knöpf 5, die die Leiste 6 am Gummi fi xieren, entfernen.
•
Die Schrauben 7 und die Leiste 8 entfernen, die den hinteren Gum-
mi 3 fi xieren.
•
Den Gummi 3 entfernen, ihn drehen und den neuen Rand be-
nutzen, ihn austauschen, wenn die 4 Ränder völlig abgenutzt
sind.
•
Alles wieder montieren.

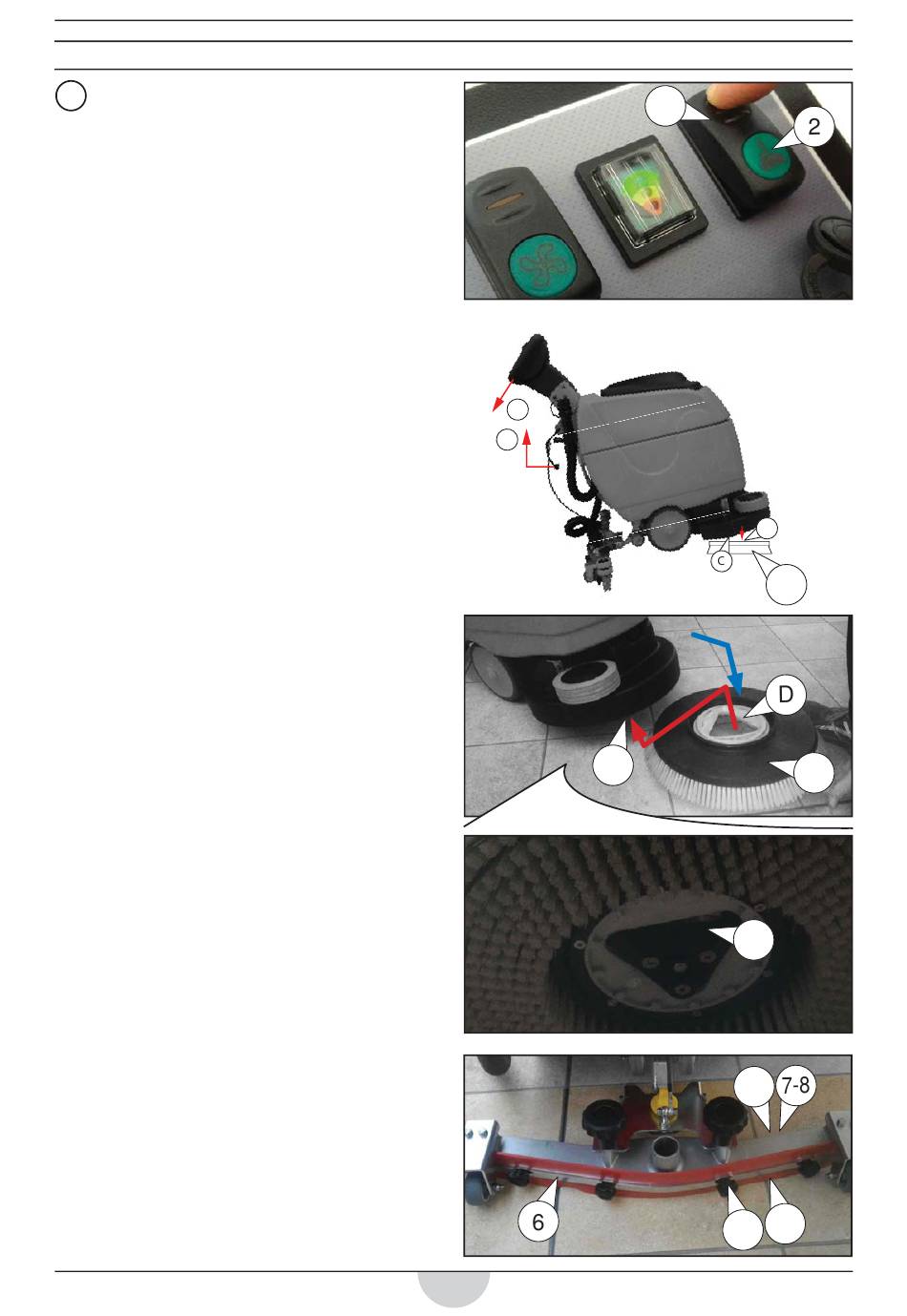

WARTUNG DER SCHEUERSAUGMASCHINE (ABB. 8)
B
A
C
17
2a
D
1
1
B
3
4
5
