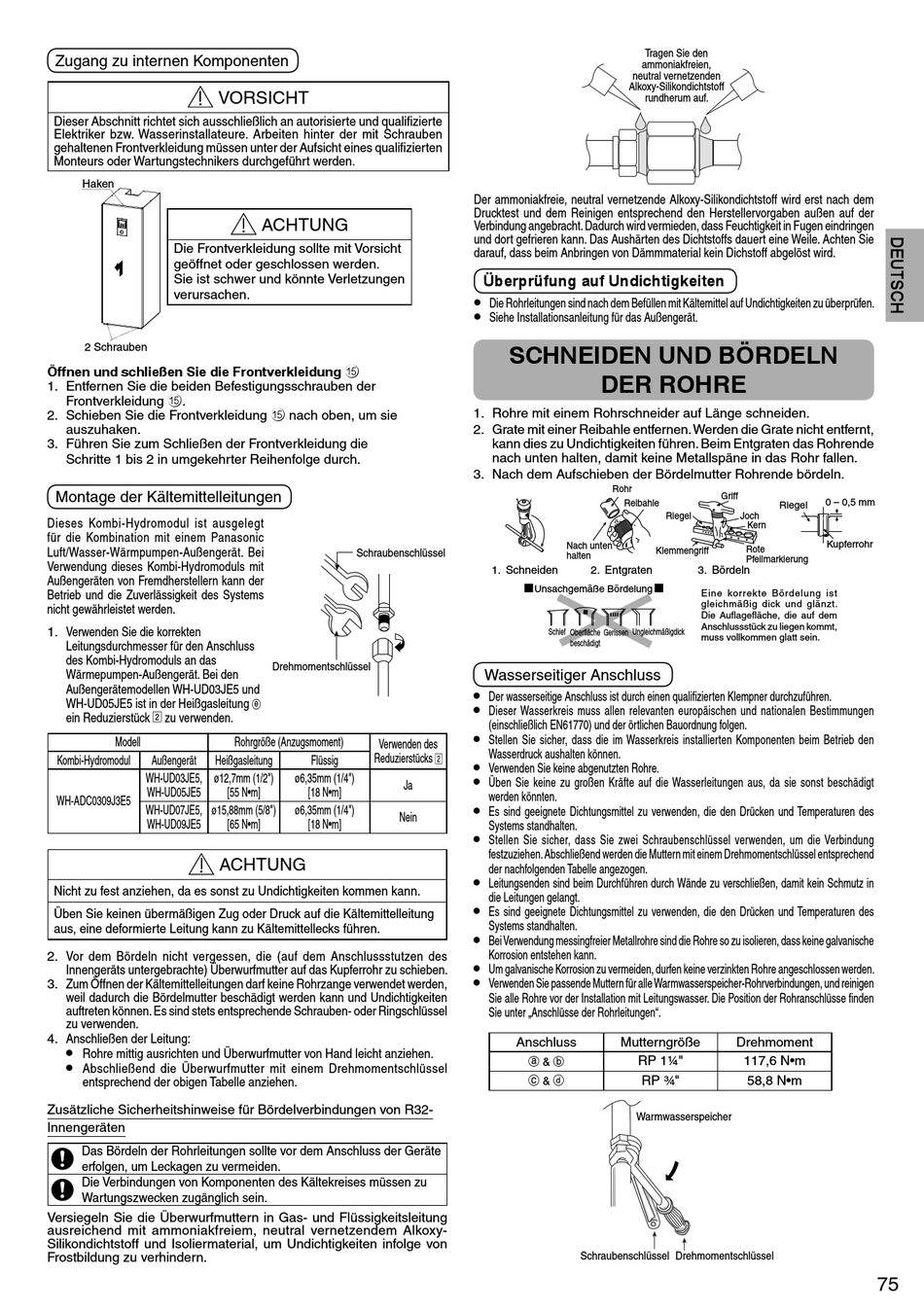

Zugang zu internen Komponenten
VORSICHT
Dieser Abschnitt richtet sich ausschließlich an autorisierte und qualifi zierte
Elektriker bzw. Wasserinstallateure. Arbeiten hinter der mit Schrauben
gehaltenen Frontverkleidung müssen unter der Aufsicht eines qualifi zierten
Monteurs oder Wartungstechnikers durchgeführt werden.
Haken
Die Frontverkleidung sollte mit Vorsicht
geöffnet oder geschlossen werden.
Sie ist schwer und könnte Verletzungen
verursachen.
2 Schrauben
Öffnen und schließen Sie die Frontverkleidung e
1. Entfernen Sie die beiden Befestigungsschrauben der
Frontverkleidung e.
2. Schieben Sie die Frontverkleidung e nach oben, um sie
auszuhaken.
3. Führen Sie zum Schließen der Frontverkleidung die
Schritte 1 bis 2 in umgekehrter Reihenfolge durch.
Montage der Kältemittelleitungen
Dieses Kombi-Hydromodul ist ausgelegt
für die Kombination mit einem Panasonic
Luft/Wasser-Wärmpumpen-Außengerät. Bei
Verwendung dieses Kombi-Hydromoduls mit
Außengeräten von Fremdherstellern kann der
Betrieb und die Zuverlässigkeit des Systems
nicht gewährleistet werden.
1. Verwenden Sie die korrekten
Leitungsdurchmesser für den Anschluss
des Kombi-Hydromoduls an das
Wärmepumpen-Außengerät. Bei den
Außengerätemodellen WH-UD03JE5 und
WH-UD05JE5 ist in der Heißgasleitung k
ein Reduzierstück 2 zu verwenden.
Modell
Kombi-Hydromodul Außengerät Heißgasleitung
WH-UD03JE5, ø12,7mm (1/2")
WH-UD05JE5
WH-ADC0309J3E5
WH-UD07JE5, ø15,88mm (5/8")
WH-UD09JE5
ACHTUNG
Nicht zu fest anziehen, da es sonst zu Undichtigkeiten kommen kann.
Üben Sie keinen übermäßigen Zug oder Druck auf die Kältemittelleitung
aus, eine deformierte Leitung kann zu Kältemittellecks führen.
2. Vor dem Bördeln nicht vergessen, die (auf dem Anschlussstutzen des
Innengeräts untergebrachte) Überwurfmutter auf das Kupferrohr zu schieben.
3. Zum Öffnen der Kältemittelleitungen darf keine Rohrzange verwendet werden,
weil dadurch die Bördelmutter beschädigt werden kann und Undichtigkeiten
auftreten können. Es sind stets entsprechende Schrauben- oder Ringschlüssel
zu verwenden.
4. Anschließen der Leitung:
•
Rohre mittig ausrichten und Überwurfmutter von Hand leicht anziehen.
•
Abschließend die Überwurfmutter mit einem Drehmomentschlüssel
entsprechend der obigen Tabelle anziehen.
Zusätzliche Sicherheitshinweise für Bördelverbindungen von R32-
Innengeräten
Das Bördeln der Rohrleitungen sollte vor dem Anschluss der Geräte
erfolgen, um Leckagen zu vermeiden.
Die Verbindungen von Komponenten des Kältekreises müssen zu
Wartungszwecken zugänglich sein.
Versiegeln Sie die Überwurfmuttern in Gas- und Flüssigkeitsleitung
ausreichend mit ammoniakfreiem, neutral vernetzendem Alkoxy-
Silikondichtstoff und Isoliermaterial, um Undichtigkeiten infolge von
Frostbildung zu verhindern.
ACHTUNG
Schraubenschlüssel
Drehmomentschlüssel
Rohrgröße (Anzugsmoment)
Verwenden des
Reduzierstücks 2
Flüssig
ø6,35mm (1/4")
[55 N•m] [18 N•m]
ø6,35mm (1/4")
Nein
[65 N•m] [18 N•m]
Der ammoniakfreie, neutral vernetzende Alkoxy-Silikondichtstoff wird erst nach dem
Drucktest und dem Reinigen entsprechend den Herstellervorgaben außen auf der
Verbindung angebracht. Dadurch wird vermieden, dass Feuchtigkeit in Fugen eindringen
und dort gefrieren kann. Das Aushärten des Dichtstoffs dauert eine Weile. Achten Sie
darauf, dass beim Anbringen von Dämmmaterial kein Dichstoff abgelöst wird.
Überprüfung auf Undichtigkeiten
•
Die Rohrleitungen sind nach dem Befüllen mit Kältemittel auf Undichtigkeiten zu überprüfen.
•
Siehe Installationsanleitung für das Außengerät.
SCHNEIDEN UND BÖRDELN
1. Rohre mit einem Rohrschneider auf Länge schneiden.
2. Grate mit einer Reibahle entfernen. Werden die Grate nicht entfernt,
kann dies zu Undichtigkeiten führen. Beim Entgraten das Rohrende
nach unten halten, damit keine Metallspäne in das Rohr fallen.
3. Nach dem Aufschieben der Bördelmutter Rohrende bördeln.
Nach unten
halten
1. Schneiden

Unsachgemäße Bördelung
Schief Oberfl äche
beschädigt
Wasserseitiger Anschluss
•
Der wasserseitige Anschluss ist durch einen qualifi zierten Klempner durchzuführen.
•
Dieser Wasserkreis muss allen relevanten europäischen und nationalen Bestimmungen
(einschließlich EN61770) und der örtlichen Bauordnung folgen.
•
Stellen Sie sicher, dass die im Wasserkreis installierten Komponenten beim Betrieb den
Wasserdruck aushalten können.
•
Verwenden Sie keine abgenutzten Rohre.
•
Üben Sie keine zu großen Kräfte auf die Wasserleitungen aus, da sie sonst beschädigt
Ja
werden könnten.
•
Es sind geeignete Dichtungsmittel zu verwenden, die den Drücken und Temperaturen des
Systems standhalten.
•
Stellen Sie sicher, dass Sie zwei Schraubenschlüssel verwenden, um die Verbindung
festzuziehen. Abschließend werden die Muttern mit einem Drehmomentschlüssel entsprechend
der nachfolgenden Tabelle angezogen.
•
Leitungsenden sind beim Durchführen durch Wände zu verschließen, damit kein Schmutz in
die Leitungen gelangt.
•
Es sind geeignete Dichtungsmittel zu verwenden, die den Drücken und Temperaturen des
Systems standhalten.
•
Bei Verwendung messingfreier Metallrohre sind die Rohre so zu isolieren, dass keine galvanische
Korrosion entstehen kann.
•
Um galvanische Korrosion zu vermeiden, durfen keine verzinkten Rohre angeschlossen werden.
•
Verwenden Sie passende Muttern für alle Warmwasserspeicher-Rohrverbindungen, und reinigen
Sie alle Rohre vor der Installation mit Leitungswasser. Die Position der Rohranschlüsse fi nden
Sie unter „Anschlüsse der Rohrleitungen".
Anschluss
g h
&
i j
&
Tragen Sie den
ammoniakfreien,
neutral vernetzenden
Alkoxy-Silikondichtstoff
rundherum auf.
DER ROHRE
Rohr
Griff
Reibahle
Riegel Joch
Kern
Rote
Klemmengriff
Pfeilmarkierung
2. Entgraten 3. Bördeln

Eine korrekte Bördelung ist
gleichmäßig dick und glänzt.
Die Aufl agefl äche, die auf dem
Anschlussstück zu liegen kommt,
Gerissen Ungleichmäßigdick
muss vollkommen glatt sein.
Mutterngröße Drehmoment
RP 1¼" 117,6 N•m
RP ¾" 58,8 N•m
Warmwasserspeicher
Schraubenschlüssel Drehmomentschlüssel
0 – 0,5 mm
Riegel
Kupferrohr
