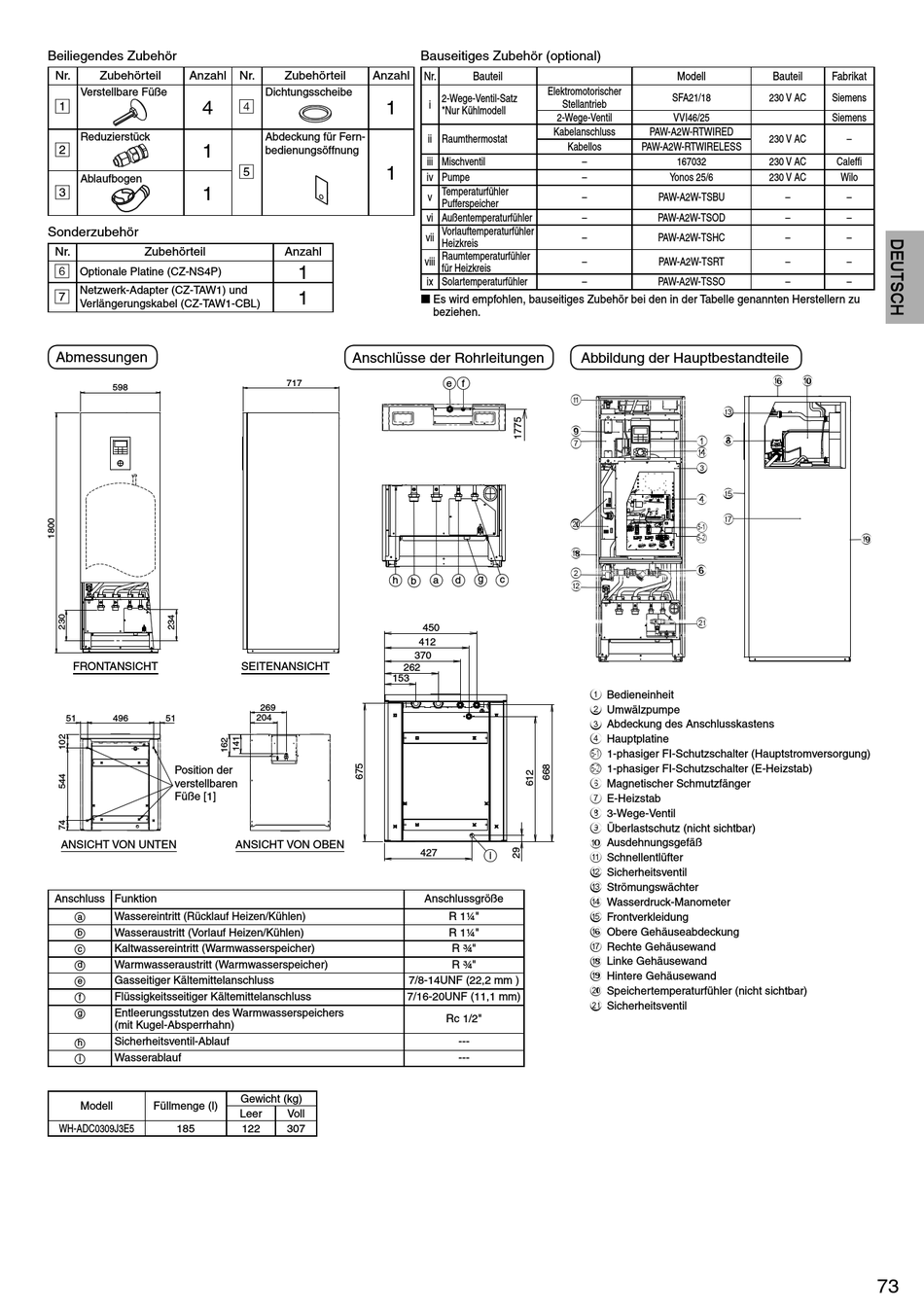

Panasonic WH-ADC0309J3E5 Installationshandbuch Seite 5

Beiliegendes Zubehör
Nr. Zubehörteil Anzahl
Verstellbare Füße
4
1
Reduzierstück
2 1
Ablaufbogen
1
3
Sonderzubehör
Nr. Zubehörteil
6
Optionale Platine (CZ-NS4P)
Netzwerk-Adapter (CZ-TAW1) und
7
Verlängerungskabel (CZ-TAW1-CBL)
Abmessungen
598
FRONTANSICHT
51 496 51
Position der
verstellbaren
Füße [1]
ANSICHT VON UNTEN
Anschluss Funktion
Wassereintritt (Rücklauf Heizen/Kühlen)
a
Wasseraustritt (Vorlauf Heizen/Kühlen)
b
Kaltwassereintritt (Warmwasserspeicher)
c
Warmwasseraustritt (Warmwasserspeicher)
d
Gasseitiger Kältemittelanschluss
e
Flüssigkeitsseitiger Kältemittelanschluss
f
Entleerungsstutzen des Warmwasserspeichers
g
(mit Kugel-Absperrhahn)
Sicherheitsventil-Ablauf
h
Wasserablauf
i
Modell Füllmenge (l)
WH-ADC0309J3E5 185
Nr. Zubehörteil Anzahl
Dichtungsscheibe
1
4
Abdeckung für Fern-
bedienungsöffnung
1
5
Anzahl
1
1
Anschlüsse der Rohrleitungen
717
h
SEITENANSICHT
262
153
269
204
ANSICHT VON OBEN
7/8-14UNF (22,2 mm )
7/16-20UNF (11,1 mm)
Gewicht (kg)
Leer Voll
122 307
Bauseitiges Zubehör (optional)
Nr. Bauteil
Elektromotorischer
2-Wege-Ventil-Satz
i Stellantrieb
*Nur Kühlmodell
2-Wege-Ventil
Kabelanschluss
ii Raumthermostat
Kabellos
iii Mischventil –
iv Pumpe –
Temperaturfühler
v –
Pufferspeicher
vi Außentemperaturfühler –
Vorlauftemperaturfühler
vii –
Heizkreis
Raumtemperaturfühler
viii –
für Heizkreis
ix Solartemperaturfühler –
  Es wird empfohlen, bauseitiges Zubehör bei den in der Tabelle genannten Herstellern zu
beziehen.
Abbildung der Hauptbestandteile
e f
a
9
7
j
h
2
g c
a d
b
b
450
412
370
427
i
Anschlussgröße
R 1¼"
R 1¼"
R ¾"
R ¾"
Rc 1/2"
---
---
Modell
SFA21/18
VVI46/25
PAW-A2W-RTWIRED
PAW-A2W-RTWIRELESS
167032
Yonos 25/6
PAW-A2W-TSBU
PAW-A2W-TSOD
PAW-A2W-TSHC
PAW-A2W-TSRT
PAW-A2W-TSSO
c
8
1
d
3
e
4
g
5-1
5-2
6
k
1 Bedieneinheit
2 Umwälzpumpe
3 Abdeckung des Anschlusskastens
4 Hauptplatine
5-1
1-phasiger FI-Schutzschalter (Hauptstromversorgung)
5-2
1-phasiger FI-Schutzschalter (E-Heizstab)
6 Magnetischer Schmutzfänger
7 E-Heizstab
8 3-Wege-Ventil
9 Überlastschutz (nicht sichtbar)
0 Ausdehnungsgefäß
a Schnellentlüfter
b Sicherheitsventil
c Strömungswächter
d Wasserdruck-Manometer
e Frontverkleidung
f Obere Gehäuseabdeckung
g Rechte Gehäusewand
h Linke Gehäusewand
i Hintere Gehäusewand
j Speichertemperaturfühler (nicht sichtbar)
k Sicherheitsventil
Bauteil Fabrikat
230 V AC Siemens
Siemens
230 V AC –
230 V AC Caleffi
230 V AC Wilo
– –
– –
– –
– –
– –
