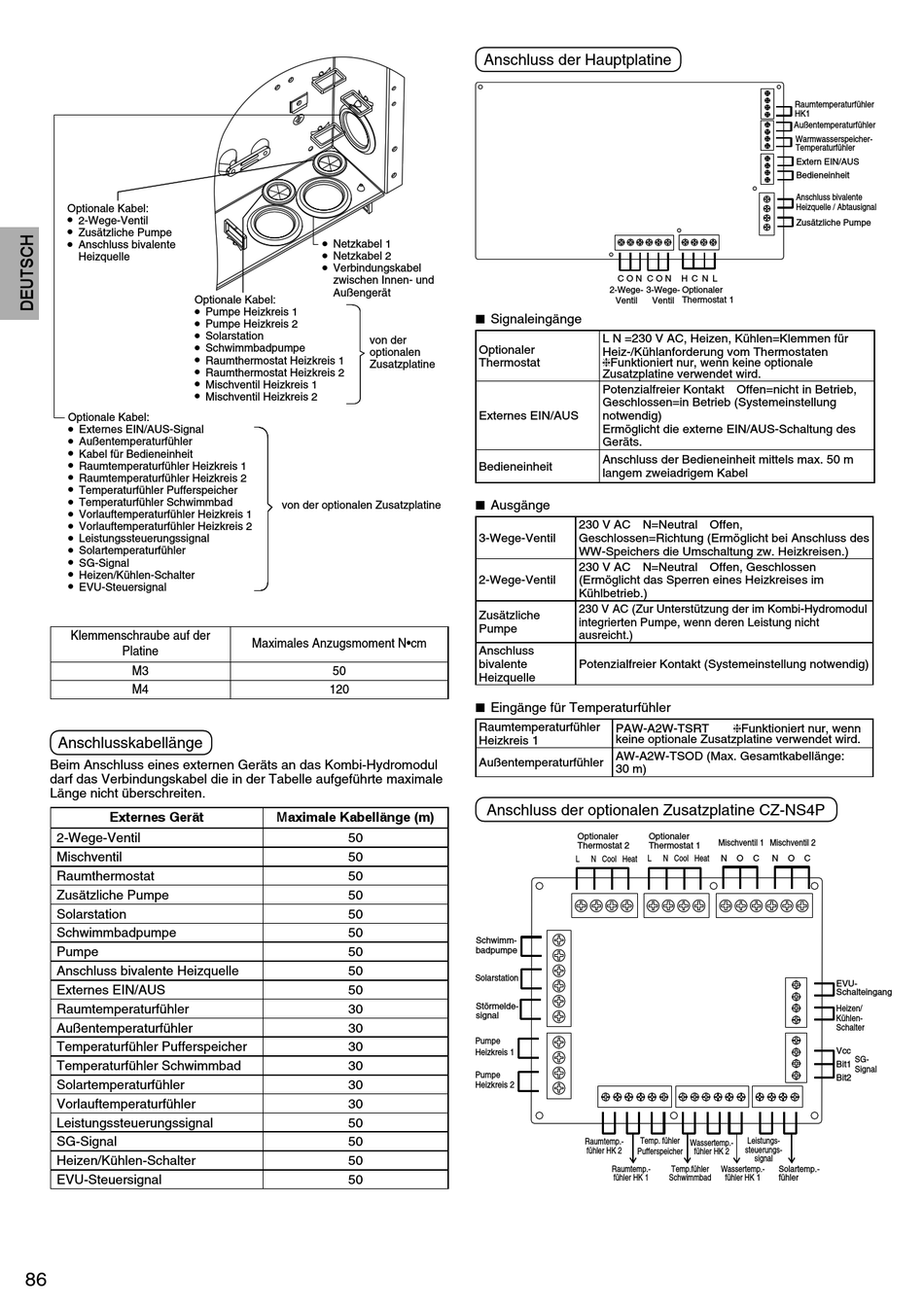

Panasonic WH-ADC0309J3E5 Installationshandbuch Seite 18

Optionale Kabel:
•
2-Wege-Ventil
•
Zusätzliche Pumpe
•
Anschluss bivalente
Heizquelle
Optionale Kabel:
•
•
•
•
•
•
•
•
Optionale Kabel:
•
Externes EIN/AUS-Signal
•
Außentemperaturfühler
•
Kabel für Bedieneinheit
•
Raumtemperaturfühler Heizkreis 1
•
Raumtemperaturfühler Heizkreis 2
•
Temperaturfühler Pufferspeicher
•
Temperaturfühler Schwimmbad
•
Vorlauftemperaturfühler Heizkreis 1
•
Vorlauftemperaturfühler Heizkreis 2
•
Leistungssteuerungssignal
•
Solartemperaturfühler
•
SG-Signal
•
Heizen/Kühlen-Schalter
•
EVU-Steuersignal
Klemmenschraube auf der
Platine
M3
M4
Anschlusskabellänge
Beim Anschluss eines externen Geräts an das Kombi-Hydromodul
darf das Verbindungskabel die in der Tabelle aufgeführte maximale
Länge nicht überschreiten.
Externes Gerät
2-Wege-Ventil
Mischventil
Raumthermostat
Zusätzliche Pumpe
Solarstation
Schwimmbadpumpe
Pumpe
Anschluss bivalente Heizquelle
Externes EIN/AUS
Raumtemperaturfühler
Außentemperaturfühler
Temperaturfühler Pufferspeicher
Temperaturfühler Schwimmbad
Solartemperaturfühler
Vorlauftemperaturfühler
Leistungssteuerungssignal
SG-Signal
Heizen/Kühlen-Schalter
EVU-Steuersignal
86
•
Netzkabel 1
•
Netzkabel 2
•
Verbindungskabel
zwischen Innen- und
Außengerät
Pumpe Heizkreis 1
Pumpe Heizkreis 2
Solarstation
von der
Schwimmbadpumpe
optionalen
Raumthermostat Heizkreis 1
Zusatzplatine
Raumthermostat Heizkreis 2
Mischventil Heizkreis 1
Mischventil Heizkreis 2
von der optionalen Zusatzplatine
Maximales Anzugsmoment N•cm
50
120
Maximale Kabellänge (m)
50
50
50
50
50
50
50
50
50
30
30
30
30
30
30
50
50
50
50
Anschluss der Hauptplatine
C O N C O N
2-Wege- 3-Wege-
Ventil
  Signaleingänge
L N =230 V AC, Heizen, Kühlen=Klemmen für
Optionaler
Heiz-/Kühlanforderung vom Thermostaten
Funktioniert nur, wenn keine optionale
Thermostat
Zusatzplatine verwendet wird.
Potenzialfreier Kontakt Offen=nicht in Betrieb,
Geschlossen=in Betrieb (Systemeinstellung
Externes EIN/AUS notwendig)
Ermöglicht die externe EIN/AUS-Schaltung des
Geräts.
Anschluss der Bedieneinheit mittels max. 50 m
Bedieneinheit
langem zweiadrigem Kabel
  Ausgänge
230 V AC N=Neutral Offen,
3-Wege-Ventil Geschlossen=Richtung (Ermöglicht bei Anschluss des
WW-Speichers die Umschaltung zw. Heizkreisen.)
230 V AC N=Neutral Offen, Geschlossen
2-Wege-Ventil (Ermöglicht das Sperren eines Heizkreises im
Kühlbetrieb.)
230 V AC (Zur Unterstützung der im Kombi-Hydromodul
Zusätzliche
integrierten Pumpe, wenn deren Leistung nicht
Pumpe
ausreicht.)
Anschluss
bivalente Potenzialfreier Kontakt (Systemeinstellung notwendig)
Heizquelle
  Eingänge für Temperaturfühler
Raumtemperaturfühler
PAW-A2W-TSRT
keine optionale Zusatzplatine verwendet wird.
Heizkreis 1
AW-A2W-TSOD (Max. Gesamtkabellänge:
Außentemperaturfühler
30 m)
Anschluss der optionalen Zusatzplatine CZ-NS4P
Optionaler Optionaler
Thermostat 2 Thermostat 1
L
L N Cool Heat
Schwimm-
badpumpe
Solarstation
Störmelde-
signal
Pumpe
Heizkreis 1
Pumpe
Heizkreis 2
Raumtemp.- Temp. fühler
fühler HK 2
Pufferspeicher
Raumtemp.-
fühler HK 1
Raumtemperaturfühler
HK1
Außentemperaturfühler
Warmwasserspeicher-
Temperaturfühler
Extern EIN/AUS
Bedieneinheit
Anschluss bivalente
Heizquelle / Abtausignal
Zusätzliche Pumpe
H C N L
Optionaler
Thermostat 1
Ventil
Funktioniert nur, wenn
Mischventil 1 Mischventil 2
N Cool Heat N O C N O C
Leistungs-
Wassertemp.-
steuerungs-
fühler HK 2
signal
Temp.fühler Wassertemp.- Solartemp.-
Schwimmbad fühler HK 1 fühler
EVU-
Schalteingang
Heizen/
Kühlen-
Schalter
Vcc
SG-
Bit1
Signal
Bit2
