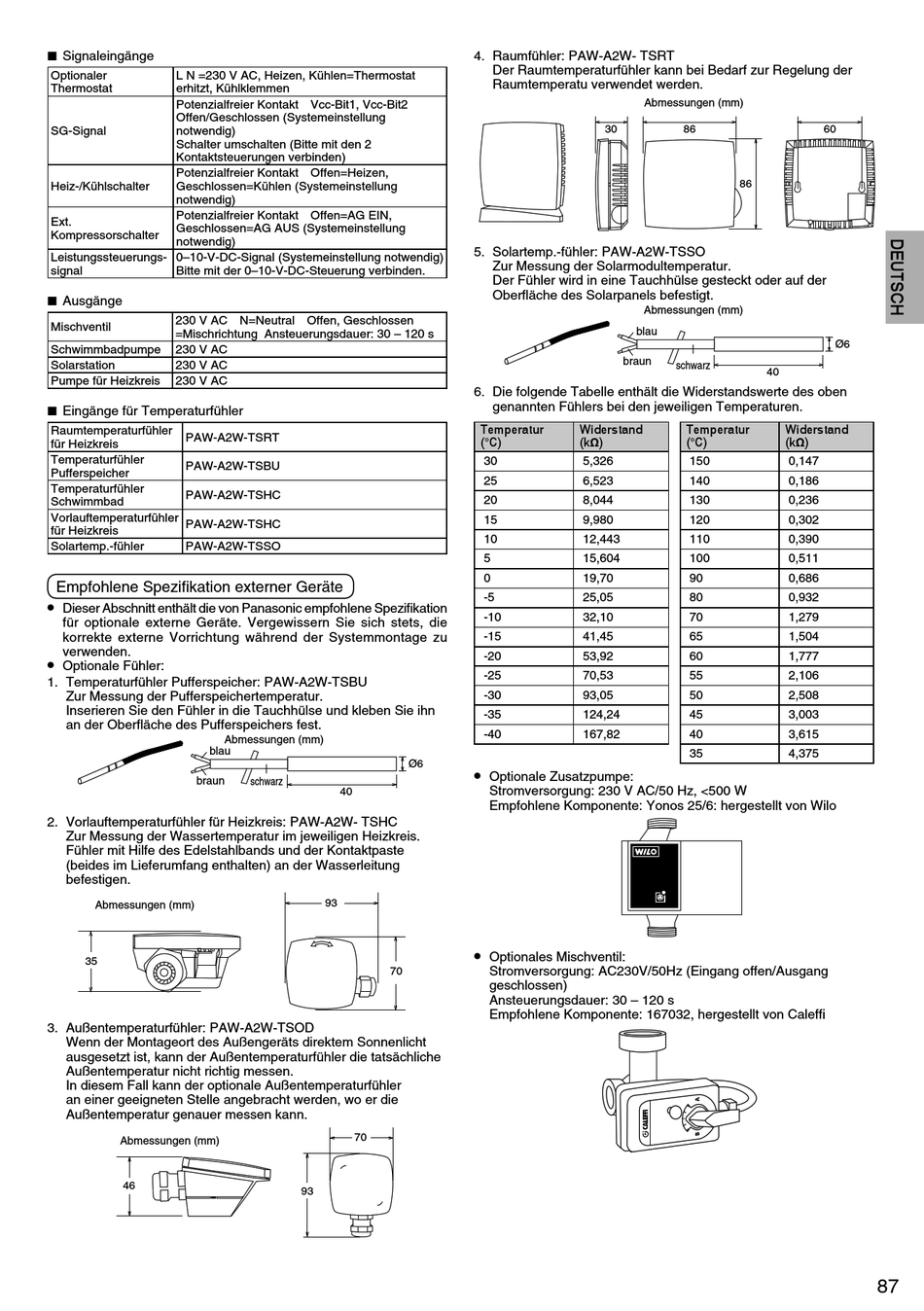

Panasonic WH-ADC0309J3E5 Installationshandbuch Seite 19

 
Signaleingänge
Optionaler L N =230 V AC, Heizen, Kühlen=Thermostat
Thermostat erhitzt, Kühlklemmen
Potenzialfreier Kontakt Vcc-Bit1, Vcc-Bit2
Offen/Geschlossen (Systemeinstellung
SG-Signal notwendig)
Schalter umschalten (Bitte mit den 2
Kontaktsteuerungen verbinden)
Potenzialfreier Kontakt Offen=Heizen,
Heiz-/Kühlschalter Geschlossen=Kühlen (Systemeinstellung
notwendig)
Potenzialfreier Kontakt Offen=AG EIN,
Ext.
Geschlossen=AG AUS (Systemeinstellung
Kompressorschalter
notwendig)
Leistungssteuerungs- 0–10-V-DC-Signal (Systemeinstellung notwendig)
signal Bitte mit der 0–10-V-DC-Steuerung verbinden.
  Ausgänge
230 V AC N=Neutral Offen, Geschlossen
Mischventil
=Mischrichtung Ansteuerungsdauer: 30 – 120 s
Schwimmbadpumpe 230 V AC
Solarstation 230 V AC
Pumpe für Heizkreis 230 V AC
  Eingänge für Temperaturfühler
Raumtemperaturfühler
PAW-A2W-TSRT
für Heizkreis
Temperaturfühler
PAW-A2W-TSBU
Pufferspeicher
Temperaturfühler
PAW-A2W-TSHC
Schwimmbad
Vorlauftemperaturfühler
PAW-A2W-TSHC
für Heizkreis
Solartemp.-fühler PAW-A2W-TSSO
Empfohlene Spezifi kation externer Geräte
•
Dieser Abschnitt enthält die von Panasonic empfohlene Spezifi kation
für optionale externe Geräte. Vergewissern Sie sich stets, die
korrekte externe Vorrichtung während der Systemmontage zu
verwenden.
•
Optionale Fühler:
1. Temperaturfühler Pufferspeicher: PAW-A2W-TSBU
Zur Messung der Pufferspeichertemperatur.
Inserieren Sie den Fühler in die Tauchhülse und kleben Sie ihn
an der Oberfl äche des Pufferspeichers fest.
blau
braun
2. Vorlauftemperaturfühler für Heizkreis: PAW-A2W- TSHC
Zur Messung der Wassertemperatur im jeweiligen Heizkreis.
Fühler mit Hilfe des Edelstahlbands und der Kontaktpaste
(beides im Lieferumfang enthalten) an der Wasserleitung
befestigen.
Abmessungen (mm)
35
3. Außentemperaturfühler: PAW-A2W-TSOD
Wenn der Montageort des Außengeräts direktem Sonnenlicht
ausgesetzt ist, kann der Außentemperaturfühler die tatsächliche
Außentemperatur nicht richtig messen.
In diesem Fall kann der optionale Außentemperaturfühler
an einer geeigneten Stelle angebracht werden, wo er die
Außentemperatur genauer messen kann.
Abmessungen (mm)
46
Abmessungen (mm)
schwarz
40
93
70
70
93
4. Raumfühler: PAW-A2W- TSRT
Der Raumtemperaturfühler kann bei Bedarf zur Regelung der
Raumtemperatu verwendet werden.
5. Solartemp.-fühler: PAW-A2W-TSSO
Zur Messung der Solarmodultemperatur.
Der Fühler wird in eine Tauchhülse gesteckt oder auf der
Oberfl äche des Solarpanels befestigt.
6. Die folgende Tabelle enthält die Widerstandswerte des oben
genannten Fühlers bei den jeweiligen Temperaturen.
Temperatur Widerstand
(°C) (kΩ)
30 5,326
25 6,523
20 8,044
15 9,980
10 12,443
5 15,604
0 19,70
-5 25,05
-10 32,10
-15 41,45
-20 53,92
-25 70,53
-30 93,05
-35 124,24
-40 167,82
Ø6
•
Optionale Zusatzpumpe:
Stromversorgung: 230 V AC/50 Hz, <500 W
Empfohlene Komponente: Yonos 25/6: hergestellt von Wilo
•
Optionales Mischventil:
Stromversorgung: AC230V/50Hz (Eingang offen/Ausgang
geschlossen)
Ansteuerungsdauer: 30 – 120 s
Empfohlene Komponente: 167032, hergestellt von Caleffi
Abmessungen (mm)
30 86
86
Abmessungen (mm)
blau
braun
schwarz
40
Temperatur
(°C)
150
140
130
120
110
100
90
80
70
65
60
55
50
45
40
35
60
Ø6
Widerstand
(kΩ)
0,147
0,186
0,236
0,302
0,390
0,511
0,686
0,932
1,279
1,504
1,777
2,106
2,508
3,003
3,615
4,375
87
