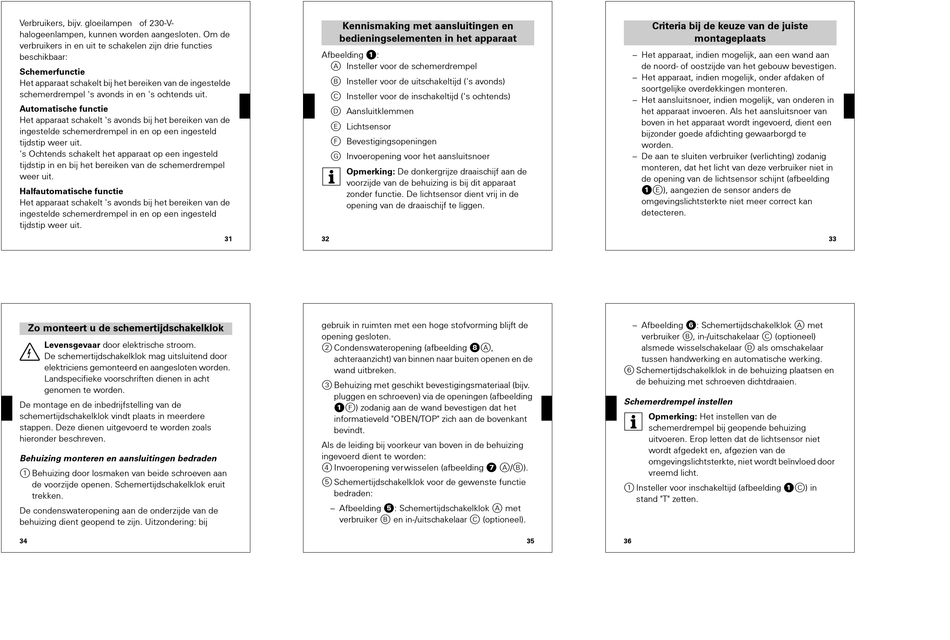

Verbruikers, bijv. gloeilampen of 230-V-
halogeenlampen, kunnen worden aangesloten. Om de
verbruikers in en uit te schakelen zijn drie functies
beschikbaar:
Schemerfunctie
Het apparaat schakelt bij het bereiken van de ingestelde
schemerdrempel 's avonds in en 's ochtends uit.
Automatische functie
Het apparaat schakelt 's avonds bij het bereiken van de
ingestelde schemerdrempel in en op een ingesteld
tijdstip weer uit.
's Ochtends schakelt het apparaat op een ingesteld
tijdstip in en bij het bereiken van de schemerdrempel
weer uit.
Halfautomatische functie
Het apparaat schakelt 's avonds bij het bereiken van de
ingestelde schemerdrempel in en op een ingesteld
tijdstip weer uit.
V5448_581_01.book Seite 34 Mittwoch, 26. Oktober 2005 12:55 12
Zo monteert u de schemertijdschakelklok
¼
Levensgevaar door elektrische stroom.
De schemertijdschakelklok mag uitsluitend door
elektriciens gemonteerd en aangesloten worden.
Landspecifieke voorschriften dienen in acht
genomen te worden.
De montage en de inbedrijfstelling van de
schemertijdschakelklok vindt plaats in meerdere
stappen. Deze dienen uitgevoerd te worden zoals
hieronder beschreven.
Behuizing monteren en aansluitingen bedraden
1 Behuizing door losmaken van beide schroeven aan
de voorzijde openen. Schemertijdschakelklok eruit
trekken.
De condenswateropening aan de onderzijde van de
behuizing dient geopend te zijn. Uitzondering: bij
34
V5448_581_01.book Seite 32 Mittwoch, 26. Oktober 2005 12:55 12
Kennismaking met aansluitingen en
bedieningselementen in het apparaat
Afbeelding !:
A Insteller voor de schemerdrempel
B Insteller voor de uitschakeltijd ('s avonds)
C Insteller voor de inschakeltijd ('s ochtends)
D Aansluitklemmen
E Lichtsensor
F Bevestigingsopeningen
G Invoeropening voor het aansluitsnoer
| Opmerking: De donkergrijze draaischijf aan de
voorzijde van de behuizing is bij dit apparaat
zonder functie. De lichtsensor dient vrij in de
opening van de draaischijf te liggen.
31 32
V5448_581_01.book Seite 35 Mittwoch, 26. Oktober 2005 12:55 12
gebruik in ruimten met een hoge stofvorming blijft de
opening gesloten.
2 Condenswateropening (afbeelding (A,
achteraanzicht) van binnen naar buiten openen en de
wand uitbreken.
3 Behuizing met geschikt bevestigingsmateriaal (bijv.
pluggen en schroeven) via de openingen (afbeelding
!F) zodanig aan de wand bevestigen dat het
informatieveld "OBEN/TOP" zich aan de bovenkant
bevindt.
Als de leiding bij voorkeur van boven in de behuizing
ingevoerd dient te worden:
4 Invoeropening verwisselen (afbeelding / A/B).
5 Schemertijdschakelklok voor de gewenste functie
bedraden:
– Afbeelding %: Schemertijdschakelklok A met
verbruiker B en in-/uitschakelaar C (optioneel).
V5448_581_01.book Seite 33 Mittwoch, 26. Oktober 2005 12:55 12
Criteria bij de keuze van de juiste
montageplaats
– Het apparaat, indien mogelijk, aan een wand aan
de noord- of oostzijde van het gebouw bevestigen.
– Het apparaat, indien mogelijk, onder afdaken of
soortgelijke overdekkingen monteren.
– Het aansluitsnoer, indien mogelijk, van onderen in
het apparaat invoeren. Als het aansluitsnoer van
boven in het apparaat wordt ingevoerd, dient een
bijzonder goede afdichting gewaarborgd te
worden.
– De aan te sluiten verbruiker (verlichting) zodanig
monteren, dat het licht van deze verbruiker niet in
de opening van de lichtsensor schijnt (afbeelding
!E), aangezien de sensor anders de
omgevingslichtsterkte niet meer correct kan
detecteren.
V5448_581_01.book Seite 36 Mittwoch, 26. Oktober 2005 12:55 12
– Afbeelding &: Schemertijdschakelklok A met
verbruiker B, in-/uitschakelaar C (optioneel)
alsmede wisselschakelaar D als omschakelaar
tussen handwerking en automatische werking.
6 Schemertijdschakelklok in de behuizing plaatsen en
de behuizing met schroeven dichtdraaien.
Schemerdrempel instellen
|
Opmerking: Het instellen van de
schemerdrempel bij geopende behuizing
uitvoeren. Erop letten dat de lichtsensor niet
wordt afgedekt en, afgezien van de
omgevingslichtsterkte, niet wordt beïnvloed door
vreemd licht.
1 Insteller voor inschakeltijd (afbeelding !C) in
stand "T" zetten.
35 36
