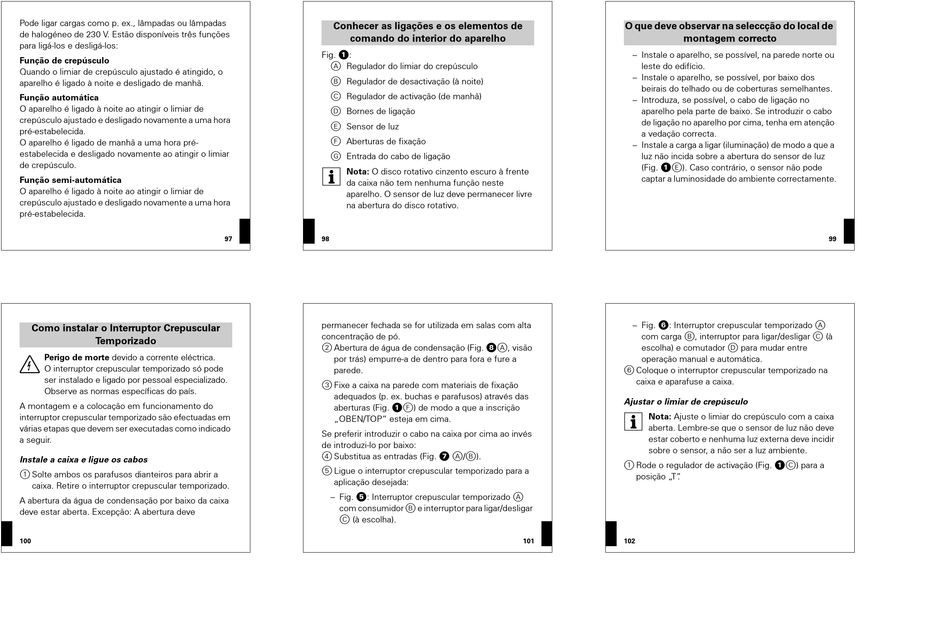

Pode ligar cargas como p. ex., lâmpadas ou lâmpadas
de halogéneo de 230 V. Estão disponíveis três funções
para ligá-los e desligá-los:
Função de crepúsculo
Quando o limiar de crepúsculo ajustado é atingido, o
aparelho é ligado à noite e desligado de manhã.
Função automática
O aparelho é ligado à noite ao atingir o limiar de
crepúsculo ajustado e desligado novamente a uma hora
pré-estabelecida.
O aparelho é ligado de manhã a uma hora pré-
estabelecida e desligado novamente ao atingir o limiar
de crepúsculo.
Função semi-automática
O aparelho é ligado à noite ao atingir o limiar de
crepúsculo ajustado e desligado novamente a uma hora
pré-estabelecida.
V5448_581_01.book Seite 100 Mittwoch, 26. Oktober 2005 12:55 12
Como instalar o Interruptor Crepuscular
Temporizado
¼
Perigo de morte devido a corrente eléctrica.
O interruptor crepuscular temporizado só pode
ser instalado e ligado por pessoal especializado.
Observe as normas específicas do país.
A montagem e a colocação em funcionamento do
interruptor crepuscular temporizado são efectuadas em
várias etapas que devem ser executadas como indicado
a seguir.
Instale a caixa e ligue os cabos
1 Solte ambos os parafusos dianteiros para abrir a
caixa. Retire o interruptor crepuscular temporizado.
A abertura da água de condensação por baixo da caixa
deve estar aberta. Excepção: A abertura deve
100
V5448_581_01.book Seite 98 Mittwoch, 26. Oktober 2005 12:55 12
Conhecer as ligações e os elementos de
comando do interior do aparelho
Fig. !:
A Regulador do limiar do crepúsculo
B Regulador de desactivação (à noite)
C Regulador de activação (de manhã)
D Bornes de ligação
E Sensor de luz
F Aberturas de fixação
G Entrada do cabo de ligação
| Nota: O disco rotativo cinzento escuro à frente
da caixa não tem nenhuma função neste
aparelho. O sensor de luz deve permanecer livre
na abertura do disco rotativo.
97 98
V5448_581_01.book Seite 101 Mittwoch, 26. Oktober 2005 12:55 12
permanecer fechada se for utilizada em salas com alta
concentração de pó.
2 Abertura de água de condensação (Fig. (A, visão
por trás) empurre-a de dentro para fora e fure a
parede.
3 Fixe a caixa na parede com materiais de fixação
adequados (p. ex. buchas e parafusos) através das
aberturas (Fig. !F) de modo a que a inscrição
„OBEN/TOP" esteja em cima.
Se preferir introduzir o cabo na caixa por cima ao invés
de introduzi-lo por baixo:
4 Substitua as entradas (Fig. / A/B).
5 Ligue o interruptor crepuscular temporizado para a
aplicação desejada:
– Fig. %: Interruptor crepuscular temporizado A
com consumidor B e interruptor para ligar/desligar
C (à escolha).
V5448_581_01.book Seite 99 Mittwoch, 26. Oktober 2005 12:55 12
O que deve observar na seleccção do local de
montagem correcto
– Instale o aparelho, se possível, na parede norte ou
leste do edifício.
– Instale o aparelho, se possível, por baixo dos
beirais do telhado ou de coberturas semelhantes.
– Introduza, se possível, o cabo de ligação no
aparelho pela parte de baixo. Se introduzir o cabo
de ligação no aparelho por cima, tenha em atenção
a vedação correcta.
– Instale a carga a ligar (iluminação) de modo a que a
luz não incida sobre a abertura do sensor de luz
(Fig. !E). Caso contrário, o sensor não pode
captar a luminosidade do ambiente correctamente.
V5448_581_01.book Seite 102 Mittwoch, 26. Oktober 2005 12:55 12
– Fig. &: Interruptor crepuscular temporizado A
com carga B, interruptor para ligar/desligar C (à
escolha) e comutador D para mudar entre
operação manual e automática.
6 Coloque o interruptor crepuscular temporizado na
caixa e aparafuse a caixa.
Ajustar o limiar de crepúsculo
|
Nota: Ajuste o limiar do crepúsculo com a caixa
aberta. Lembre-se que o sensor de luz não deve
estar coberto e nenhuma luz externa deve incidir
sobre o sensor, a não ser a luz ambiente.
1 Rode o regulador de activação (Fig. !C) para a
posição „ T" .
