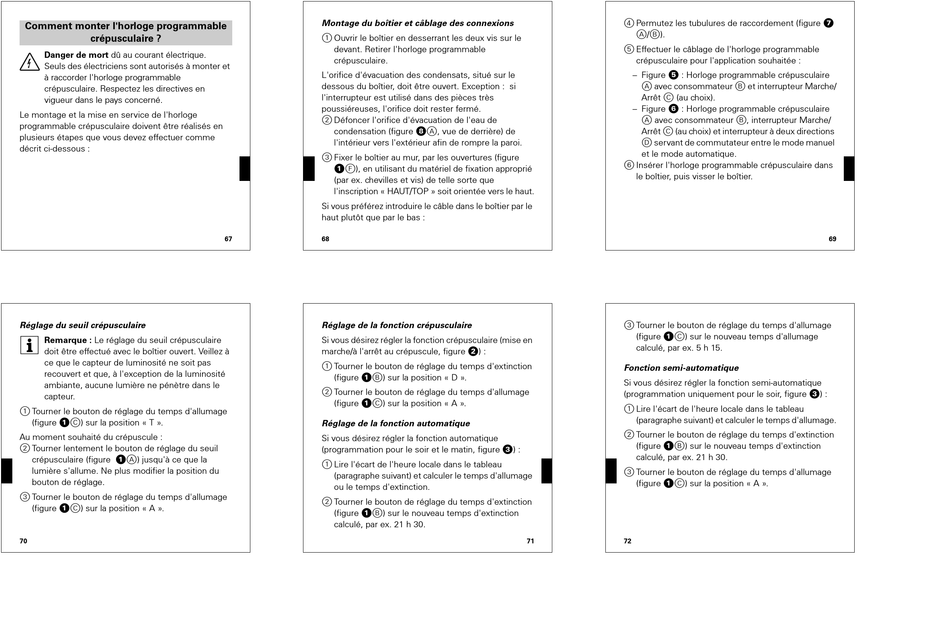

Comment monter l'horloge programmable
crépusculaire ?
¼
Danger de mort dû au courant électrique.
Seuls des électriciens sont autorisés à monter et
à raccorder l'horloge programmable
crépusculaire. Respectez les directives en
vigueur dans le pays concerné.
Le montage et la mise en service de l'horloge
programmable crépusculaire doivent être réalisés en
plusieurs étapes que vous devez effectuer comme
décrit ci-dessous :
V5448_581_01.book Seite 70 Mittwoch, 26. Oktober 2005 12:55 12
Réglage du seuil crépusculaire
| Remarque : Le réglage du seuil crépusculaire
doit être effectué avec le boîtier ouvert. Veillez à
ce que le capteur de luminosité ne soit pas
recouvert et que, à l'exception de la luminosité
ambiante, aucune lumière ne pénètre dans le
capteur.
1 Tourner le bouton de réglage du temps d'allumage
(figure !C) sur la position « T ».
Au moment souhaité du crépuscule :
2 Tourner lentement le bouton de réglage du seuil
crépusculaire (figure !A) jusqu'à ce que la
lumière s'allume. Ne plus modifier la position du
bouton de réglage.
3 Tourner le bouton de réglage du temps d'allumage
(figure !C) sur la position « A ».
70
V5448_581_01.book Seite 68 Mittwoch, 26. Oktober 2005 12:55 12
Montage du boîtier et câblage des connexions
1 Ouvrir le boîtier en desserrant les deux vis sur le
devant. Retirer l'horloge programmable
crépusculaire.
L'orifice d'évacuation des condensats, situé sur le
dessous du boîtier, doit être ouvert. Exception : si
l'interrupteur est utilisé dans des pièces très
poussiéreuses, l'orifice doit rester fermé.
2 Défoncer l'orifice d'évacuation de l'eau de
condensation (figure (A, vue de derrière) de
l'intérieur vers l'extérieur afin de rompre la paroi.
3 Fixer le boîtier au mur, par les ouvertures (figure
!F), en utilisant du matériel de fixation approprié
(par ex. chevilles et vis) de telle sorte que
l'inscription « HAUT/TOP » soit orientée vers le haut.
Si vous préférez introduire le câble dans le boîtier par le
haut plutôt que par le bas :
67 68
V5448_581_01.book Seite 71 Mittwoch, 26. Oktober 2005 12:55 12
Réglage de la fonction crépusculaire
Si vous désirez régler la fonction crépusculaire (mise en
marche/à l'arrêt au crépuscule, figure „) :
1 Tourner le bouton de réglage du temps d'extinction
(figure !B) sur la position « D ».
2 Tourner le bouton de réglage du temps d'allumage
(figure !C) sur la position « A ».
Réglage de la fonction automatique
Si vous désirez régler la fonction automatique
(programmation pour le soir et le matin, figure §) :
1 Lire l'écart de l'heure locale dans le tableau
(paragraphe suivant) et calculer le temps d'allumage
ou le temps d'extinction.
2 Tourner le bouton de réglage du temps d'extinction
(figure !B) sur le nouveau temps d'extinction
calculé, par ex. 21 h 30.
V5448_581_01.book Seite 69 Mittwoch, 26. Oktober 2005 12:55 12
4 Permutez les tubulures de raccordement (figure /
A/B).
5 Effectuer le câblage de l'horloge programmable
crépusculaire pour l'application souhaitée :
– Figure % : Horloge programmable crépusculaire
A avec consommateur B et interrupteur Marche/
Arrêt C (au choix).
– Figure & : Horloge programmable crépusculaire
A avec consommateur B, interrupteur Marche/
Arrêt C (au choix) et interrupteur à deux directions
D servant de commutateur entre le mode manuel
et le mode automatique.
6 Insérer l'horloge programmable crépusculaire dans
le boîtier, puis visser le boîtier.
V5448_581_01.book Seite 72 Mittwoch, 26. Oktober 2005 12:55 12
3 Tourner le bouton de réglage du temps d'allumage
(figure !C) sur le nouveau temps d'allumage
calculé, par ex. 5 h 15.
Fonction semi-automatique
Si vous désirez régler la fonction semi-automatique
(programmation uniquement pour le soir, figure §) :
1 Lire l'écart de l'heure locale dans le tableau
(paragraphe suivant) et calculer le temps d'allumage.
2 Tourner le bouton de réglage du temps d'extinction
(figure !B) sur le nouveau temps d'extinction
calculé, par ex. 21 h 30.
3 Tourner le bouton de réglage du temps d'allumage
(figure !C) sur la position « A ».
71 72
