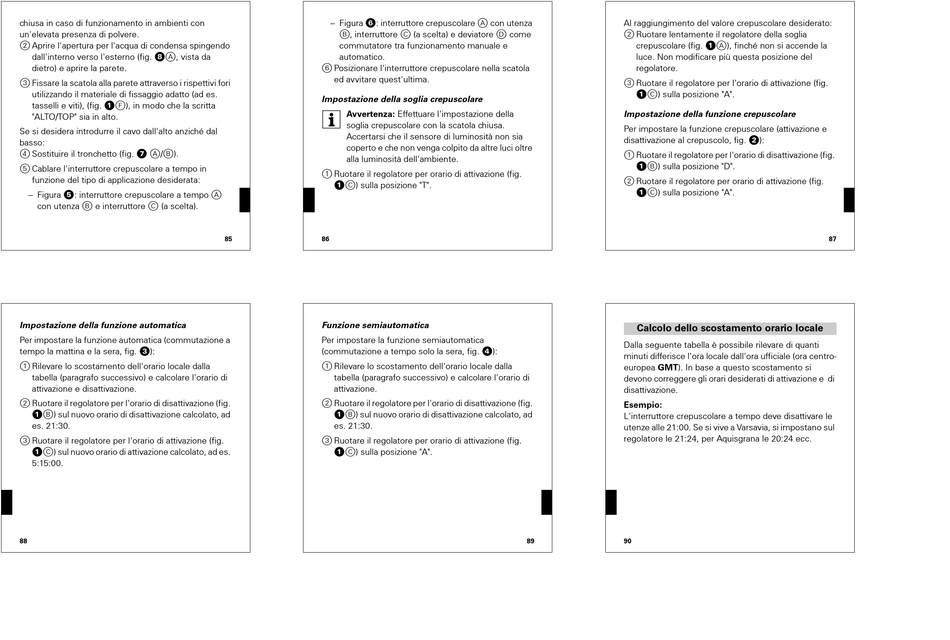

chiusa in caso di funzionamento in ambienti con
un'elevata presenza di polvere.
2 Aprire l'apertura per l'acqua di condensa spingendo
dall'interno verso l'esterno (fig. (A, vista da
dietro) e aprire la parete.
3 Fissare la scatola alla parete attraverso i rispettivi fori
utilizzando il materiale di fissaggio adatto (ad es.
tasselli e viti), (fig. !F), in modo che la scritta
"ALTO/TOP" sia in alto.
Se si desidera introdurre il cavo dall'alto anziché dal
basso:
4 Sostituire il tronchetto (fig. / A/B).
5 Cablare l'interruttore crepuscolare a tempo in
funzione del tipo di applicazione desiderata:
– Figura %: interruttore crepuscolare a tempo A
con utenza B e interruttore C (a scelta).
V5448_581_01.book Seite 88 Mittwoch, 26. Oktober 2005 12:55 12
Impostazione della funzione automatica
Per impostare la funzione automatica (commutazione a
tempo la mattina e la sera, fig. §):
1 Rilevare lo scostamento dell'orario locale dalla
tabella (paragrafo successivo) e calcolare l'orario di
attivazione e disattivazione.
2 Ruotare il regolatore per l'orario di disattivazione (fig.
!B) sul nuovo orario di disattivazione calcolato, ad
es. 21:30.
3 Ruotare il regolatore per l'orario di attivazione (fig.
!C) sul nuovo orario di attivazione calcolato, ad es.
5:15:00.
88
V5448_581_01.book Seite 86 Mittwoch, 26. Oktober 2005 12:55 12
– Figura &: interruttore crepuscolare A con utenza
B, interruttore C (a scelta) e deviatore D come
commutatore tra funzionamento manuale e
automatico.
6 Posizionare l'interruttore crepuscolare nella scatola
ed avvitare quest'ultima.
Impostazione della soglia crepuscolare
|
Avvertenza: Effettuare l'impostazione della
soglia crepuscolare con la scatola chiusa.
Accertarsi che il sensore di luminosità non sia
coperto e che non venga colpito da altre luci oltre
alla luminosità dell'ambiente.
1 Ruotare il regolatore per orario di attivazione (fig.
!C) sulla posizione "T".
85 86
V5448_581_01.book Seite 89 Mittwoch, 26. Oktober 2005 12:55 12
Funzione semiautomatica
Per impostare la funzione semiautomatica
(commutazione a tempo solo la sera, fig. $):
1 Rilevare lo scostamento dell'orario locale dalla
tabella (paragrafo successivo) e calcolare l'orario di
attivazione.
2 Ruotare il regolatore per l'orario di disattivazione (fig.
!B) sul nuovo orario di disattivazione calcolato, ad
es. 21:30.
3 Ruotare il regolatore per orario di attivazione (fig.
!C) sulla posizione "A".
V5448_581_01.book Seite 87 Mittwoch, 26. Oktober 2005 12:55 12
Al raggiungimento del valore crepuscolare desiderato:
2 Ruotare lentamente il regolatore della soglia
crepuscolare (fig. !A), finché non si accende la
luce. Non modificare più questa posizione del
regolatore.
3 Ruotare il regolatore per l'orario di attivazione (fig.
!C) sulla posizione "A".
Impostazione della funzione crepuscolare
Per impostare la funzione crepuscolare (attivazione e
disattivazione al crepuscolo, fig. „):
1 Ruotare il regolatore per l'orario di disattivazione (fig.
!B) sulla posizione "D".
2 Ruotare il regolatore per orario di attivazione (fig.
!C) sulla posizione "A".
V5448_581_01.book Seite 90 Mittwoch, 26. Oktober 2005 12:55 12
Calcolo dello scostamento orario locale
Dalla seguente tabella è possibile rilevare di quanti
minuti differisce l'ora locale dall'ora ufficiale (ora centro-
europea GMT). In base a questo scostamento si
devono correggere gli orari desiderati di attivazione e di
disattivazione.
Esempio:
L'interruttore crepuscolare a tempo deve disattivare le
utenze alle 21:00. Se si vive a Varsavia, si impostano sul
regolatore le 21:24, per Aquisgrana le 20:24 ecc.
89 90
