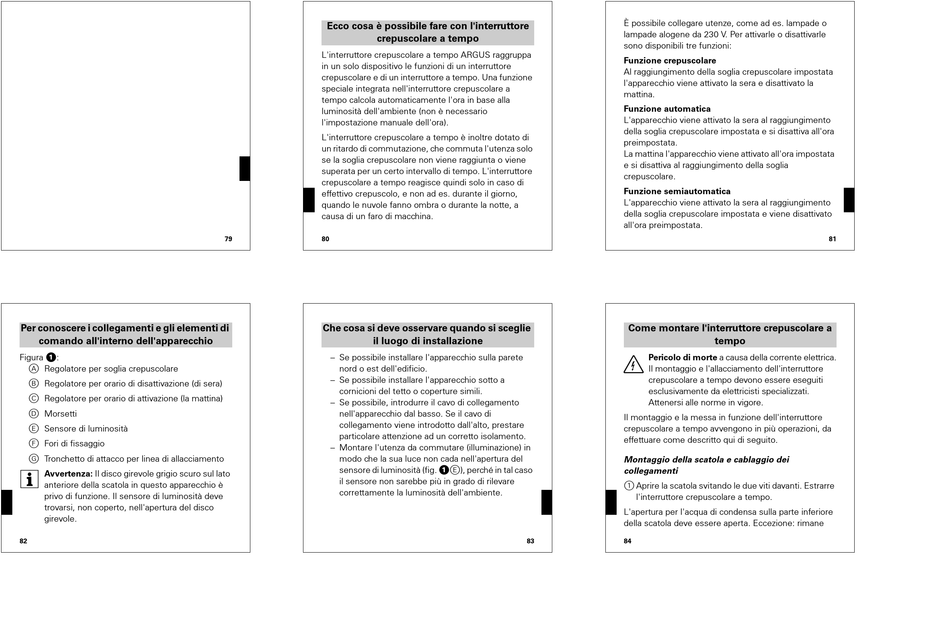

merten ARGUS Gebrauchsanweisung Seite 15

V5448_581_01.book Seite 79 Mittwoch, 26. Oktober 2005 12:55 12
V5448_581_01.book Seite 82 Mittwoch, 26. Oktober 2005 12:55 12
Per conoscere i collegamenti e gli elementi di
comando all'interno dell'apparecchio
Figura !:
A Regolatore per soglia crepuscolare
B Regolatore per orario di disattivazione (di sera)
C Regolatore per orario di attivazione (la mattina)
D Morsetti
E Sensore di luminosità
F Fori di fissaggio
G Tronchetto di attacco per linea di allacciamento
| Avvertenza: Il disco girevole grigio scuro sul lato
anteriore della scatola in questo apparecchio è
privo di funzione. Il sensore di luminosità deve
trovarsi, non coperto, nell'apertura del disco
girevole.
82
V5448_581_01.book Seite 80 Mittwoch, 26. Oktober 2005 12:55 12
Ecco cosa è possibile fare con l'interruttore
crepuscolare a tempo
L'interruttore crepuscolare a tempo ARGUS raggruppa
in un solo dispositivo le funzioni di un interruttore
crepuscolare e di un interruttore a tempo. Una funzione
speciale integrata nell'interruttore crepuscolare a
tempo calcola automaticamente l'ora in base alla
luminosità dell'ambiente (non è necessario
l'impostazione manuale dell'ora).
L'interruttore crepuscolare a tempo è inoltre dotato di
un ritardo di commutazione, che commuta l'utenza solo
se la soglia crepuscolare non viene raggiunta o viene
superata per un certo intervallo di tempo. L'interruttore
crepuscolare a tempo reagisce quindi solo in caso di
effettivo crepuscolo, e non ad es. durante il giorno,
quando le nuvole fanno ombra o durante la notte, a
causa di un faro di macchina.
79 80
V5448_581_01.book Seite 83 Mittwoch, 26. Oktober 2005 12:55 12
Che cosa si deve osservare quando si sceglie
il luogo di installazione
– Se possibile installare l'apparecchio sulla parete
nord o est dell'edificio.
– Se possibile installare l'apparecchio sotto a
cornicioni del tetto o coperture simili.
– Se possibile, introdurre il cavo di collegamento
nell'apparecchio dal basso. Se il cavo di
collegamento viene introdotto dall'alto, prestare
particolare attenzione ad un corretto isolamento.
– Montare l'utenza da commutare (illuminazione) in
modo che la sua luce non cada nell'apertura del
sensore di luminosità (fig. !E), perché in tal caso
il sensore non sarebbe più in grado di rilevare
correttamente la luminosità dell'ambiente.
V5448_581_01.book Seite 81 Mittwoch, 26. Oktober 2005 12:55 12
È possibile collegare utenze, come ad es. lampade o
lampade alogene da 230 V. Per attivarle o disattivarle
sono disponibili tre funzioni:
Funzione crepuscolare
Al raggiungimento della soglia crepuscolare impostata
l'apparecchio viene attivato la sera e disattivato la
mattina.
Funzione automatica
L'apparecchio viene attivato la sera al raggiungimento
della soglia crepuscolare impostata e si disattiva all'ora
preimpostata.
La mattina l'apparecchio viene attivato all'ora impostata
e si disattiva al raggiungimento della soglia
crepuscolare.
Funzione semiautomatica
L'apparecchio viene attivato la sera al raggiungimento
della soglia crepuscolare impostata e viene disattivato
all'ora preimpostata.
V5448_581_01.book Seite 84 Mittwoch, 26. Oktober 2005 12:55 12
Come montare l'interruttore crepuscolare a
¼
Pericolo di morte a causa della corrente elettrica.
Il montaggio e l'allacciamento dell'interruttore
crepuscolare a tempo devono essere eseguiti
esclusivamente da elettricisti specializzati.
Attenersi alle norme in vigore.
Il montaggio e la messa in funzione dell'interruttore
crepuscolare a tempo avvengono in più operazioni, da
effettuare come descritto qui di seguito.
Montaggio della scatola e cablaggio dei
collegamenti
1 Aprire la scatola svitando le due viti davanti. Estrarre
l'interruttore crepuscolare a tempo.
L'apertura per l'acqua di condensa sulla parte inferiore
della scatola deve essere aperta. Eccezione: rimane
83 84
81
tempo
