V5448_581_01.book Seite 1 Mittwoch, 26. Oktober 2005 12:55 12

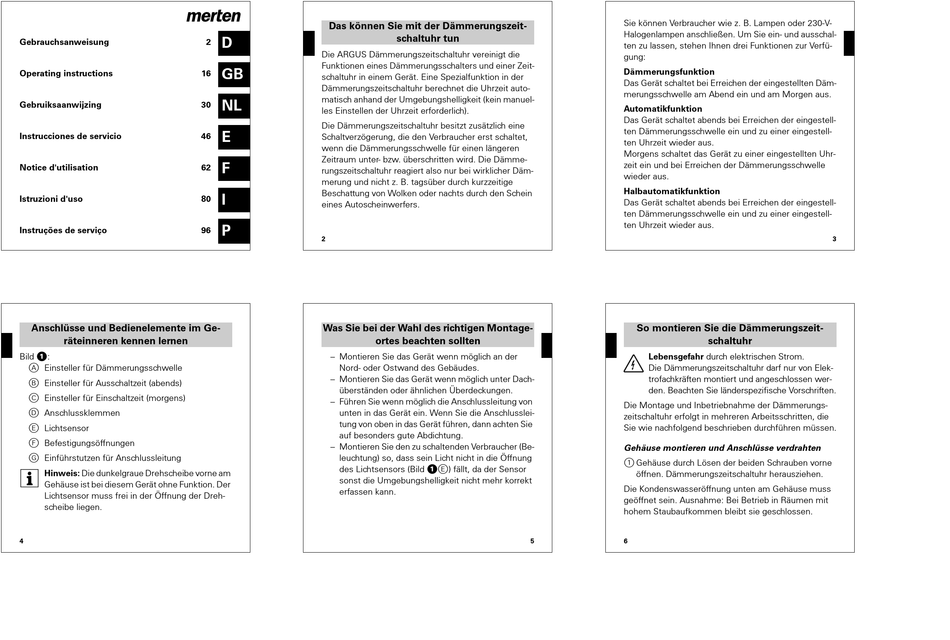

Gebrauchsanweisung
Operating instructions
Gebruiksaanwijzing
Instrucciones de servicio
Notice d'utilisation
Istruzioni d'uso
Instruções de serviço
V5448_581_01.book Seite 4 Mittwoch, 26. Oktober 2005 12:55 12
Anschlüsse und Bedienelemente im Ge-
räteinneren kennen lernen
Bild !:
A Einsteller für Dämmerungsschwelle
B Einsteller für Ausschaltzeit (abends)
C Einsteller für Einschaltzeit (morgens)
D Anschlussklemmen
E Lichtsensor
F Befestigungsöffnungen
G Einführstutzen für Anschlussleitung
| Hinweis: Die dunkelgraue Drehscheibe vorne am
Gehäuse ist bei diesem Gerät ohne Funktion. Der
Lichtsensor muss frei in der Öffnung der Dreh-
scheibe liegen.
4
V5448_581_01.book Seite 2 Mittwoch, 26. Oktober 2005 12:55 12
Das können Sie mit der Dämmerungszeit-
D
2
Die ARGUS Dämmerungszeitschaltuhr vereinigt die
Funktionen eines Dämmerungsschalters und einer Zeit-
GB
16
schaltuhr in einem Gerät. Eine Spezialfunktion in der
Dämmerungszeitschaltuhr berechnet die Uhrzeit auto-
matisch anhand der Umgebungshelligkeit (kein manuel-
NL
30
les Einstellen der Uhrzeit erforderlich).
Die Dämmerungszeitschaltuhr besitzt zusätzlich eine
E
46
Schaltverzögerung, die den Verbraucher erst schaltet,
wenn die Dämmerungsschwelle für einen längeren
Zeitraum unter- bzw. überschritten wird. Die Dämme-
F
62
rungszeitschaltuhr reagiert also nur bei wirklicher Däm-
merung und nicht z. B. tagsüber durch kurzzeitige
Beschattung von Wolken oder nachts durch den Schein
I
80
eines Autoscheinwerfers.
P
96
2
V5448_581_01.book Seite 5 Mittwoch, 26. Oktober 2005 12:55 12
Was Sie bei der Wahl des richtigen Montage-
ortes beachten sollten
– Montieren Sie das Gerät wenn möglich an der
Nord- oder Ostwand des Gebäudes.
– Montieren Sie das Gerät wenn möglich unter Dach-
überständen oder ähnlichen Überdeckungen.
– Führen Sie wenn möglich die Anschlussleitung von
unten in das Gerät ein. Wenn Sie die Anschlusslei-
tung von oben in das Gerät führen, dann achten Sie
auf besonders gute Abdichtung.
– Montieren Sie den zu schaltenden Verbraucher (Be-
leuchtung) so, dass sein Licht nicht in die Öffnung
des Lichtsensors (Bild !E) fällt, da der Sensor
sonst die Umgebungshelligkeit nicht mehr korrekt
erfassen kann.
schaltuhr tun
5
V5448_581_01.book Seite 3 Mittwoch, 26. Oktober 2005 12:55 12
Sie können Verbraucher wie z. B. Lampen oder 230-V-
Halogenlampen anschließen. Um Sie ein- und ausschal-
ten zu lassen, stehen Ihnen drei Funktionen zur Verfü-
gung:
Dämmerungsfunktion
Das Gerät schaltet bei Erreichen der eingestellten Däm-
merungsschwelle am Abend ein und am Morgen aus.
Automatikfunktion
Das Gerät schaltet abends bei Erreichen der eingestell-
ten Dämmerungsschwelle ein und zu einer eingestell-
ten Uhrzeit wieder aus.
Morgens schaltet das Gerät zu einer eingestellten Uhr-
zeit ein und bei Erreichen der Dämmerungsschwelle
wieder aus.
Halbautomatikfunktion
Das Gerät schaltet abends bei Erreichen der eingestell-
ten Dämmerungsschwelle ein und zu einer eingestell-
ten Uhrzeit wieder aus.
V5448_581_01.book Seite 6 Mittwoch, 26. Oktober 2005 12:55 12
So montieren Sie die Dämmerungszeit-
schaltuhr
¼
Lebensgefahr durch elektrischen Strom.
Die Dämmerungszeitschaltuhr darf nur von Elek-
trofachkräften montiert und angeschlossen wer-
den. Beachten Sie länderspezifische Vorschriften.
Die Montage und Inbetriebnahme der Dämmerungs-
zeitschaltuhr erfolgt in mehreren Arbeitsschritten, die
Sie wie nachfolgend beschrieben durchführen müssen.
Gehäuse montieren und Anschlüsse verdrahten
1 Gehäuse durch Lösen der beiden Schrauben vorne
öffnen. Dämmerungszeitschaltuhr herausziehen.
Die Kondenswasseröffnung unten am Gehäuse muss
geöffnet sein. Ausnahme: Bei Betrieb in Räumen mit
hohem Staubaufkommen bleibt sie geschlossen.
6
3
