Erweiterungsaufsätze
Für Lüftungsöffnungen, die größer als die Standardöffnung 25x25cm sind, gibt es
verschiedene Aufsatztypen. Das Kreuzstück muss montiert werden (Velcro), wenn
ein Luftverteiler von 40x40 oder 60x60cm gemessen wird. Das Kreuz verhindert,
dass die Messungen von den Luftwirbeln beeinflusst werden, die der Verteiler
erzeugt.
Um den Aufsatz zu montieren, platzieren Sie die runde Öffnung des Aufsatzes über
die quadratische Öffnung des DIFFs. Die Zugbänder müssen auf der linken Seite
positioniert werden.
Ziehen Sie am unteren Zugband und heben Sie den Aufsatz, bis sich das untere
Zugband hinter der Ausbruchskante des DIFFs einhakt. Wenn das untere Zugband
gestrafft ist, können Sie das obere Zugband ziehen. Beachten Sie, dass das obere
Zugband über der Ausbruchskante platziert werden muss.
Spannen Sie den Aufsatz auf, indem Sie die Fiberstäbe kreuzweise anbringen. Die
Stäbe können in den Vertiefungen der Kanten im DIFF platziert werden. Die
Fiberstäbe dürfen bei der Anbringung um ± 6cm gebogen werden. Für die Reparatur
von Löchern in der Leinwand wird ein Reparaturset mitgeliefert.
Überprüfen Sie, ob die Zugbänder gut sitzend um das DIFF herum angebracht sind
und straffen Sie die Bänder, wenn sie noch etwas zu locker sind.

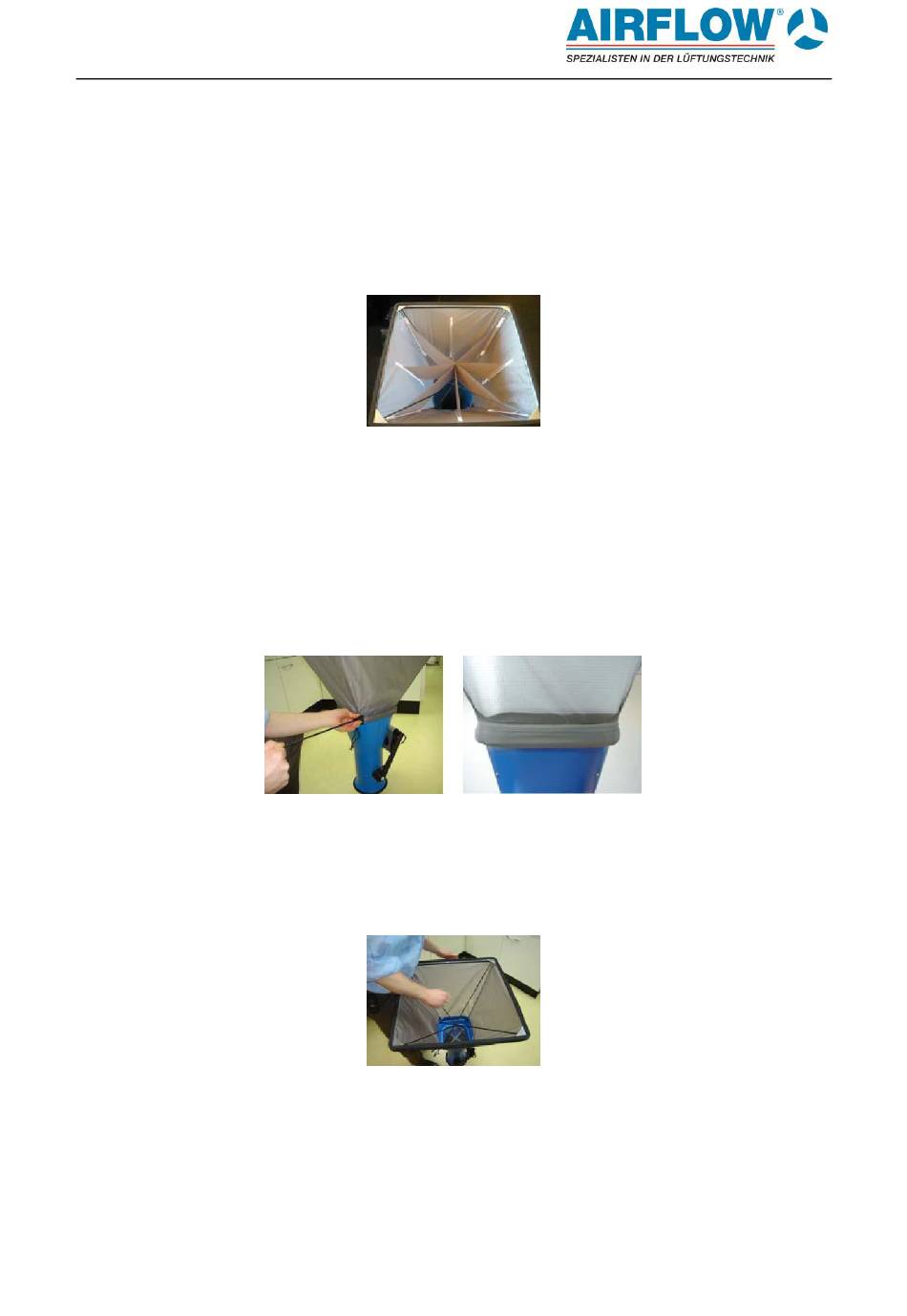

Abb. 6
Abb. 7
Abb. 8
