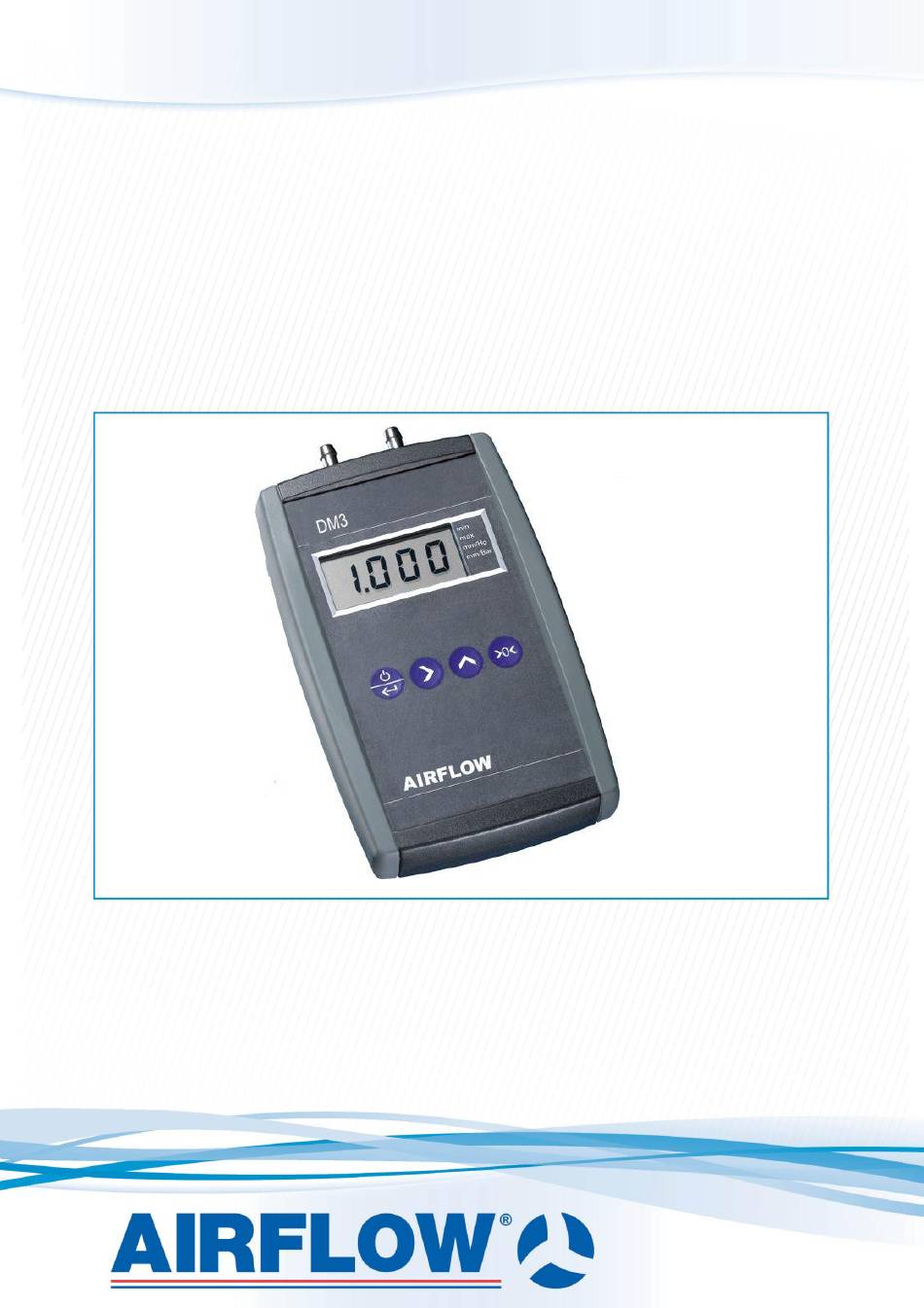

- Seite 1 Bedienungsanleitung Digitalmanometer DM3...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung DM3 Inhalt 1. Bedeutung der Betriebsanleitung ........3 2. Konformität ................3 3. Sicherheitshinweise ............4 3.1. Bestimmungsgemäße Verwendung............4 3.2. Störungen, Wartung, Instandsetzung, Entsorgung ........ 4 3.3. Symbolerklärung..................5 4. Gerätebeschreibung ............6 4.1. Funktionsbeschreibung ................. 6 4.2. -
Seite 3: Bedeutung Der Betriebsanleitung
Betriebsanleitung und insbesondere die darin gegebenen Sicherheitshinweise müssen sorgfältig beachtet werden. Wenden Sie sich bitte umgehend an die Airflow Lufttechnik GmbH, wenn Sie Teile der Anleitung nicht verstehen bzw. ergänzende Informationen benötigen. Gehen Sie sorgsam mit dieser Betriebsanleitung um und stellen Sie bitte sicher, dass ... -
Seite 4: Sicherheitshinweise
Messung von positivem und negativem Differenzdruck. Das Gerät verfügt über eine Druckmessdose mit Membranfeder zur induktiven Messung der Auslenkung. Das DM3 eignet sich durch seine Robustheit und einfache Handhabung insbesondere für Kundendienst- und Wartungsarbeiten, z. B. an Heizungs-, Lüftungs- und Klimaanlagen, zur Messung des Kaminzuges, des Winddruckes, zur Filterüberwachung usw. -
Seite 5: Symbolerklärung
Bedienungsanleitung DM3 3.3. Symbolerklärung Die hier aufgeführten Symbole dienen im folgenden Text der Hervorhebung von Gefahren im Umgang mit dem DB3 sowie wichtiger Informationen für den Betrieb des Gerätes. WARNUNG! Sie werden auf eine Gefährdung hingewiesen, die zu Körperverletzungen bis hin zum Tod führen kann, wenn Sie die gegebenen Anweisungen missachten. -
Seite 6: Gerätebeschreibung
Gerätebeschreibung 4.1. Funktionsbeschreibung Das batteriebetriebene Digitalmanometer DM3 dient zur Messung des Über-, Unter- und Differendruckes von nicht aggressiven Gasen im Bereichvon 200 Pa bis 200 kPa. Durch seine Robustheit, einfache Handhabung und den Analogausgang eignet sich das DM3 insbesondere für den Kundendienst, Wartungsarbeiten und Protokollierung an Heizungs-, Lüftungs-und Klimaanlagen. -
Seite 7: Inbetriebnahme
Anschluss anstecken, anschließend ins Fach legen und Deckel wieder verschließen. 5.2. Pneumatischer Anschluss Das DM3 wird bei Überdruckmessung mit dem Überdruckeingang (+), bei Unterdruckmessung mit dem Unterdruckeingang (-) oder bei Differenzdruckmessung mit beiden Anschlüssen vorzeichenrichtig mit der Druckquelle verbunden. Bedienung des Geräts Die nachfolgenden Abschnitte erläutert die fachgerechte Bedienung des Gerätes. -
Seite 8: Druckeinheit Umschalten
Druck an das Messgerät angelegt wird. 6.5. Analogausgang Das Gerät DM3 verfügt über einen 0...2-V-Analogausgang. Damit wird eine zu dem Druck proportionale Ausgangsspannung ausgegeben. In der Konfiguration kann der Druck eingestellt werden, welcher der maximalen Ausgangsspannung von 2 V entspricht. Die Ausgangsspannung wird mit Hilfe eines 3,5-mm-Klinkensteckers von dem Gerät abgenommen. -
Seite 9: Konfiguration
Bedienungsanleitung DM3 Konfiguration Mit Hilfe der Konfigurationseinstellungen kann das Gerät für den jeweiligen Anwendungsfall eingestellt werden. Um dieses Menü zu aktivieren, betätigen Sie bitte die Nullierungstaste , bis in der oberen Zeile des Displays die Meldung 'ConF' erscheint. Nach Freigabe der Taste springt das Menü zur ersten Einstellmöglichkeit: der Druckeinheit. -
Seite 10: Eingabe Der Dichte Des Mediums
Bedienungsanleitung DM3 7.4. Eingabe der Dichte des Mediums (bei 2 bar nicht verfügbar) Bei diesem Menüschritte zeigt das Display in der unteren Zeile 'ro' an. Die obere Zeile zeigt die aktuell eingestellte Dichte an. Das Gerät erwartet die Eingabe der Dichte des zu messenden Mediums. -
Seite 11: Analogausgang Für '+/-'-Messungen
Bedienungsanleitung DM3 7.7. Analogausgang für '+/-'-Messungen Mit diesem Menüpunkt können Sie die Analogausgangsspannung um 1.0 V erhöhen. Die Verstärkung des Analogausgangs wird halbiert. Damit ist es möglich, auch negative Differenzdrücke auf den Analogausgang abzubilden. Der Zustand dieses Schalters wird in der oberen Zeile mit 'On' bzw. 'Off' angezeigt und kann mit Hilfe der Tasten verändert werden. -
Seite 12: 7.10. Werkseinstellung
Bedienungsanleitung DM3 7.10. Werkseinstellung Mit diesem Menüpunkt ist es möglich, die Einstellungen des Geräts wieder auf die Werkseinstellung zurückzusetzen, falls Sie dies wünschen. Als Kennung wird in der unteren Zeile des Displays 'rES' angezeigt Schaltet die Funktion an (Yes) oder aus (No). -
Seite 13: Technische Daten
Bedienungsanleitung DM3 Technische Daten: Linearität ± 0,5 % vom Messbereichsendwert bei 22°C Temperaturdrift Spanne ± 0,04 % / °C vom Messbereichsendwert Temperaturdrift Offset ± 0,4 % / °C vom Messbereichsendwert (für langsame Temperaturänderungen 10-facher Messendwert (Messbereich ≤ 20 kPa) Überlastbereich... - Seite 14 Bedienungsanleitung DM3 Anhang A Das Messmedium berührende Teile Berylliumbronze CuBe2 Araldit CY236/HY988 Mu-Metall (Nickel-Legierung) Loctite 242e Messing CuZn39Pb3 Siferrit-Material Aluminium AICuMgPb/AIMg3 KEL (FKM: Fluorkutschuk) Viton (Verchlauchung) Vepuran Vu 4457/51 Crastin (PTBP) UHU-Plus endfest 300...
-
Seite 15: Maßzeichnungen
Bedienungsanleitung DM3 Maßzeichnungen... - Seite 16 Airflow Lufttechnik GmbH Kleine Heeg 21 53359 Rheinbach Telefon: 02226/9205-0 Fax: 02226/9205-11 info@airflow.de www.airflow.de...
