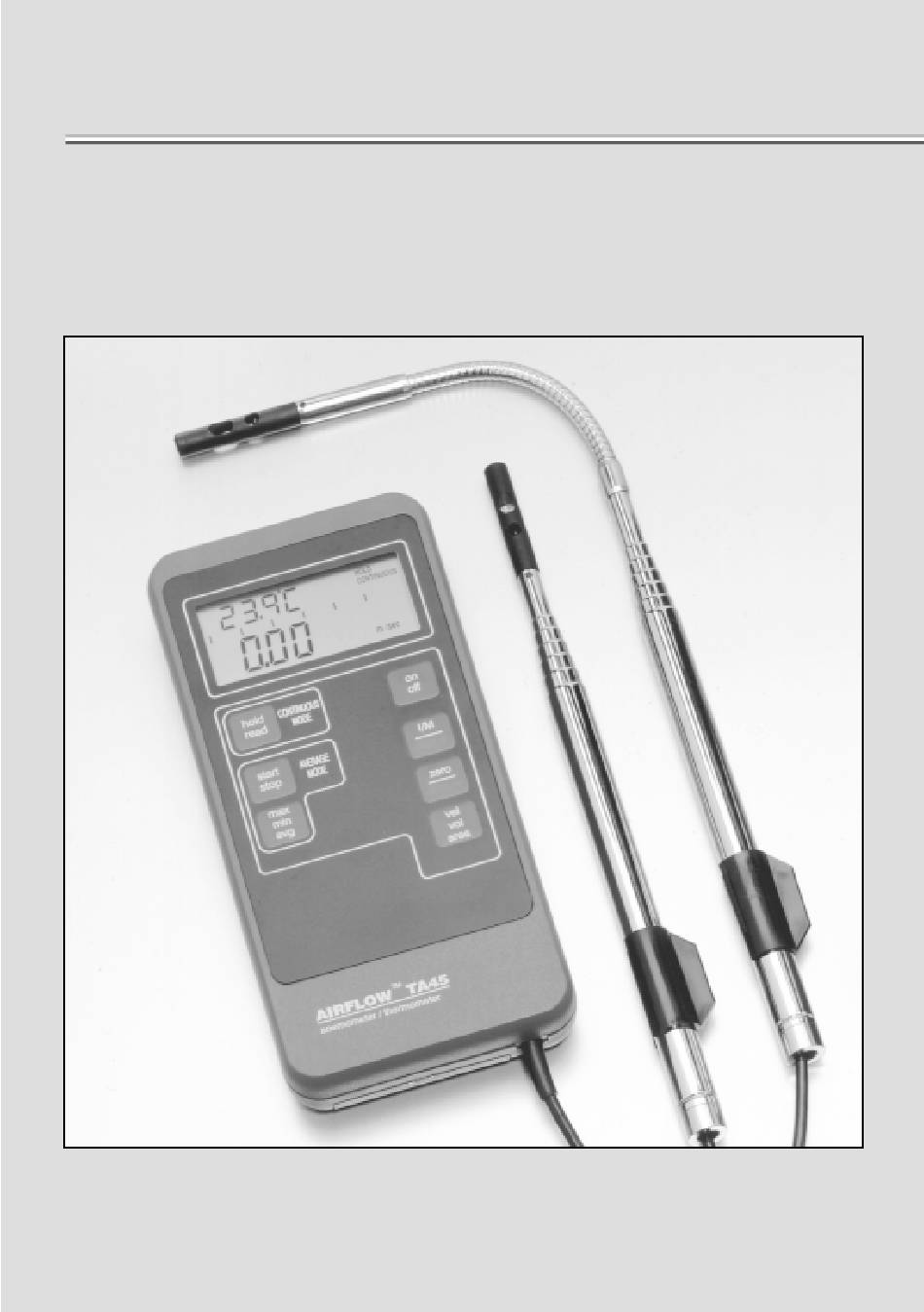

AIRFLOW
Thermisches Anemometer
TA45
Bedienungsanleitung
Bitte vor der Inbetriebnahme sorgfältig durchlesen!
Eine Kurzanleitung befindet sich auf der Rückseite des Instruments.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Airflow TA45

  • Seite 1 AIRFLOW Thermisches Anemometer TA45 Bedienungsanleitung Bitte vor der Inbetriebnahme sorgfältig durchlesen! Eine Kurzanleitung befindet sich auf der Rückseite des Instruments.
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Einführung 2 Stromversorgung 3 Beschreibung des Gerätes 3.1 Gehäuse 3.2 Folientastatur 3.2.1 Ein/Aus - Schiebeschalter „off / on” 3.2.2 Taste „I/M / area +” 3.2.3 Taste „zero / area –” 3.2.4 Taste „vel / vol / area” 3.2.5 Taste „hold / read“” 3.2.6 Taste „start / stop”...
  • Seite 3: Einführung

    „LOBAT“. Nach dem Erscheinen die- Einführung ses Symbols müssen die Batterien baldmöglichst erneuert werden, um Mit dem TA45 haben Sie ein Qualitäts- die Genauigkeit der Messung nicht zu produkt von Airflow erworben. Das beeinträchtigen. Das Batteriefach be- TA45, ein batteriebetriebenes Hand- findet sich auf der Rückseite des Ge-...
  • Seite 4 (3.10) Strömungs- (3.2.1.) On/Off-Schalter richtungs- anzeiger (3.3) Anzeige (3.1) Gehäuse (3.2) Folientastatur (3.6) Strömungs- richtungs- anzeiger (3.5) Teleskopfühler und Kabel (3.4) Batteriefach-Abdeckung auf der Gehäuse-Rückseite (3.7) Thermistor zur Geschwindigkeits- (3.9) Kappe zum messung Nullabgleich (3.8) Thermistor zur Temperaturmessung und -kompensation...
  • Seite 5: Taste „I/M / Area

    3.2.2 Taste „I/M / area +” 3.2.6 Taste „start / stop” Diese Taste hat zwei Funktio- Startet und stoppt die Mittel- start nen. Befindet sich das TA45 im area + wertbildung. Ein Druck auf die stop Anzeigemodus Strömungsge- Taste startet die Mittelwertbil- schwindigkeit bzw.
  • Seite 6: Anzeige

    Anzeige Thermistor zur Temperatur- messung und -kompensation Dieser befindet sich ebenfalls im Sen- sorkopf und misst die Medientempe- ratur. Der Messbereich umfasst 0 ... 80°C. Kappe zum Nullabgleich des Geschwindigkeitssensors Beim Einschalten werden alle vorhan- denen Segmente kurz angezeigt. Zum Nullabgleich des Gerätes muss diese Kappe aufgesteckt sein, um Das Batteriefach Luftzugeinflüsse auszuschließen.
  • Seite 7: Anwendungsbeispiele

    Umschaltung der Einheitendarstellung der Sonde bis zum untersten Segment drücken Sie bitte die Taste „I/M / ist ein Bohrdurchmesser von 13,5 mm area+”. erforderlich. Um die Querschnittsfläche der Für eine Netzmessung kann es Strömung einzustellen, drücken Sie hilfreich sein, die Kanten der einzel- die Taste „vel / vol / area”...
  • Seite 8: Anwendung An Gittern

    Anwendung an Gittern Vermeiden Sie, Hand oder Arm bei der Messung über die Gitterfläche zu hal- ten. Die dadurch hervorgerufene Teil- blockierung des Gitters führt zu einer künstlichen Erhöhung der Strömungs- geschwindigkeit über den Rest der Gitterfläche und somit zu ungenauen Messergebnissen.
  • Seite 9: Kalibrierung Und Selbsttestroutine

    Kalibrierungsmodus geschaltet werden, brechen Sie die- sen sofort durch Ausschalten des Gerätes ab. Das TA45 besitzt sowohl eine Kalibrie- rungs-, als auch eine Selbsttestrouti- ne (HELP), die vom SETUP Modus aus erreicht werden kann. Die Kalibrie- rungsroutine wird über die Folienta- statur bedient und speichert die Kali- brierungsdaten in nichtflüchtigem...
  • Seite 10: Funktionscodes

    Wenn einer dieser Fehler angezeigt von jeweils 15 s aufeinanderfolgend wird, wenden Sie sich bitte direkt an gemacht werden, da das Gerät sonst Airflow und verwenden Sie das Gerät in den normalen Messwertanzeigemo- nicht mehr! dus zurückkehrt. Jede gültig erkann-...
  • Seite 11: Strömungsgeschwindigkeits-Kalibrierungsroutine

    < ±0,2 % und nächsten Kalibrierungswert zu über- nehmen. einer absoluten Abweichung vom Soll- wert von < ±0,5 % benötigt. Airflow 7.4.2.3 Wiederholen Sie diese Proze- kann einen offenen Windkanal sowie dur für 10,00 m/s, 20,00 m/s und die erforderlichen Messinstrumente 30,00 m/s.
  • Seite 12: Technische Daten

    Das Gerät erfüllt die EG-Vorschrift über elektromagnetische Verträglichkeit (EMV) 89/336/EWG. Zugrunde liegende Normen: EN50081-1 Strahlungsemissionen und EN50082-1 Strahlungs- und ESD-Unempfindlichkeit. Airflow Lufttechnik GmbH Kleine Heeg 21, D-53359 Rheinbach, Tel. 0 22 26 / 92 05-0, Fax 92 05-11, eMail: airflow@t-online.de ??????
