IUH-F117-V1-*
Installation
5.5

EMV-Konzept

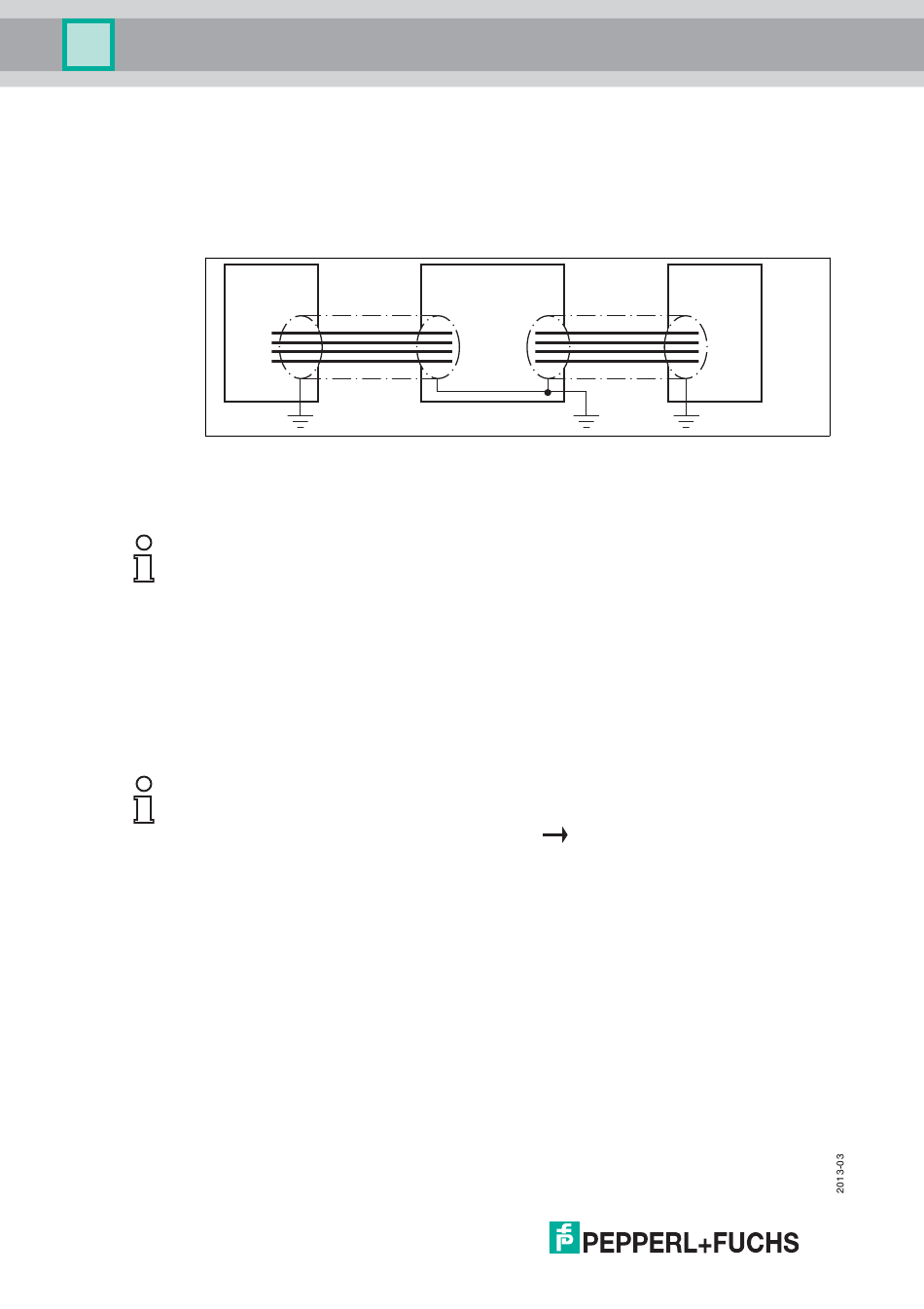

Die hervorragende Störfestigkeit der IDENTControl gegenüber Emission und
Immission beruht auf dem durchgängigen Schirmungskonzept. Dabei wird das
Prinzip des Faradayschen Käfigs genutzt. Störungen werden durch den Schirm
abgefangen und über die Schutzerde-Anschlüsse sicher abgeleitet.
Lesekopf
Die Schirmung von Leitungen dient der Ableitung elektromagnetischer
Störungen. Zur Schirmung einer Leitung müssen Sie jede Seite des Schirms
niederohmig und niederinduktiv mit Erde verbinden.
Hinweis!
Wenn Sie Leitungen mit einer doppelten Schirmung verwenden, z. B.
Drahtgeflecht und metallisierte Folie, müssen Sie die beiden Schirme bei der
Konfektionierung der Kabel am Ende der Leitungen niederohmig miteinander
verbinden.
Viele Störeinstrahlungen gehen von Versorgungskabeln aus, z. B. von der
Zuleitung eines Drehstrommotors. Aus diesem Grund sollten Sie eine parallele
Leitungsführung von Versorgungsleitungen und Daten-/Signalleitungen,
insbesondere im gleichen Kabelkanal, vermeiden.
Hinweis!
Die Schaltungsmasse ist leitfähig mit dem Gehäuse des Schreib-/Lesekopfs und
der Schutzerde verbunden. (Anschlussbild
24
IDENTControl
Ethernet
siehe Abbildung 4.5 auf Seite 17)
Steuerung
