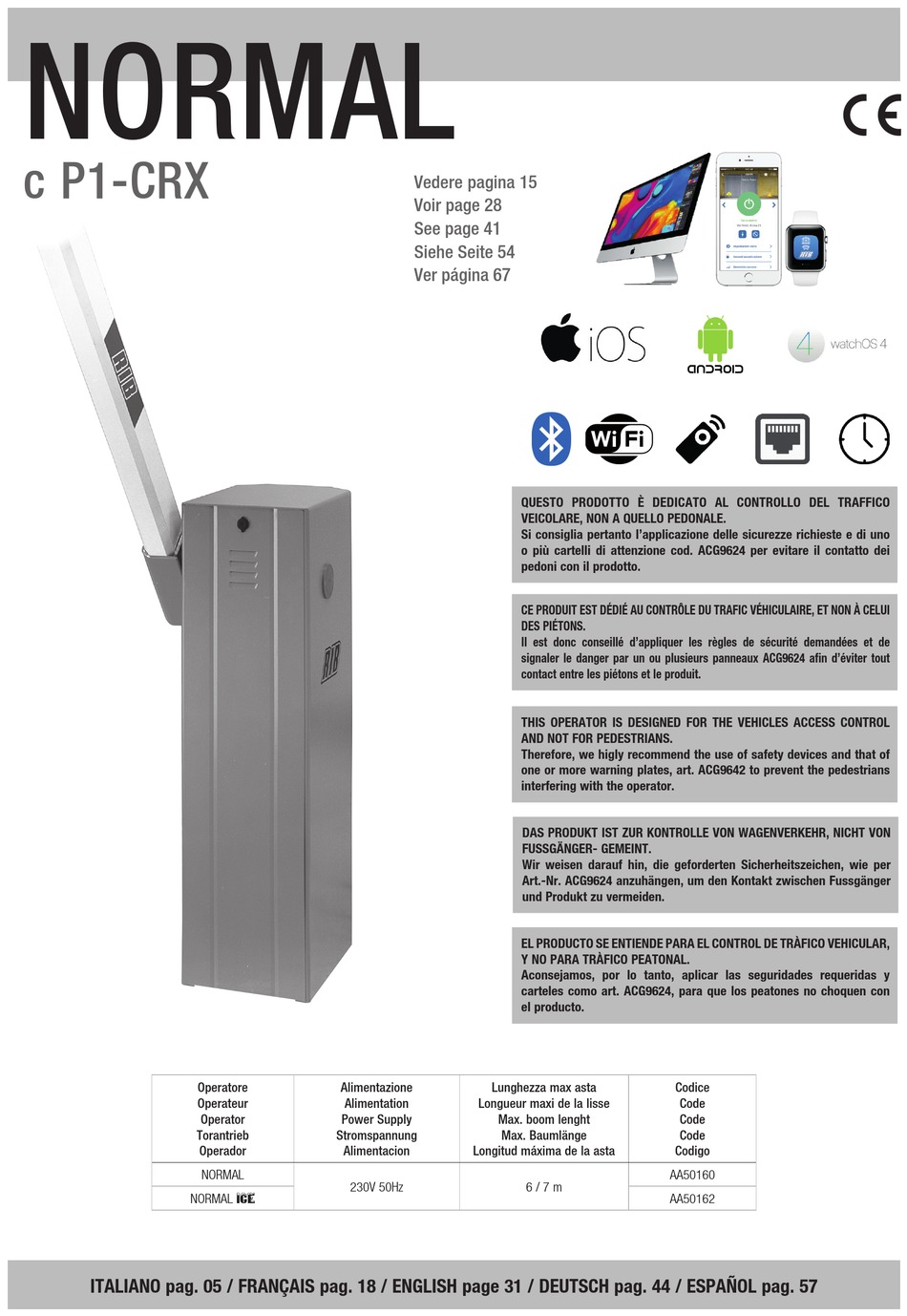

NORMAL
c P1-CRX
NORMAL ICE
ITALIANO pag. 05 / FRANÇAIS pag. 18 / ENGLISH page 31 / DEUTSCH pag. 44 / ESPAÑOL pag. 57
Operatore
Alimentazione
Operateur
Alimentation
Operator
Power Supply
Torantrieb
Stromspannung
Operador
Alimentacion
NORMAL
230V 50Hz
Vedere pagina 15
Voir page 28
See page 41
Siehe Seite 54
Ver página 67
QUESTO PRODOTTO È DEDICATO AL CONTROLLO DEL TRAFFICO
VEICOLARE, NON A QUELLO PEDONALE.
Si consiglia pertanto l'applicazione delle sicurezze richieste e di uno
o più cartelli di attenzione cod. ACG9624 per evitare il contatto dei
pedoni con il prodotto.
CE PRODUIT EST DÉDIÉ AU CONTRÔLE DU TRAFIC VÉHICULAIRE, ET NON À CELUI
DES PIÉTONS.
Il est donc conseillé d'appliquer les règles de sécurité demandées et de
signaler le danger par un ou plusieurs panneaux ACG9624 afin d'éviter tout
contact entre les piétons et le produit.
THIS OPERATOR IS DESIGNED FOR THE VEHICLES ACCESS CONTROL
AND NOT FOR PEDESTRIANS.
Therefore, we higly recommend the use of safety devices and that of
one or more warning plates, art. ACG9642 to prevent the pedestrians
interfering with the operator.
DAS PRODUKT IST ZUR KONTROLLE VON WAGENVERKEHR, NICHT VON
FUSSGÄNGER- GEMEINT.
Wir weisen darauf hin, die geforderten Sicherheitszeichen, wie per
Art.-Nr. ACG9624 anzuhängen, um den Kontakt zwischen Fussgänger
und Produkt zu vermeiden.
EL PRODUCTO SE ENTIENDE PARA EL CONTROL DE TRÀFICO VEHICULAR,
Y NO PARA TRÀFICO PEATONAL.
Aconsejamos, por lo tanto, aplicar las seguridades requeridas y
carteles como art. ACG9624, para que los peatones no choquen con
el producto.
Lunghezza max asta
Longueur maxi de la lisse
Max. boom lenght
Max. Baumlänge
Longitud máxima de la asta
6 / 7 m
Codice
Code
Code
Code
Codigo
AA50160
AA50162
