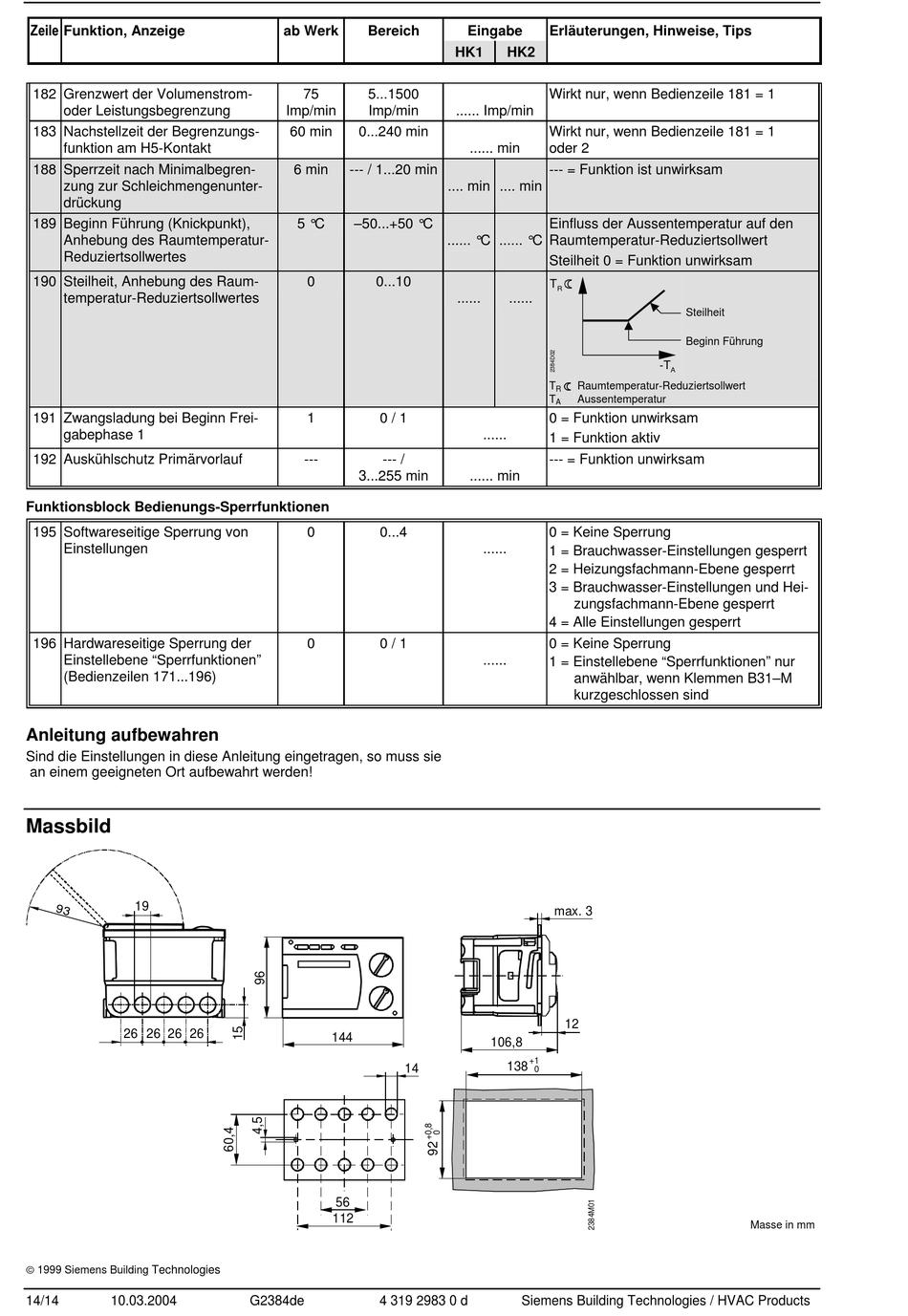

Zeile
Funktion, Anzeige
182 Grenzwert der Volumenstrom-
oder Leistungsbegrenzung
183 Nachstellzeit der Begrenzungs-
funktion am H5-Kontakt
188 Sperrzeit nach Minimalbegren-
zung zur Schleichmengenunter-
drückung
189 Beginn Führung (Knickpunkt),
Anhebung des Raumtemperatur-
Reduziertsollwertes
190 Steilheit, Anhebung des Raum-
temperatur-Reduziertsollwertes
191 Zwangsladung bei Beginn Frei-
gabephase 1
192 Auskühlschutz Primärvorlauf
Funktionsblock Bedienungs-Sperrfunktionen
195 Softwareseitige Sperrung von
Einstellungen
196 Hardwareseitige Sperrung der
Einstellebene "Sperrfunktionen"
(Bedienzeilen 171...196)
Anleitung aufbewahren
Sind die Einstellungen in diese Anleitung eingetragen, so muss sie
an einem geeigneten Ort aufbewahrt werden!
Massbild
19
26 26 26 26
1999 Siemens Building
Technologies
14/14
10.03.2004
ab Werk
Bereich
75
5...1500
Imp/min
Imp/min
60 min
0...240 min
6 min
--- / 1...20 min
5 °C
–50...+50 °C
0
0...10
1
0 / 1
---
--- /
3...255 min
0
0...4
0
0 / 1
144
14
56
112
G2384de
4 319 2983 0 d
Eingabe
Erläuterungen, Hinweise, Tips
HK1
HK2
Wirkt nur, wenn Bedienzeile 181 = 1
...... Imp/min
Wirkt nur, wenn Bedienzeile 181 = 1
...... min
oder 2
--- = Funktion ist unwirksam
.... min .... min
Einfluss der Aussentemperatur auf den
...... °C ...... °C
Raumtemperatur-Reduziertsollwert
Steilheit 0 = Funktion unwirksam
T
R
......
......
T
Raumtemperatur-Reduziertsollwert
R
T
Aussentemperatur
A
0 = Funktion unwirksam
......
1 = Funktion aktiv
--- = Funktion unwirksam
...... min
0 = Keine Sperrung
......
1 = Brauchwasser-Einstellungen gesperrt
2 = Heizungsfachmann-Ebene gesperrt
3 = Brauchwasser-Einstellungen und Hei-
zungsfachmann-Ebene gesperrt
4 = Alle Einstellungen gesperrt
0 = Keine Sperrung
......
1 = Einstellebene "Sperrfunktionen" nur
anwählbar, wenn Klemmen B31–M
kurzgeschlossen sind
max. 3
12
106,8
+1
138
0
Siemens Building Technologies / HVAC Products
Steilheit
Beginn Führung
-T
A
Masse in mm
