FLUX F 427 Originalanhang Seite 4

2.2 Anschlussvarianten bei Fasspumpe F 427
F 427 S3A - Clamp 1 1/2"
•
F 427 S3 - G 1 1/4"
•
F 427 S4 - Rd 58 x 1/6
•
3 Reinigung

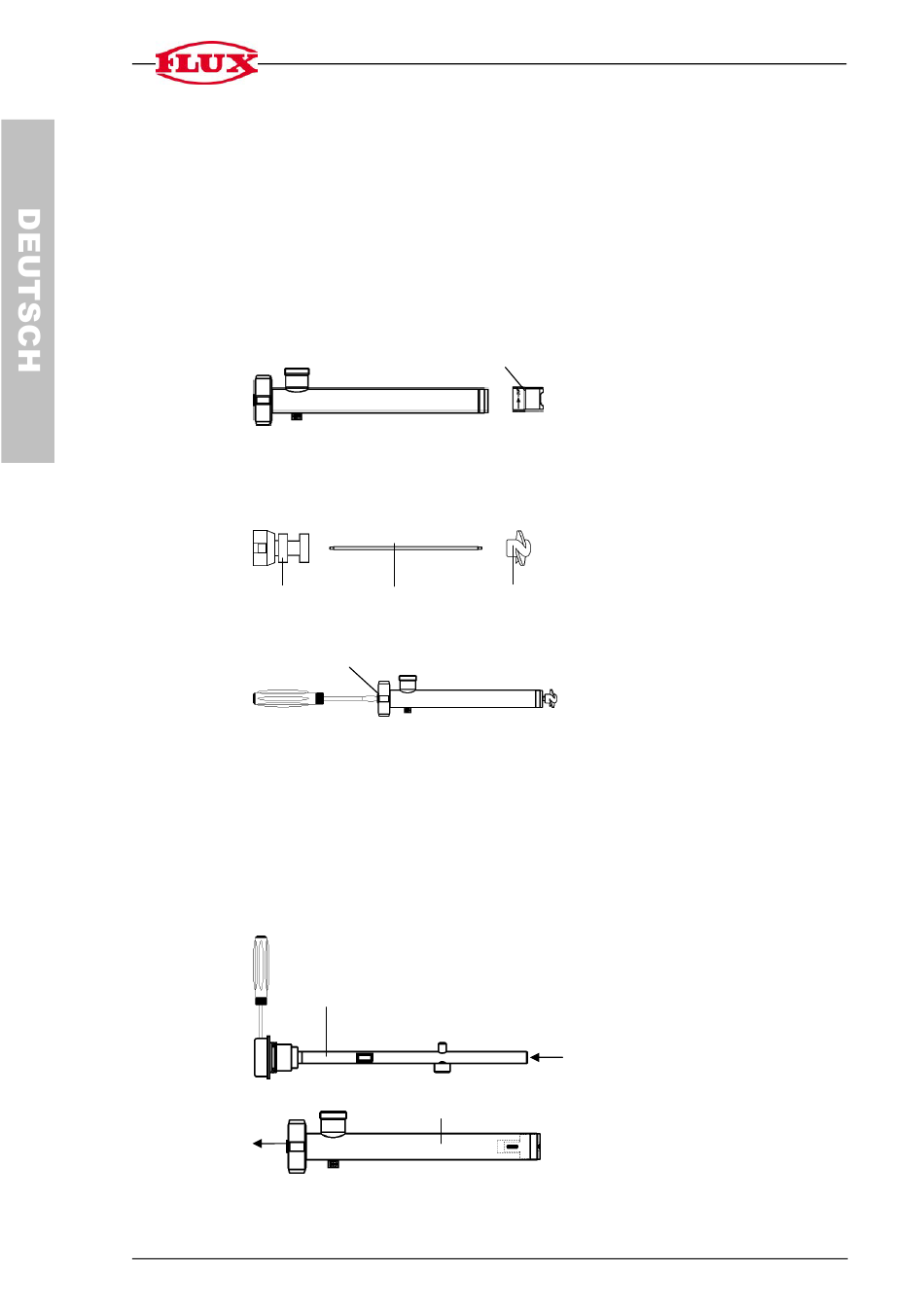

Demontage der Pumpe zur Reinigung
> Fußstück (1) abschrauben (Achtung Linksgewinde).
> Den Rotor (2) herausschrauben und die Welle (3) mit dem Kupplungskäfig und dem
Kugellager (4) herausdrücken.
4
> Dabei mit geeignetem Schraubendreher die Welle festhalten (5).
> Löst sich die Lagerung zuerst, den Rotor wieder auf die Welle schrauben und die
Welle einige Gewindegänge in die Lagerung zurückschrauben.
> Durch einen leichten Schlag auf den Rotor die Lagerung nach oben herausdrücken,
abschrauben und aus dem Innenrohr herausziehen.
> Die Welle mit dem Rohr aus dem Innenrohr herausziehen.
> Den Rotor abschrauben.
> Das Innenrohr (6) mit Hilfe eines geeigneten Schraubendrehers durch leichte Dreh-
bewegungen nach rechts aus dem Außenrohr (7) herausziehen.
4 / 16
1
3
5
6
7
Anhang Hygienepumpe F 427
2
