2.2 Variantes de raccordement pour la pompe vide-fûts F 427
F 427 S3A - Refoulement Clamp 1 1/2"
•
F 427 S3 - Refoulement fileté G 1 1/4"
•
F 427 S4 - Refoulement fileté Rd 58 x 1/6
•
3 Nettoyage

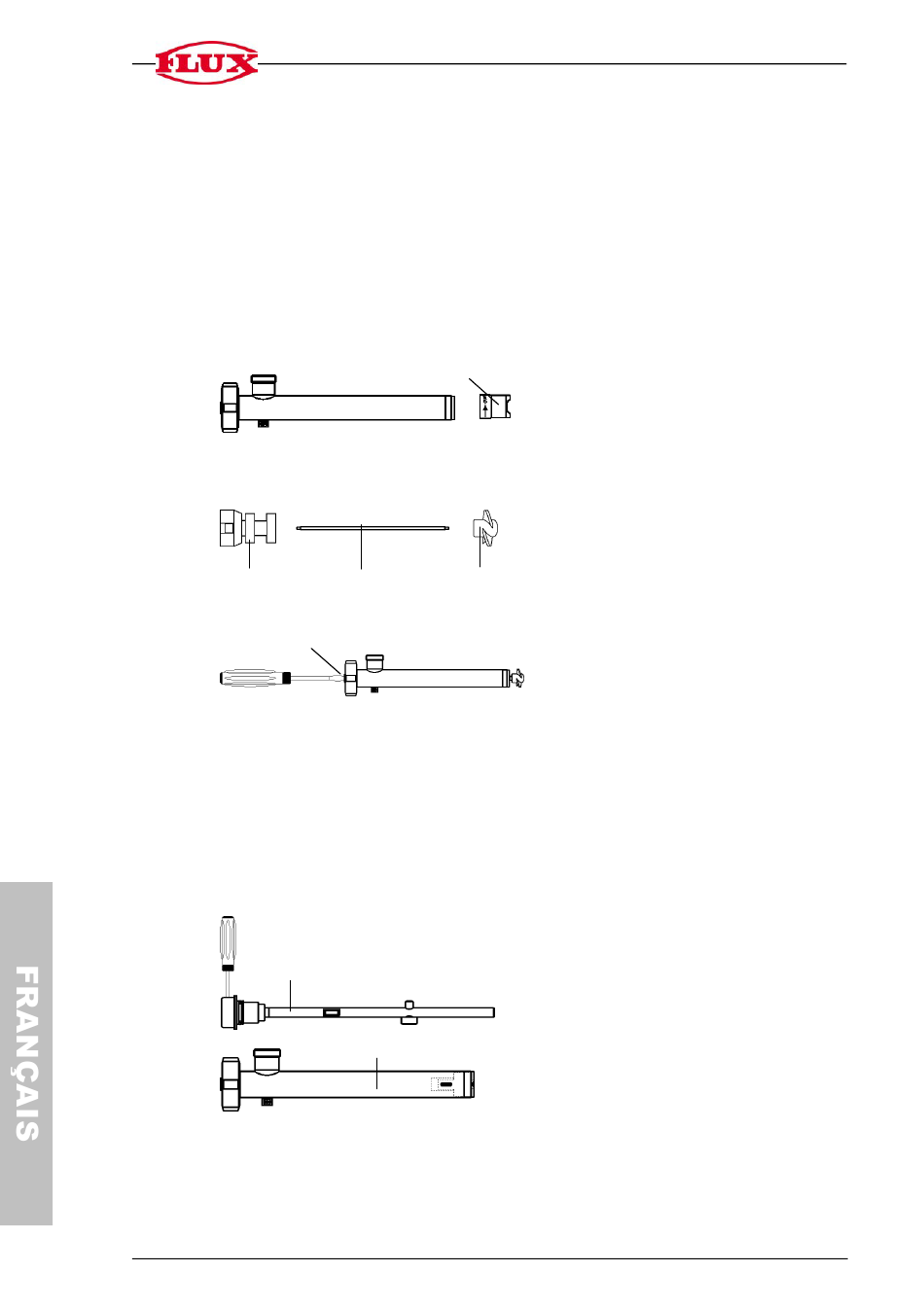

Démontage de la pompe pour nettoyage
> Dévisser la pièce embase (1) (attention filet à gauche).
> Dévisser la turbine (2) et pousser l'arbre (3) avec la cage d'accouplement et le
roulement à billes (4)
4
> Maintenir l'arbre à l'aide d'un tournevis bien adapté (5).
5
> Si le roulement se détache en premier, revisser la turbine sur l'arbre et visser l'arbre
dans le roulement pour quelques pas de vis.
> Donner un léger coup sur la turbine pour faire légèrement ressortir le roulement
vers le haut, le dévisser et le retirer du tube intérieur.
> Retirer l'arbre avec la turbine du tube intérieur.
> Dévisser la turbine.
> Retirer le tube intérieur (6) du tube extérieur (7) à l'aide d'un tournevis bien adapté
et en le tournant légèrement vers la droite.
6
12 / 16
1
3 2
7
