Standfläche
über die Lok-Tender-Kupplung 109546
ziehen und die Zapfen einstecken.
Conrad Bauteil:

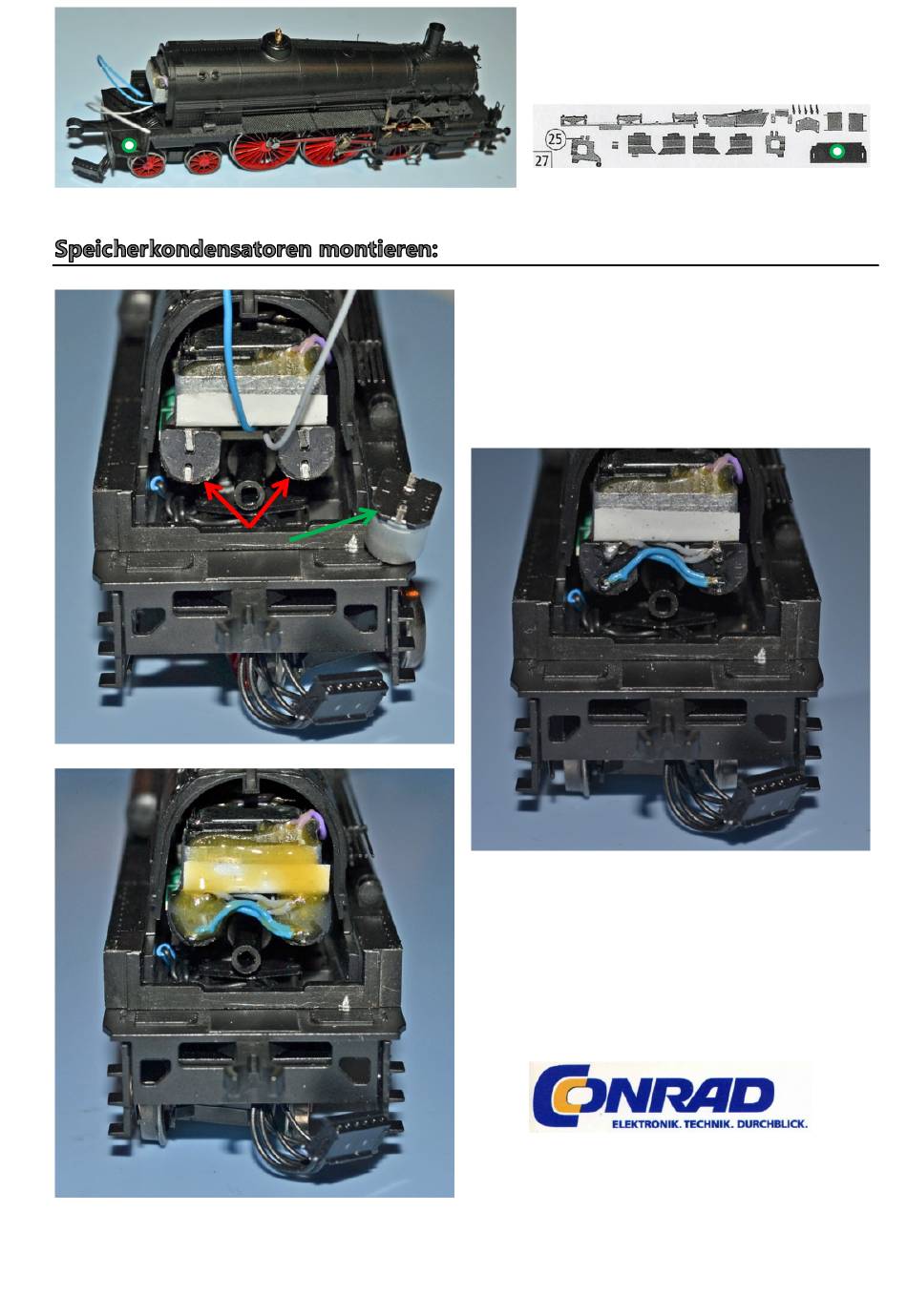

SMD Elektrolyt-Kondensator SMD 220 µF 16 V 20 %, Ø 6.3
mm x 7.7 mm Panasonic EEEFK1C221XP, Bestell-Nr.: 443465.
Das Isolierteil vom Kondensator nacharbeiten,
Pfeile rot. Kondensator Originalansicht: Pfeil grün.
Beide Kondensatoren mit einer doppelseitig
klebenden Klebefolie am Gewicht befestigen.
Eine parallele Verbindung beider Kondensatoren
löten.
Graue
Litze = Minuspol
Blaue
Litze = Pluspol
Lötstellen mit einem 2K-Klebstoff sichern.
Tesa doppelseitig klebende Klebefolie, Baumarkt
