auf der Unterseite, vor den Bohrungen, genügend grosse Schlaufen bilden um den
Schwenkbereich der Tenderkupplung 109258 nicht einzuschränken.
Das Tendergehäuse 140385 und Kohle (TS-Tenderzubehör 110262) wieder montieren.
Hans-Dieter Zeiss, Wislistrasse 1A, CH-9442 Berneck
famzeiss@swissonline.ch

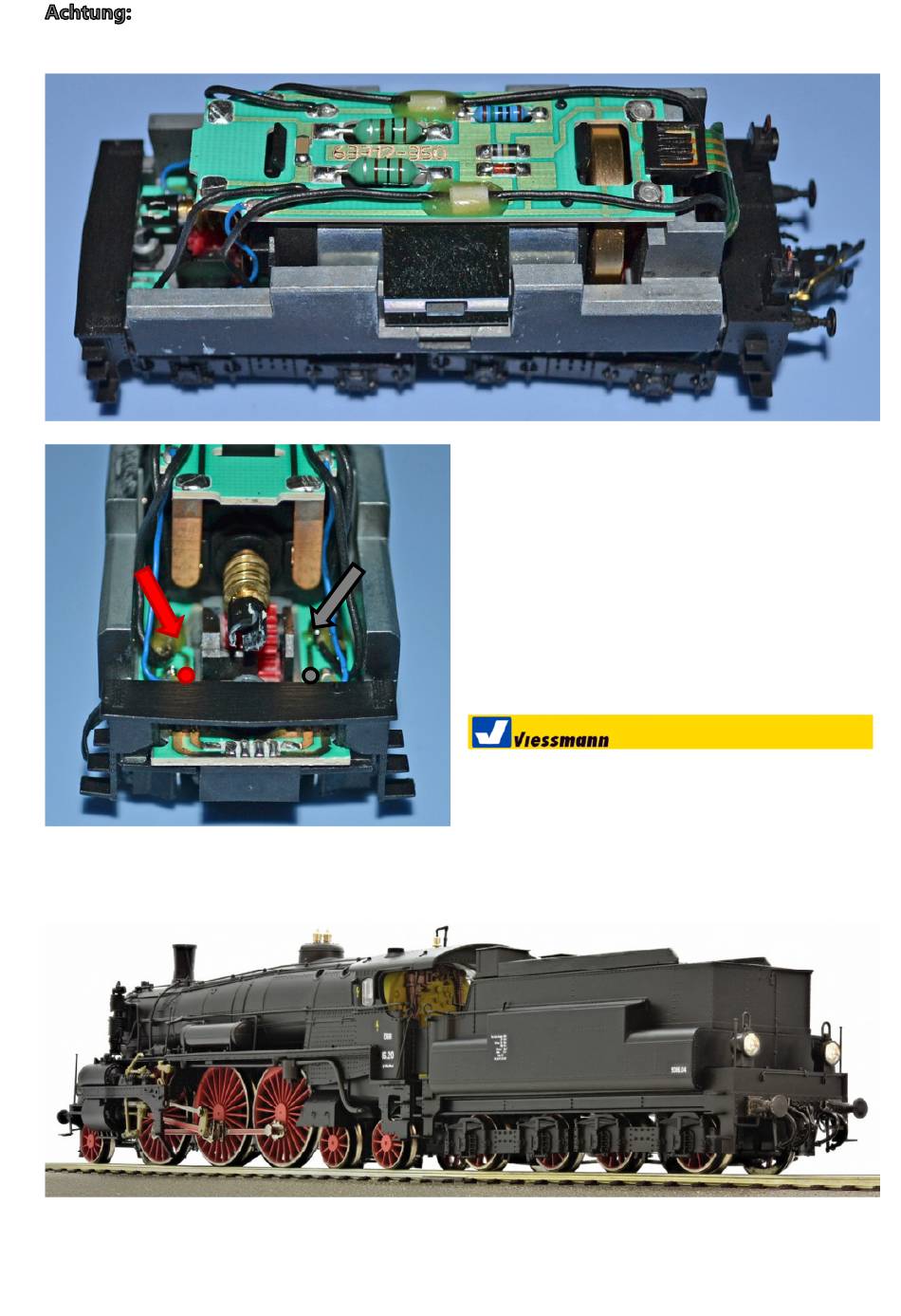

Pufferbohle (TS-Tender 109256) und Flexplatine
Tender 109260 wieder montieren.
Die Litzen auf die benötigte Länge kürzen,
abisolieren und an die oder zu den Schienen-
strom Lötpads der Tenderplatine kpl. 115164
löten.
Lötpad Schiene rechts: Pfeil
Lötpad Schiene links: Pfeil schwarz
Lötstellen mit einem 2K-Klebstoff sichern.
Bauteil:
Viessmann stromführende Kupplung 5048 2-Pol
Revision: A-11. Januar 2018
rot
.
Montag, 08. Januar 2018
Seite 10 von 14
