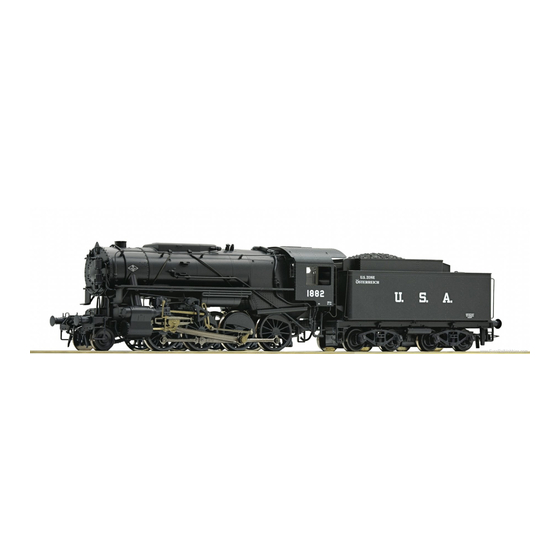

roco 72152 Handbuch
Dampflokomotive
Verwandte Anleitungen für roco 72152
Inhaltszusammenfassung für roco 72152
- Seite 2 Auspacken des Modells! Unwrap model! Déballage du modèle! 8072152920.indd 2 01.12.2016 10:57:16...
-
Seite 3: Inhaltsverzeichnis
▪ Vor der ersten Inbetriebnahme ..................▪ Einfahren des Modells ....................▪ Betriebsbedingungen ..................... ▪ Aufrüstung ........................▪ Nachrüsten eines PluX Decoders (Nur für Artikel 72152) ..........Wartung und Pflege Ihres Modells ▪ Entkuppeln von Lok und Tender ..................▪ Reinigung der Radstromkontakte .................. -
Seite 4: Einleitung
Betriebsanleitung soll Ihnen helfen, die umfangreichen Funktionen Ihrer Dampflokomotive S 160 1882 zu nutzen. Wir wünschen viel Vergnügen und eine Gute Fahrt! Ihr Roco-Team Achtung! Gilt für Sound-Ausführung! Bei Verwendung eines anderen Sounddecoders anstatt des werkseitig ein- gebauten ZIMO-Sounddecoders ist zu beachten, dass die Decoder-Ausgangsspannung am Kondenatorausgang maximal 15V betragen darf. -
Seite 5: Inbetriebnahme Ihrer Lokomotive
Rundlauf und beste Zugkraft bekommt. ▪ Betriebsbedingungen Der kleinste befahrbare Radius für dieses Modell ist R2 (358 mm) des ROCO-Gleissystems. Der einwandfreie Lauf Ihrer Lokomotive ist nur auf sauberen Schienen gewährleistet. Hierzu empfehlen wir den ROCO-Schienenreinigungswagen Art. Nr. 46400 und bei etwas stärkerer Verschmutzung den ROCO-Schienen-Reinigungsgummi Art.Nr. 10002. -
Seite 6: Nachrüsten Eines Plux Decoders (Nur Für Artikel 72152)
▪ Nachrüsten eines PluX Decoders (nur für Artikel 72152) Den Brückenstecker aus der Schnittstelle entfernen (sorgsam aufbewahren). Dann den PluX-Decoder lagerichtig einsetzen. Deoder 22-pin Decoder 16-pin (10881/10883) (10880/10882) Wartung und Pflege des Modells Damit Ihnen Ihre Lokomotive lange Freude bereitet, sind regelmäßig (ca. alle 30 Betriebsstunden) gewisse Servicearbeiten zweckmäßig. -
Seite 7: Schmierung
▪ Schmierung Versehen Sie die im Schmierplan gekennzeichneten Stellen mit nur kleinen Öltropfen. Wir empfehlen den ROCO- Öler Art. Nr 10906. Dazu erst das Tendergehäuse abnehmen (siehe Kapitel: Entkuppeln von Lok und Tender). Zur Schmierung der Getriebeteile (Zahnräder, Schne- cke) empfehlen wir das ROCO-Spezialfett 10905. Im Falle der Schmierung diese Teile bitte nicht ölen. -
Seite 8: Kohlebürstenwechsel
▪ Kohlebürstenwechsel Entkuppeln von Lok und Tender (sie Kapitel: Entkup- peln von Lok und Tender) Tendergehäuse abnehmen. Danach wird der Motor ausgebaut und die Kohlebür- sten ausgewechselt. ▪ Schleiferwechsel (nur für 78153) ▪ Zusammenbau Achten Sie beim Zusammenbau wieder auf die richtige Lage der Kontakte! 8072152920.indd 8 01.12.2016 10:57:18... -
Seite 9: Der Sounddecoder (Nur Für Artikel 72153 Und 78153)
Der Sounddecoder ▪ Funktionstastenbelegung der S 160 1882 (Auslieferungszustand) Die Lok ist ab Werk auf die Adresse 03 eingestellt. Funktion F-Taste Fahrsound Pfeife Pfeife Schaffnerpfiff Kohleschaufeln Rangiergang Luftpumpe Injektor Kupplung Abschlammen Pfeife Entwässern (nur wenn F1 aktiv ist) Mute - Taste Weichenquietschen ... -
Seite 10: Cv-Liste Der S 160 1882
▪ CV-Liste der S 160 1882 Name Werte Default Werte Adresse (= kurze Adresse) 01 – 99 Anfahrspannung (kleinste Kriechgeschwindigkeit) 01 – 252 Beschleunigungszeit (vom Stillstand bis Maximalgeschwindigkeit) 00 – 255 Bremszeit (von Maximalgeschwindigkeit bis Stillstand) 00 – 255 Maximalgeschwindigkeit 00 –... -
Seite 11: Betrieb Mit Dcc-Zentrale
Mobile Station Achtung! In der Märklin Mobile Station Datenbank sind nur Märklinloks enthalten. Für das Anlegen von Roco Lokomotiven in der Märklin Mobile Station verwenden Sie dazu eine von zwei Univer- salnummern 36330/37962. Diese sind folgendermaßen einzustellen: 8072152920.indd 11 01.12.2016 10:57:18... -
Seite 12: Programmieren Mit Märklin Mobile Station
Lok in der Datenbank anlegen: Der Drehregler muss auf 0 stehen „Esc“-Taste drücken. Mit Drehregler zu Menüpunkt „Neue Lok“. Drehregler drücken. Mit dem Drehregler zum Menüpunkt „Datenbank“. Drehregler drücken. Mit dem Drehregler eine der beiden Universalnummern auswählen (empfohlen wird mit der 36330 zu beginnen); Drehregler drücken. -
Seite 33: Ersatzteilliste
Ersatzteilliste Replacement Parts Liste des pièces de rechange Symbolische Darstellung Symbolic Illustration Illustration figurative Pos. Nr. Beschreibung Art.-Nr. Preisgruppe Pos.no. Description Art.no. Price bracket Position Désignation Réf. Catég. de pr. GF-Schraube M1,6x4 / GF-Screw M1,6x4 / GF-Vis M1,6x4 / GF-Vite M1,6x4 114850 Kessel Betr.Nr. - Seite 34 Symbolische Darstellung Symbolic Illustration Illustration figurative Pos. Nr. Beschreibung Art.-Nr. Preisgruppe Pos.no. Description Art.no. Price bracket Position Désignation Réf. Catég. de pr. TS - Sandleitungen / Part set sand lines / Jeu de lignes de sable / Kit linee di sabbia 140025 Umlauf / Running board / Marchepied / Predellino 140140...
- Seite 35 Symbolische Darstellung Symbolic Illustration Illustration figurative Pos. Nr. Beschreibung Art.-Nr. Preisgruppe Pos.no. Description Art.no. Price bracket Position Désignation Réf. Catég. de pr. Lokgrundrahmen / Loco frame / Loco châssis / Lok Basamento 140118 Vorlaufradsatz / Wheelset / Roues / Ruote 140122 Radsatz (1 u.
- Seite 36 Symbolische Darstellung Symbolic Illustration Illustration figurative Pos. Nr. Beschreibung Art.-Nr. Preisgruppe Pos.no. Description Art.no. Price bracket Position Désignation Réf. Catég. de pr. TS - Kessel u. Tender / Part set boiler a. tender / Jeu de chaudière et tendre / Kit caldaia e tenero 140125 TS-Griffe / Part set handrails / Jeu de poignées / Kit maniglie 140032...
- Seite 37 Symbolische Darstellung Symbolic Illustration Illustration figurative 9 12 11 13 Pos. Nr. Beschreibung Art.-Nr. Preisgruppe Pos.no. Description Art.no. Price bracket Position Désignation Réf. Catég. de pr. Motorkontaktfeder / Motor contact spring / Contact moteur ressort / Molla di contatto del motore 116812 Motor / Motor / Moteur / Motore 85145...
- Seite 38 Symbolische Darstellung Symbolic Illustration Illustration figurative Pos. Nr. Beschreibung Art.-Nr. Preisgruppe Pos.no. Description Art.no. Price bracket Position Désignation Réf. Catég. de pr. GF-Schraube M2x5 / GF-Screw M2x5 / GF-Vis M2x5 / GF-Vite M2x5 114966 TS-Tender / Part set tender / Jeu de tendre / Kit tender 140124 Drahtfeder / Spring / Ressort en fil / Molla a filo 140040...
- Seite 39 8072152920.indd 39 01.12.2016 10:57:22...
- Seite 40 Cela implique le risque de perte de ces composants. Dans ce cas, vous pouvez commander ces pièces aux S.A.V. ROCO; nous ne pouvons cependant pas donner suite à une réclamation èventuelle à cause de ces pièces perdues.
